Trong kỷ nguyên của cuộc cách mạng công nghiệp 4.0, ngành xây dựng đang chứng kiến một sự chuyển dịch mạnh mẽ từ các phương thức thiết kế truyền thống sang Mô hình thông tin công trình (Building Information Modeling – BIM). Trong hệ sinh thái này, việc phối hợp các hệ thống Cơ – Điện – Nước (Mechanical, Electrical, and Plumbing – MEP) đóng vai trò là xương sống, quyết định khả năng vận hành, tính kinh tế và độ an toàn của toàn bộ dự án. Hệ thống MEP không chỉ đơn thuần là các thành phần bổ trợ; chúng chính là “linh hồn” mang lại sự sống cho lớp vỏ kiến trúc, đảm bảo môi trường sống và làm việc tiện nghi cho con người. Bài báo cáo này phân tích chuyên sâu về kỹ thuật phối hợp MEP trong BIM, đánh giá tác động kinh tế và cung cấp các phương án trực quan hóa dữ liệu tiên tiến.

Bản chất và cấu trúc hệ thống MEP trong môi trường số

Hệ thống MEP là một thuật ngữ bao quát cho các lĩnh vực kỹ thuật cơ khí, điện và cấp thoát nước trong một công trình xây dựng. Sự tích hợp các hệ thống này vào quy trình BIM cho phép các kỹ sư tạo ra một đại diện kỹ thuật số chính xác, hỗ trợ toàn bộ vòng đời của dự án từ thiết kế, thi công đến vận hành.

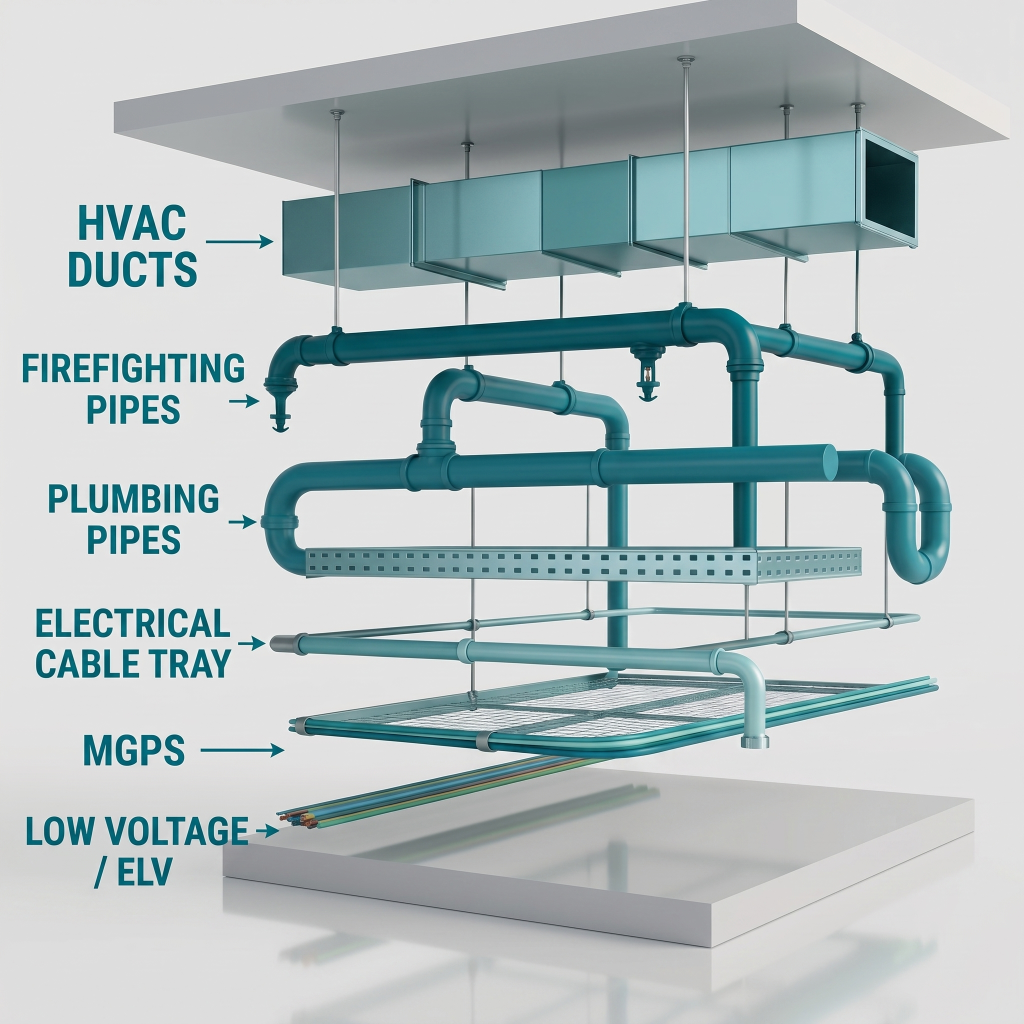

Hệ thống cơ khí và thông gió (Mechanical – HVAC)

Hệ thống sưởi, thông gió và điều hòa không khí (HVAC) là thành phần phức tạp nhất và chiếm không gian lớn nhất trong hạ tầng kỹ thuật. Vai trò của HVAC đặc biệt quan trọng trong các công trình chuyên biệt như phòng sạch hoặc bệnh viện, nơi việc kiểm soát nồng độ bụi, áp suất và các chỉ số môi trường là điều kiện tiên quyết để đạt chuẩn ISO hoặc GMP.

Thành phần thiết bị	Chức năng kỹ thuật trong hệ thống	Thuật ngữ trong Revit/BIM
AHU (Air Handling Unit)	Thiết bị xử lý không khí công suất lớn, trao đổi nhiệt với nước lạnh để phân phối gió cho nhiều tầng.	Mechanical Equipment
FCU (Fan Coil Unit)	Thiết bị làm lạnh công suất nhỏ, lắp đặt cục bộ tại các phòng để điều tiết nhiệt độ tức thời.	Mechanical Equipment
Chiller (Giải nhiệt gió/nước)	Hệ thống trung tâm tạo ra nước lạnh, sử dụng môi chất lạnh để cung cấp cho AHU và FCU.	Mechanical Equipment
VRF (Variable Refrigerant Flow)	Hệ thống điều hòa trung tâm linh hoạt, dàn nóng đặt trên mái kết nối với nhiều dàn lạnh trong phòng.	Mechanical Equipment
Duct Fitting	Phụ kiện ống gió bao gồm Elbow (co), Reducer (côn thu), Transition (chuyển đổi hình dạng).	Duct Fittings
Duct Accessories	Các thiết bị phụ trợ gắn thêm như bộ lọc (Filter), van chặn lửa (FD), van điều chỉnh lưu lượng (VDC).	Duct Accessories

Trong quy trình BIM, việc mô hình hóa hệ thống HVAC đòi hỏi sự chính xác tuyệt đối về kích thước ống gió và không gian bảo trì. Những sai sót trong việc tính toán cao độ ống gió thường dẫn đến các xung đột nghiêm trọng với dầm kết cấu hoặc máng cáp điện.

Hệ thống điện và điện nhẹ (Electrical – ELV)

Hệ thống điện cung cấp năng lượng cho mọi thiết bị trong tòa nhà, từ các máy móc công nghiệp nặng đến các hệ thống chiếu sáng dân dụng. Sự phát triển của công nghệ thông tin đã đưa hệ thống điện nhẹ (Extra Low Voltage – ELV) trở thành một phần không thể tách rời của MEP hiện đại.

Hệ thống điện nặng bao gồm trạm biến áp, tủ điện phân phối, máy phát điện dự phòng và hệ thống thang máng cáp. Trong khi đó, hệ thống điện nhẹ tập trung vào các giải pháp thông minh như mạng LAN, camera giám sát (CCTV), âm thanh công cộng (PA), và hệ thống quản lý tòa nhà (BMS). Việc phối hợp điện trong BIM giúp tối ưu hóa lộ trình máng cáp, đảm bảo khoảng cách an toàn điện và tránh tình trạng chồng chéo với các đường ống nước hoặc ống gió.

Hệ thống cấp thoát nước và thiết bị vệ sinh (Plumbing & Sanitary)

Hệ thống cấp thoát nước (thường gọi tắt là P&S) đảm nhiệm việc quản lý nguồn nước đầu vào và xử lý chất thải đầu ra. Đây là hệ thống có tính chất kỹ thuật đặc thù do phụ thuộc vào độ dốc (slope) của đường ống thoát nước.

Công tác mô hình hóa Plumbing trong Revit yêu cầu định nghĩa rõ ràng về Pipe Fitting (co, tê, côn thu) và Pipe Accessories (van, thiết bị lọc). Việc xử lý nước thải trong các nhà xưởng công nghiệp còn bao gồm các giai đoạn xử lý cơ học (tách dầu mỡ, chất rắn) và xử lý hóa học (điều chỉnh pH) trước khi thải ra môi trường. Sự đồng bộ giữa hệ thống cấp thoát nước và kiến trúc giúp đảm bảo tính thẩm mỹ và công năng của các khu vực vệ sinh cũng như khu vực sản xuất.

Hệ thống phòng cháy chữa cháy (Fire Protection)

Hệ thống PCCC đóng vai trò trung tâm trong việc bảo vệ công trình khỏi nguy cơ cháy nổ. Các thành phần chính bao gồm mạng lưới đầu phun tự động (Sprinkler), họng thu nước, bình chữa cháy, và hệ thống báo cháy thông minh. Trong môi trường BIM, các đường ống chữa cháy thường được ưu tiên về vị trí và cao độ do tính chất khẩn cấp và các tiêu chuẩn khắt khe về an toàn.

Hệ thống khí y tế (Medical Gas Pipeline System – MGPS)

Đối với các dự án bệnh viện và cơ sở y tế, hệ thống MGPS là một hạng mục đặc thù đòi hỏi sự chính xác cực cao. Các thành phần như trụ treo y tế (Medical Pendants), đầu ra khí y tế (Gas Outlets), và hệ thống ống đồng chuyên dụng phải được mô hình hóa ở mức độ chi tiết cao (LOD 350-400) để đảm bảo khả năng lắp đặt và vận hành trong môi trường phòng mổ hoặc hồi sức tích cực (ICU).

Quy trình phối hợp BIM MEP: Chiến lược phát hiện và xử lý xung đột

Phối hợp BIM MEP là một quá trình lặp đi lặp lại nhằm đảm bảo các hệ thống kỹ thuật không chỉ “khớp” với nhau mà còn khả thi về mặt thi công và bảo trì.

Các cấp độ phát triển mô hình (LOD) trong phối hợp

Việc xác định mức độ chi tiết (Level of Development – LOD) là bước quan trọng để thống nhất kỳ vọng giữa các bên liên quan trong dự án.

Cấp độ LOD	Nội dung kỹ thuật	Ứng dụng thực tế
LOD 300	Vị trí, kích thước và hình dạng hình học chính xác của các thiết bị chính.	Phê duyệt thiết kế và dự toán sơ bộ.
LOD 350	Bao gồm các chi tiết kết nối, giá đỡ (supports) và mối quan hệ với các hệ thống lân cận.	Phối hợp đa bộ môn và phát hiện xung đột chính xác.
LOD 400	Mô hình sẵn sàng cho chế tạo (fabrication-ready), bao gồm chi tiết lắp đặt đầy đủ.	Sản xuất phụ kiện và thi công thực địa (Shop Drawings).
LOD 500	Mô hình hoàn công (As-built), phản ánh chính xác trạng thái thực tế sau xây dựng.	Quản lý vận hành và bảo trì (Facility Management).

Cơ chế phát hiện xung đột (Clash Detection)

Phát hiện xung đột là một trong những lợi ích cốt lõi của quy trình BIM, giúp loại bỏ các sai sót ngay từ giai đoạn ảo. Có ba loại xung đột chính thường gặp:

Xung đột cứng (Hard Clash): Khi hai đối tượng vật lý chiếm cùng một không gian (ví dụ: ống thoát nước đi xuyên qua dầm).
Xung đột mềm (Soft Clash): Khi đối tượng vi phạm khoảng cách an toàn hoặc không gian bảo trì (ví dụ: máng cáp điện quá gần ống dẫn khí nóng).
Xung đột quy trình (Workflow Clash): Các lỗi về trình tự thi công và thời gian lắp đặt (4D).

Việc sử dụng các phần mềm như Navisworks hay Solibri cho phép tự động hóa quá trình quét xung đột. Tuy nhiên, dữ liệu cho thấy việc quá phụ thuộc vào máy móc có thể dẫn đến hàng ngàn xung đột “giả”. Một chiến lược hiệu quả là thiết lập các tiêu chuẩn dung sai (tolerance) và phân loại ưu tiên để tập trung xử lý các lỗi nghiêm trọng trước.

Trình tự phối hợp kỹ thuật tối ưu

Một quy trình phối hợp MEP thành công thường tuân theo các bước logic:

Bước 1: Thiết lập nền tảng. Lựa chọn Template BIM chuẩn, thống nhất hệ tọa độ và các thông số kỹ thuật chung.
Bước 2: Xác thực mô hình kiến trúc/kết cấu. Đảm bảo không gian kỹ thuật (trần, hộp gen) đã được định nghĩa đúng.
Bước 3: Mô hình hóa ưu tiên. Các hệ thống lớn và kém linh hoạt (ống gió, ống thoát nước) được đặt trước, sau đó đến các hệ thống nhỏ hơn (ống nước cấp, máng cáp).
Bước 4: Chu kỳ phối hợp. Chạy báo cáo xung đột định kỳ, tổ chức họp điều phối và cập nhật mô hình cho đến khi đạt trạng thái “không xung đột”.

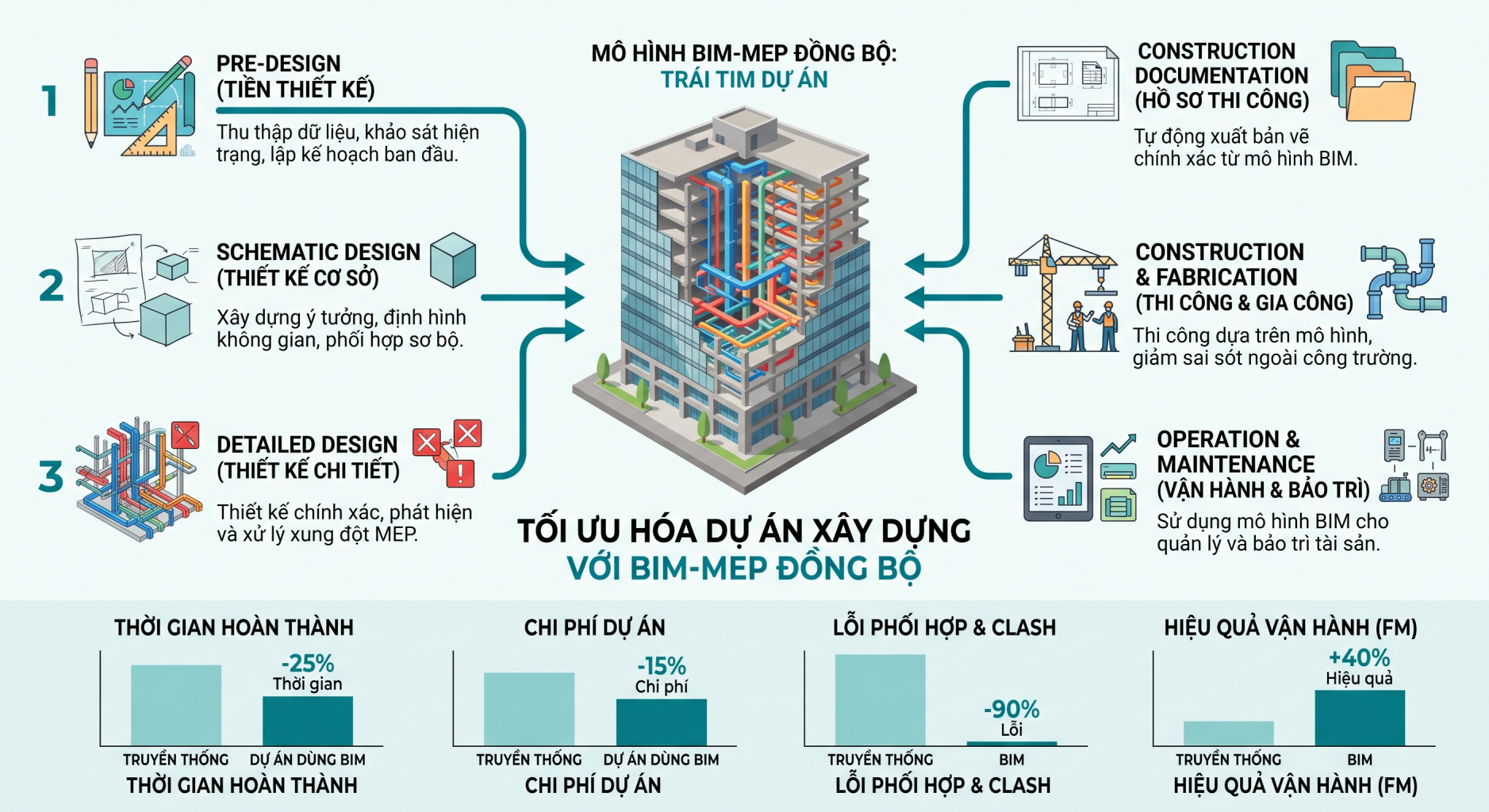

Tác động kinh tế và giá trị thực tiễn của phối hợp BIM MEP

Sự đầu tư vào BIM MEP không chỉ mang lại giá trị kỹ thuật mà còn tạo ra lợi ích tài chính trực tiếp cho chủ đầu tư và nhà thầu.

Giảm thiểu chi phí làm lại (Rework)

Nghiên cứu thực tế cho thấy 60-70% các công tác làm lại trên công trường có thể được ngăn chặn nếu được phối hợp sớm trong BIM. Việc phát hiện một xung đột trên mô hình chỉ tốn một phần nhỏ chi phí so với việc phải cắt bỏ một đoạn ống đã lắp đặt hoặc đục phá kết cấu bê tông tại hiện trường. Một ví dụ điển hình cho thấy việc đầu tư khoảng 80.000 USD cho đội ngũ phối hợp BIM có thể giúp tiết kiệm tới 280.000 USD chi phí sửa lỗi, mang lại tỷ suất hoàn vốn (ROI) cực cao.

Tối ưu hóa tiến độ và an toàn lao động

Việc có một mô hình phối hợp chuẩn xác cho phép triển khai chế tạo sẵn (prefabrication) các mô-đun MEP tại nhà máy. Điều này giúp rút ngắn thời gian lắp đặt tại công trường và giảm thiểu rủi ro tai nạn lao động do giảm bớt các công việc phức tạp trên cao hoặc trong không gian hẹp.

Quản lý vận hành và bảo trì bền vững

Mô hình BIM hoàn công cung cấp một kho dữ liệu sống cho công tác quản lý tòa nhà. Chủ đầu tư có thể dễ dàng truy xuất thông tin về thiết bị, lịch bảo trì và sơ đồ hệ thống để xử lý các sự cố một cách nhanh chóng, từ đó giảm chi phí vận hành trong dài hạn và nâng cao tuổi thọ công trình.

Kết luận

Phối hợp hệ thống MEP trong môi trường BIM không chỉ là một quy trình kỹ thuật mà là một cuộc cách mạng trong phương thức quản lý dự án xây dựng. Sự chuyển dịch từ làm việc đơn lẻ sang giao hàng dự án tích hợp (IPD) và xây dựng thiết kế ảo (VDC) đã chứng minh được tính hiệu quả vượt trội trong việc kiểm soát chi phí, tiến độ và chất lượng công trình.

Để tận dụng tối đa lợi thế của BIM MEP, các doanh nghiệp cần:

Đầu tư vào con người và công nghệ: Xây dựng đội ngũ kỹ sư không chỉ giỏi về chuyên môn M&E mà còn thành thạo các công cụ BIM và tư duy phối hợp đa ngành.
Chuẩn hóa quy trình làm việc: Áp dụng các tiêu chuẩn quốc tế như ISO 19650 và xây dựng các bộ thư viện (families) chuẩn hóa để tăng tốc độ mô hình hóa và phối hợp.
Tối ưu hóa nguồn lực: Tận dụng dữ liệu từ mô hình BIM để cải thiện công tác hậu cần và giảm thiểu lãng phí vật tư ngay từ khâu thiết kế.

Hệ thống MEP là mạch máu của công trình, và BIM chính là bản đồ dẫn đường chính xác nhất để đưa mạch máu đó vận hành một cách trơn tru, bền vững. Việc làm chủ quy trình này sẽ là chìa khóa để các doanh nghiệp xây dựng bứt phá và dẫn đầu trong kỷ nguyên số hóa.
