FluidFlow

Phần mềm tính toán dòng chảy đường ống toàn diện nhất

Mô phỏng dòng chảy lỏng, khí, bùn và hai pha trong cùng một nền tảng — từ tính toán thiết kế đến tối ưu vận hành hệ thống đường ống công nghiệp

FluidFlow là phần mềm phân tích mạng lưới đường ống dành cho kỹ sư thiết kế, tính toán và tối ưu hóa hệ thống dòng chảy. Video giới thiệu tổng quan về giao diện, các module tính toán (lỏng, khí, hai pha, bùn), khả năng tự động chọn kích thước bơm, van, ống — cùng cơ sở dữ liệu 1.200+ lưu chất và 800+ thiết bị.
Nhận báo giá & tư vấn kỹ thuật Tài liệu sản phẩm
Automatic Equipment Sizing

Tại sao chọn FluidFlow?

Năm giá trị cốt lõi giúp kỹ sư EPC tiết kiệm thời gian, tối ưu chi phí và nâng cao độ tin cậy thiết kế

Tiết kiệm tới 80% thời gian thiết kế

Theo khảo sát từ CoMo Industrial Engineering, sử dụng FluidFlow giúp tiết kiệm 80% thời gian so với phương pháp tính toán trên Excel và các phần mềm khác — cho phép kỹ sư tập trung tối ưu hóa hệ thống thay vì dựng mô hình thủ công.

Độ chính xác được kiểm chứng 40+ năm

Phương pháp tính toán của FluidFlow được kiểm chứng qua hơn 40 năm thực hành kỹ thuật (từ năm 1984), với hơn 300 mô hình kiểm định chất lượng (QA) được đối chiếu với dữ liệu tham chiếu từ Crane Technical Paper 410, Idelchik và Miller. Flite Software NI Ltd duy trì chứng nhận ISO 9001:2008.

ROI vượt trội với chi phí đầu tư hợp lý

FluidFlow cung cấp khả năng tính toán cấp doanh nghiệp (enterprise-grade) với chi phí thấp hơn đáng kể so với các phần mềm cùng phân khúc. Theo CoMo Industrial Engineering, phần mềm giúp tiết kiệm tới 80% thời gian thiết kế, chuyển trực tiếp thành tiết kiệm chi phí nhân sự cho dự án EPC.

Giao diện trực quan, dễ sử dụng

FluidFlow được thiết kế để người dùng có thể bắt đầu xây dựng mô hình mạng lưới ống trong vài phút. Hầu hết kỹ sư làm quen phần mềm chỉ trong vài giờ. Phần mềm cung cấp đào tạo cơ bản miễn phí theo yêu cầu, bao gồm lý thuyết giới thiệu về module lỏng và khí.

Cơ sở dữ liệu toàn diện — 1.200+ lưu chất, 800+ thiết bị

FluidFlow tích hợp cơ sở dữ liệu với hơn 1.200 lưu chất (bao gồm tính chất nhiệt động học và tính chất vận chuyển) và hơn 800 phụ kiện, van và thiết bị đường ống có sẵn dữ liệu cản. Người dùng có thể mở rộng cơ sở dữ liệu với lưu chất và thiết bị tùy chỉnh riêng.

Khả năng kỹ thuật vượt trội cho mọi loại dòng chảy

Từ dòng lỏng đơn pha đến bùn phi Newton — tất cả trong một phần mềm duy nhất, không cần chuyển đổi module

Mô phỏng đa loại dòng chảy — Lỏng, Khí, Hai pha, Bùn

FluidFlow hoạt động với các module tích hợp (Lỏng, Khí, Bùn, Hai pha) trong cùng một môi trường phần mềm, cho phép mô hình hóa hệ thống với nhiều loại lưu chất trong cùng một tệp. Phần mềm tự động phát hiện pha dựa trên điều kiện vận hành — không cần chuyển đổi module thủ công.
  • Dòng lỏng (nén được): Darcy-Weisbach (Colebrook-White), Hazen-Williams, Shell-MIT, hệ số cản cố định.
  • Dòng khí (không nén thực): Phương trình trạng thái Peng-Robinson, Benedict-Webb-Rubin, Lee-Kesler; hiệu ứng Joule-Thomson; phát hiện dòng nghẽn (choked flow).
  • Dòng hai pha (lỏng-khí): 8 tương quan bao gồm Beggs-Brill, Friedel, Chisholm-Baroczy, Lockhart-Martinelli, Müller-Steinhagen & Heck, HEM; tự động chọn tương quan theo tiêu chí Whalley.
  • Bùn & phi Newton: Durand, WASC, WASP, Liu Dezhong, Four Component Model; tính toán vận tốc lắng cặn; hiệu chỉnh dốc nghiêng.

Tự động chọn kích thước thiết bị

FluidFlow tự động tính toán và đề xuất kích thước cho các thiết bị chính trong hệ thống đường ống, giảm thiểu lặp lại thủ công và giúp kỹ sư đánh giá phương án thay thế nhanh chóng
  • Ống: Chọn theo vận tốc kinh tế (cân bằng chi phí vốn và năng lượng), vận tốc tiêu chuẩn hoặc gradient áp suất.
  • Bơm: Tự động chọn dựa trên lưu lượng hoặc cột áp yêu cầu.
  • Van điều khiển: Tính toán sơ bộ Cv/Kv, cung cấp dữ liệu quy trình để nhà sản xuất chọn model.
  • Van xả an toàn & đĩa vỡ: Tính toán diện tích lỗ thông theo API 520 Part 1.
  • Thiết bị đo lưu lượng: Đĩa lỗ, Venturi, đầu phun đo lưu lượng theo ISO 5167-1:2003.

Phân tích mạng lưới ống nhánh phức tạp

Các mạng lưới ống nhánh và song song vốn phức tạp vì dòng chảy và áp suất tương tác qua mọi đường dẫn kết nối. FluidFlow giải toàn bộ mạng lưới — bao gồm các đường nhánh và song song — để xác định phân phối dòng chảy, profile áp suất và các điểm giới hạn chi phối hành vi vận hành thực tế.

Phân tích hiệu năng đường cong bơm

FluidFlow đánh giá cách hiệu suất bơm hoạt động trong hệ thống thực — hiển thị điểm vận hành (duty point) về cột áp, lưu lượng, hiệu suất, công suất và NPSH. Phần mềm tìm điểm vận hành bơm cân bằng với cản hệ thống bằng đường cong đặc tính, kiểm tra NPSH_available so với NPSH_required, và xác định các vấn đề tiềm ẩn như cột áp quá cao, vận tốc vượt ngưỡng hoặc vận hành ngoài vùng hiệu quả — trước khi mua bơm.

Phân tích truyền nhiệt tích hợp

Module truyền nhiệt được tích hợp sẵn trong tất cả các module tính toán. Thay đổi nhiệt độ dọc đường ống ảnh hưởng trực tiếp đến tính chất lưu chất tại mỗi điểm tính toán
  • Tính toán chi tiết tổn thất/nhận nhiệt qua thành ống cách nhiệt.
  • Truyền nhiệt cho ống ngầm dựa trên dẫn nhiệt đất và độ sâu chôn.
  • Tốc độ truyền nhiệt cố định hoặc thay đổi nhiệt độ cố định (ΔT) qua từng đoạn ống.

Tích hợp CAD, Excel & Báo cáo tùy chỉnh

FluidFlow hỗ trợ nhập tệp PCF (Piping Component File) từ các công cụ CAD (SmartPlant 3D, CADWorx, SolidWorks, Autodesk) để xây dựng mô hình trực tiếp từ thiết kế 3D. Tích hợp Excel cho phép đọc dữ liệu đầu vào và xuất kết quả để xử lý hàng loạt và lập báo cáo. Báo cáo xuất dưới dạng PDF, Word, Excel với định dạng thương hiệu công ty. Công cụ Scripting (Pascal/Basic) hỗ trợ tự động hóa tác vụ lặp lại, chuỗi tính toán tùy chỉnh và logic điều khiển do người dùng xác định — đi kèm miễn phí với bản quyền module Lỏng hoặc Khí.

FluidFlow phục vụ đa ngành công nghiệp

Được sử dụng trong mọi lĩnh vực nơi lưu chất đi qua đường ống kín — từ dầu khí đến đóng tàu

Dầu khí & Khí đốt

Thiết kế cơ sở sản xuất, thu gom khí, vận chuyển đường ống, hệ thống xả an toàn, mạng lưới ống flare. FluidFlow mô phỏng dòng khí thực (không giả định đẳng nhiệt hay đoạn nhiệt), phát hiện dòng nghẽn tại các vị trí thu hẹp, và tính toán van xả theo API 520 Part 1.

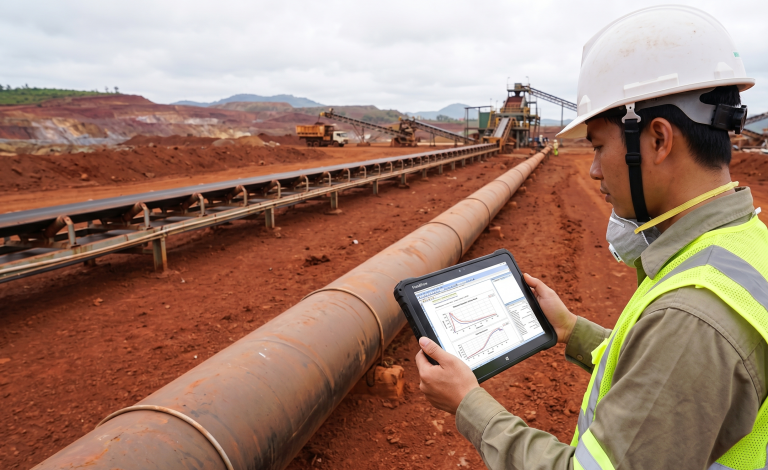

Khai khoáng & Kim loại

Đường ống bùn tuyển khoáng, vận chuyển tailings, hệ thống thoát nước, dòng chảy đặc dưới. FluidFlow tính toán dòng bùn lắng bằng các tương quan Durand, WASC, WASP, Four Component Model, cùng hiệu chỉnh dốc nghiêng và tính toán vận tốc lắng cặn tối thiểu. Phương pháp hạ cấp hiệu suất bơm bùn theo ANSI 2021 Monosize, GIW 4CM, HI Guidelines.

Hóa chất & Hóa dầu

Đường ống quy trình, hệ thống cấp liệu phản ứng, nước làm mát, định lượng hóa chất. FluidFlow mô phỏng cả dòng lỏng đơn pha và dòng hai pha (lỏng-khí) với phát hiện chuyển pha tự động — hỗ trợ đánh giá cavitation, phân phối dòng chảy song song và hiệu năng van điều khiển.

Năng lượng điện

Phân phối hơi nước, hồi lưu ngưng tụ, hệ thống làm mát, cấp nhiên liệu khí. FluidFlow mô phỏng dòng khí thực với phương trình trạng thái Peng-Robinson và BWR, tính toán hiệu ứng Joule-Thomson, và phát hiện dòng nghẽn tại các vị trí giảm áp. Theo Tecsar, FluidFlow đã chứng minh một hệ thống header hơi không đủ công suất — giúp tiết kiệm khoảng $800.000 USD vốn đầu tư.

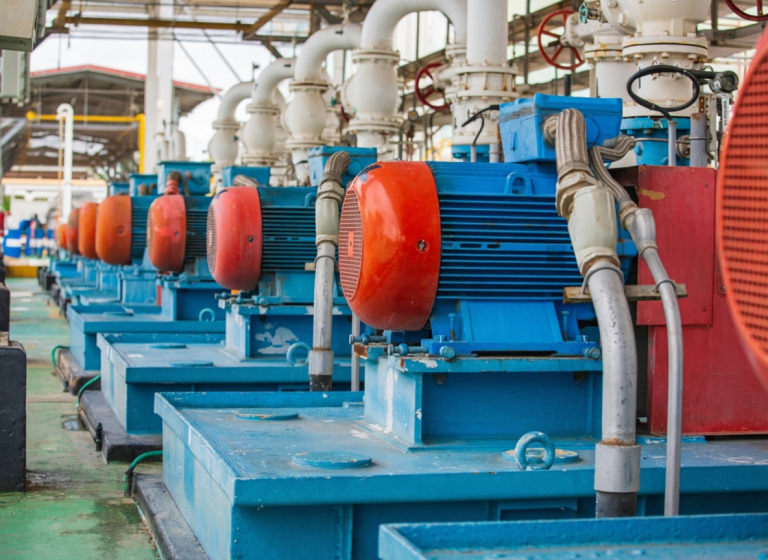

Cấp thoát nước & Xử lý môi trường

Mạng lưới phân phối nước, trạm bơm, thủy lực nhà xử lý, hệ thống chữa cháy. FluidFlow tính toán dòng lỏng đơn pha bằng Darcy-Weisbach (Colebrook-White) hoặc Hazen-Williams — phù hợp cho mạng lưới phân phối nước đô thị và vành đai nước chữa cháy. Tự động chọn kích thước ống theo vận tốc tiêu chuẩn hoặc gradient áp suất.

Đóng tàu & Hàng hải

Hệ thống dằn tàu, vận chuyển dầu nhiên liệu, đường ống chữa cháy, nước làm mát biển. Theo Deltamarin, FluidFlow cho phép chọn kích thước tất cả đường ống mà không cần van giảm áp và cân bằng phân phối dòng chảy qua các đầu phun một cách nhanh chóng. Cochin Shipyard sử dụng FluidFlow cho hệ thống nước làm mát, dầu nhiên liệu, thông gió và nhiều ứng dụng khác.

Giải đáp thắc mắc về FluidFlow

FluidFlow là phần mềm phân tích mạng lưới đường ống (pipe network analysis) dành cho kỹ sư thiết kế, tính toán, khắc phục sự cố và tối ưu hóa hệ thống ống dẫn lưu chất. Phần mềm thực hiện phân tích thủy lực trạng thái ổn định cho dòng lỏng, khí, hai pha, bùn và phi Newton — tính toán tổn thất áp suất, phân phối dòng chảy, profile nhiệt độ và điểm vận hành thiết bị trên toàn mạng lưới.
