Giải Pháp Phân Tích Phần Tử Hữu Hạn Cho Đường Ống Ngoài Khơi

OFFPIPE là phần mềm mô phỏng và phân tích kết cấu phi tuyến chuyên biệt cho quá trình lắp đặt, thi công và vận hành đường ống biển.

Liên hệ tư vấn

Tính Năng Phần Mềm OFFPIPE

OFFPIPE cung cấp bộ công cụ phân tích toàn diện, bao phủ từ giai đoạn rải ống trên tàu đến lắp đặt riser và đấu nối dưới đáy biển. Mỗi tính năng được thiết kế để xử lý các bài toán phi tuyến phức tạp mà phần mềm phân tích tổng quát không thể đáp ứng hiệu quả.

Phân Tích Tĩnh/Động Quá Trình Rải Ống Đa Phương Pháp

Kỹ thuật mô phỏng tĩnh và động cho conventional lay, reel-lay và J-lay trên nhiều loại tàu thi công.

Hỗ trợ phân tích tĩnh (static analysis) và phân tích động (dynamic analysis) cho toàn bộ chu trình rải ống
Mô phỏng ba phương pháp rải ống chính: rải thông thường (conventional lay), rải ống cuộn (reel-lay) và rải chữ J (J-lay)
Tương thích với nhiều cấu hình tàu rải ống (lay barge) và cầu rải (stinger configuration)
Tính toán được trạng thái ứng suất và biến dạng đường ống tại mọi thời điểm trong quá trình thi công

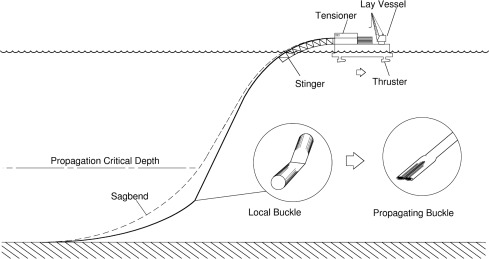

Tính Toán Ứng Suất Tại Vị Trí Cong và Võng (Overbend / Sagbend)

Phân tích chi tiết ứng suất uốn tại vùng quá cong và vùng võng tự nhiên của đường ống trong quá trình rải.

Tính toán chính xác ứng suất uốn tại vị trí quá cong (overbend), vùng ống đi qua giá đỡ dẫn hướng trên tàu
Phân tích ứng suất tại vị trí võng (sagbend), vùng ống uốn cong tự nhiên giữa tàu và đáy biển
Hỗ trợ lựa chọn và tối ưu độ cong (curvature) cùng góc đặt ống tại cầu rải giá đỡ dẫn hướng
Cảnh báo các vị trí ứng suất vượt ngưỡng cho phép, phục vụ đánh giá an toàn kết cấu

Phân tích nâng chuyển bằng hệ thống Davit cho ống dẫn đứng và kết nối đồng bộ

Mô phỏng tĩnh quá trình nâng và lắp đặt ống đứng (riser) cùng các đấu nối dưới đáy biển.

Phân tích tĩnh (static analysis) cho quá trình nâng chuyển bằng cần trục davit trong thi công ống dẫn đứng
Mô phỏng lực nâng, ứng suất và biến dạng ống trong suốt chu trình lắp đặt ống đứng
Hỗ trợ tính toán cho các tình huống đấu nối (tie-in) dưới đáy biển
Đánh giá an toàn kết cấu ống dẫn đứng trong điều kiện tải trọng thực tế khi lắp đặt

Mô Phỏng 2D/3D Cho Nhiều Dạng Địa Hình Đáy Biển

Xây dựng mô hình phân tích trên cả hai chiều và ba chiều, áp dụng cho đáy biển bằng phẳng lẫn gồ ghề.

Hỗ trợ mô phỏng trên cả hai chiều (2D) và ba chiều (3D)
Phân tích động (dynamic analysis) cho địa hình đáy biển bằng phẳng và gồ ghề, không bằng phẳng
Cho phép kỹ sư lựa chọn mức độ chi tiết mô hình phù hợp với giai đoạn thiết kế và yêu cầu dự án
Kết quả trực quan giúp đánh giá nhanh trạng thái đường ống trên nhiều dạng địa hình

Phân Tích Tĩnh Nhịp Sống Trên Đáy Biển Gồ Ghề

Tính toán độ dài nhịp, độ lệch và ứng suất cho các đoạn ống đặt trên bề mặt đáy biển không bằng phẳng.

Tính toán tĩnh nhịp ống (pipe span) cho các đoạn ống nằm trên đáy biển gồ ghề, không bằng phẳng
Xác định độ dài nhịp sống (free span length) và độ lệch (deflection) của ống tại mỗi vị trí
Đánh giá ứng suất và biến dạng hình học (geometry deformation) tại các nhịp sống
Tính toán nội lực (internal forces) tại nhịp sống phục vụ kiểm tra an toàn kết cấu

Xác Định Biên Dạng Đáy Biển Từ Dữ Liệu Khảo Sát

Nhập và tham chiếu tọa độ (X,Y) thể hiện cao độ và vị trí các điểm dọc theo tuyến ống từ số liệu khảo sát thực tế.

Xác định biên dạng (profile) đáy biển thông qua tọa độ (X,Y) thể hiện cao độ và vị trí điểm đo
Hỗ trợ nhập dữ liệu khảo sát đáy biển thực tế từ các cuộc đo đạc hiện trường
Tạo mô hình địa hình chính xác phục vụ phân tích tĩnh và phân tích động
Liên kết dữ liệu khảo sát với mô hình phân tích mà không cần chuyển đổi qua phần mềm trung gian

Tính Toán Ảnh Hưởng Lưu Chất và Giãn Nở Nhiệt

Tham chiếu tác động của lưu chất bên trong ống, áp suất trong/ngoài và hiệu ứng giãn nở nhiệt đến kết cấu đường ống.

Tham chiếu ảnh hưởng của lưu chất (internal fluid) bên trong đường ống đến tải trọng và ứng suất
Tính toán ứng suất bên trong (internal stress) và bên ngoài (external stress) đường ống
Mô phỏng sự giãn nở nhiệt (thermal expansion) và ảnh hưởng của nó đến biến dạng, ứng suất ống
Tổng hợp tất cả yếu tố tải trọng vào mô hình phân tích phi tuyến duy nhất

Phân Tích Khởi Động, Bỏ Ống và Thu Hồi

Mô phỏng toàn bộ chu trình thi công: từ khởi động rải ống đến các tình huống bỏ ống và thu hồi khi cần thiết.

Phân tích quá trình khởi động rải ống (pipelay initiation), giai đoạn ống đầu tiên được hạ xuống nước
Mô phỏng tình huống bỏ ống (abandonment) khi cần tạm dừng hoặc ứng phó sự cố thời tiết
Tính toán quá trình thu hồi ống (recovery) để tiếp tục thi công hoặc sửa chữa
Đảm bảo an toàn kết cấu đường ống trong mọi giai đoạn chuyển tiếp của chu trình thi công

Giá Trị Cốt Lõi Khi Sử Dụng Phần Mềm OFFPIPE

Bên cạnh bộ tính năng phân tích chuyên sâu, OFFPIPE tạo ra giá trị thiết thực cho quy trình thiết kế và thi công đường ống ngoài khơi. Khả năng mô phỏng trước khi thi công giúp giảm rủi ro, tối ưu phương án và hỗ trợ ra quyết định dựa trên dữ liệu.

Tối Ưu Thiết Kế Đường Ống Trước Khi Thi Công Hiện Trường

Mô phỏng toàn bộ quá trình rải ống trên máy tính trước khi triển khai thực tế, giúp phát hiện và xử lý vấn đề từ sớm.

Mô phỏng chi tiết quá trình rải ống trên phần mềm trước khi huy động tàu và thiết bị ra hiện trường
Kiểm tra tính khả thi của phương án thi công với các thông số địa hình, tàu và stinger thực tế
Giảm số lần điều chỉnh phương án thi công tại hiện trường nhờ dữ liệu phân tích chính xác từ giai đoạn thiết kế
Hỗ trợ so sánh nhiều kịch bản (conventional vs J-lay vs reel-lay) trên cùng một mô hình

Giảm Thiểu Rủi Ro Ứng Suất và Hỏng Kết Cấu Đường Ống

Phát hiện sớm các vị trí ứng suất vượt ngưỡng, nhịp sống quá dài và nguy cơ hỏng ống trước khi xảy ra sự cố.

Xác định chính xác các vị trí ứng suất uốn, cắt và tổng hợp vượt ngưỡng cho phép
Phát hiện nhịp sống (free span) có nguy cơ gây mỏi hoặc hỏng kết cấu đường ống
Cảnh báo vùng quá cong (overbend) và vùng chùng (sagbend) có nguy cơ vượt giới hạn thiết kế
Cung cấp dữ liệu kỹ thuật phục vụ đánh giá an toàn và phê duyệt phương án thi công

Hỗ Trợ Đa Dạng Phương Pháp Lắp Đặt Trong Một Phần Mềm

Phân tích conventional lay, reel-lay và J-lay trên cùng nền tảng, linh hoạt cho nhiều loại dự án và tàu thi công.

Một phần mềm duy nhất phục vụ phân tích cho cả ba phương pháp rải ống phổ biến
Tương thích với nhiều cấu hình tàu rải ống (lay barge) và cầu rải (stinger) khác nhau
Không cần đầu tư nhiều phần mềm riêng biệt cho từng phương pháp thi công
Đội ngũ kỹ sư chỉ cần làm quen một giao diện và quy trình làm việc thống nhất

Tăng Hiệu Suất Ra Quyết Định Kỹ Thuật Dựa Trên Dữ Liệu

Thay vì phỏng đoán, kỹ sư có cơ sở dữ liệu phân tích số để phê duyệt phương án thi công và thuyết phục ban quản lý.

Cung cấp kết quả phân tích chi tiết với số liệu cụ thể: ứng suất, độ võng, độ dài nhịp, nội lực
Xuất báo cáo kỹ thuật phục vụ trình duyệt phương án thi công với chủ đầu tư và ban quản lý
Hỗ trợ ra quyết định nhanh hơn dựa trên dữ liệu mô phỏng thay vì kinh nghiệm phỏng đoán
Dữ liệu phân tích lưu trữ được, phục vụ đối chiếu và tham chiếu cho các dự án tương tự

Cấu Trúc License và Gói Phần Mềm OFFPIPE

OFFPIPE được cung cấp dưới dạng license vĩnh viễn (perpetual object code license) với nhiều gói phân tích để khách hàng lựa chọn theo nhu cầu sử dụng thực tế.

Gói Phân Tích Cơ Bản

Gói khởi đầu cho đội ngũ cần phân tích tĩnh rải ống hoặc nhịp sống đường ống.

License vĩnh viễn, mã đối tượng (single perpetual object code)
Bao gồm một trong hai tùy chọn: phân tích tĩnh rải ống (static pipelay) hoặc phân tích nhịp ống tĩnh (static pipe span)
Phù hợp cho đội ngũ kỹ thuật cần công cụ phân tích tĩnh cơ bản

Gói Add-On Bổ Sung

Mở rộng khả năng phân tích khi yêu cầu dự án tăng thêm.

Tùy chọn add-on: pipelay, pipe span, dynamic pipelay
Nâng cấp từ phân tích tĩnh lên phân tích động (dynamic analysis)
Cho phép mở rộng module theo từng giai đoạn hoặc dự án cụ thể

Gói Bảo Trì Hàng Năm

Đảm bảo phần mềm luôn được cập nhật và có hỗ trợ kỹ thuật liên tục.

Bao gồm hỗ trợ người dùng (user support) và cập nhật phiên bản hàng năm (annual program updates)
License mới bao gồm 1 năm bảo trì miễn phí
Báo giá có hiệu lực trong 3 tháng kể từ ngày phát hành

Liên hệ báo giá

Ngành Công Nghiệp Ứng Dụng Phần Mềm OFFPIPE

OFFPIPE phục vụ các dự án có yêu cầu cao về phân tích kết cấu đường ống ngoài khơi, từ lắp đặt đường ống dẫn dầu khí đến thi công riser và đấu nối dưới đáy biển. Dưới đây là các ngành ứng dụng chính.

Lắp Đặt Đường Ống Dầu Khí Ngoài Khơi

Phân tích toàn diện quá trình rải ống từ tàu thi công đến đáy biển cho ngành dầu khí ngoài khơi.

Phục vụ phân tích rải ống cho các dự án đường ống dẫn dầu, dẫn khí ngoài khơi
Hỗ trợ tính toán ứng suất và kiểm tra an toàn trong mọi giai đoạn: khởi động, rải ống, bỏ ống, thu hồi
Tương thích với nhiều loại tàu rải ống (lay barge) và cấu hình stinger phổ biến trên thị trường
Áp dụng được cho cả đường ống trên đáy biển bằng phẳng và địa hình phức tạp

Lắp Đặt Riser và Đấu Nối Dưới Đáy Biển

Mô phỏng quá trình nâng chuyển ống đứng và đấu nối dưới nước bằng phân tích davit-lift.

Phân tích tĩnh quá trình nâng ống đứng (riser) bằng davit crane từ giàn khoan hoặc tàu
Tính toán ứng suất và biến dạng riser trong suốt chu trình nâng và lắp đặt
Hỗ trợ mô phỏng các tình huống đấu nối (tie-in) dưới đáy biển
Đảm bảo an toàn kết cấu riser trước khi phê duyệt phương án thi công thực tế

Khảo Sát và Đo Đạc Địa Hình Đáy Biển

Sử dụng dữ liệu khảo sát đáy biển làm đầu vào cho mô hình phân tích OFFPIPE, từ đo đạc đến tính toán.

Nhập trực tiếp dữ liệu khảo sát đáy biển (tọa độ X,Y) từ các cuộc đo đạc thực tế vào phần mềm
Tạo mô hình địa hình đáy biển chính xác phục vụ phân tích tĩnh và phân tích động
Hỗ trợ đánh giá tác động của địa hình gồ ghề đến ứng suất và nhịp sống đường ống
Xem thêm các sản phẩm phần mềm khác của TrueTech cho giải pháp đo đạc bổ sung

Câu Hỏi Thường Gặp Về Phần Mềm OFFPIPE

OFFPIPE là chương trình máy tính dựa trên phương pháp phần tử hữu hạn, được phát triển chuyên biệt cho việc mô hình hóa và phân tích kết cấu phi tuyến trong quá trình lắp đặt và vận hành đường ống ngoài khơi. Phần mềm không phải là công cụ phân tích tổng quát, mà được thiết kế tối ưu riêng cho các bài toán đặc thù của ngành đường ống ngoài khơi, bao gồm rải ống, nhịp ống, nâng ống dẫn đứng và đấu nối dưới đáy biển.

OFFPIPE hỗ trợ ba phương pháp rải ống chính: rải thông thường (conventional lay), rải ống cuộn (reel-lay) và rải chữ J (J-lay). Mỗi phương pháp được phân tích cả tĩnh (static) và động (dynamic), với khả năng tương thích nhiều cấu hình tàu rải ống (lay barge) và cầu rải (stinger) khác nhau. Phần mềm cũng hỗ trợ phân tích khởi động, bỏ ống và thu hồi (initiation, abandonment, recovery) cho toàn bộ chu trình thi công.

Có. OFFPIPE hỗ trợ mô phỏng trên cả hai chiều (2D) và ba chiều (3D). Mô hình 3D cho phép phân tích chi tiết các tình huống phức tạp, đặc biệt hữu ích khi đường ống đi qua vùng địa hình đáy biển gồ ghề hoặc khi cần đánh giá ứng suất trong không gian ba chiều.

License OFFPIPE là license vĩnh viễn (perpetual object code), bao gồm một gói phân tích tĩnh cơ bản (pipelay hoặc pipe span). Khách hàng có thể bổ sung các add-on: pipelay, pipe span và dynamic pipelay. License mới đi kèm 1 năm bảo trì miễn phí, bao gồm hỗ trợ người dùng và cập nhật phiên bản. Báo giá có hiệu lực 3 tháng. Liên hệ TrueTech để nhận báo giá chi tiết.

Có. OFFPIPE có khả năng tham chiếu ảnh hưởng của lưu chất bên trong ống (internal fluid), tính toán ứng suất bên trong và bên ngoài đường ống (internal/external stress), cũng như mô phỏng sự giãn nở nhiệt (thermal expansion). Các yếu tố này được tích hợp vào mô hình phân tích phi tuyến, giúp kết quả phản ánh điều kiện vận hành thực tế.

OFFPIPE phù hợp cho các dự án lắp đặt đường ống ngoài khơi trong ngành dầu khí, kỹ thuật biển và xây dựng hạ tầng ngầm dưới biển. Đối tượng sử dụng chính là kỹ sư thiết kế đường ống, kỹ sư thi công offshore, và quản lý dự án cần công cụ phân tích chuyên sâu để phê duyệt phương án thi công. Xem thêm về các giải pháp phần mềm kỹ thuật của TrueTech.

Liên Hệ Tư Vấn và Mua License OFFPIPE

TrueTech với 30 năm kinh nghiệm trong lĩnh vực công nghệ đo đạc và phần mềm kỹ thuật, là nhà cung cấp và hỗ trợ triển khai OFFPIPE tại Việt Nam. Liên hệ ngay để được tư vấn gói license phù hợp và nhận báo giá chi tiết.

info@truetech.com.vn 02437765088 Tư vấn qua Zalo

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng phần mềm Đào tạo sử dụng OFFPIPE cho đội ngũ kỹ sư Đồng hành từ giai đoạn đánh giá đến triển khai dự án thực tế
