Tiêu Chuẩn Hàng Đầu Trong Phân Tích Dòng Chảy Đường Ống
Được các công ty dầu-khí, cứu hỏa, đóng tàu và sản xuất điện trên toàn thế giới tin dùng suốt 25 năm. Từ khâu thiết kế ban đầu — tính toán kích thước ống, lựa chọn bơm — đến phân tích ứng suất đường ống và thiết kế giá đỡ, PIPENET là công cụ không thể thiếu của kỹ sư thiết kế hệ thống đường ống công nghiệp.
Các phiên bản chính
Standard tính toán trạng thái ổn định, Spray/Sprinkler thiết kế hệ thống cứu hỏa, Transient mô phỏng và phân tích các hiện tượng thay đổi đột ngột trong đường ống. Ba module bổ trợ lẫn nhau, bao phủ toàn bộ quy trình thiết kế hệ thống đường ống công nghiệp.
PIPENET® Vision Standard module
Module phân tích dòng chảy ổn định (steady-state) cho mạng đường ống chứa chất lỏng, khí và hơi. Phổ biến nhất cho các bài toán thiết kế hệ thống utility (nước làm mát, hơi nước, khí nén), hệ thống HVAC và mạng ống dẫn nói chung. Hỗ trợ cả dòng chảy nén được và không nén được, với hai phương trình tính toán chính: Hazen-Williams và Darcy-Weisbach.
PIPENET® Vision Spray/Sprinkler module
Module chuyên dụng cho thiết kế hệ thống phòng cháy chữa cháy (PCCC). Tuân thủ đầy đủ tiêu chuẩn NFPA 13, NFPA 15, NFPA 16, bao gồm các loại hệ thống: sprinkler, deluge, ringmain, foam solution và foam concentrate. Đặc biệt có tính năng Autolayout giúp tự động bố trí đường ống, tiết kiệm đáng kể thời gian thiết kế. Ứng dụng rộng rãi trong giàn khoan, FPSO, nhà máy hóa dầu, lọc dầu, đóng tàu và kho chứa máy bay.
PIPENET® Vision Transient module
Module phân tích hiện tượng động lực học (transient) như búa nước (water hammer) và búa hơi (steam hammer). Công cụ gọn nhẹ nhưng mạnh mẽ, cho phép mô phỏng các tình huống bất thường: van đóng khẩn cấp, ống đứt hoặc nổ, thay đổi tải bơm. Đầu ra quan trọng nhất là file lịch sử lực-thời gian (force-time history) — có thể xuất trực tiếp sang các phần mềm phân tích ứng suất đường ống và tính toán phần tử hữu hạn (FEA).
Giá Trị Cốt Lõi Mà PIPENET Mang Lại Cho Dự Án EPC
Tại sao hàng nghìn công ty trên toàn thế giới chọn PIPENET làm công cụ tiêu chuẩn cho thiết kế hệ thống đường ống?
Tiêu Chuẩn Dẫn Đầu Trong Phân Tích Dòng Chảy
PIPENET tạo ra các tiêu chuẩn hàng đầu trong phân tích dòng chảy. Phần mềm được sử dụng ngay từ khâu thiết kế ban đầu, cho phép kỹ sư tính toán kích thước ống và lựa chọn loại bơm một cách an toàn, chính xác — trước khi chuyển sang các giai đoạn phân tích ứng suất và thiết kế giá đỡ.
Ứng Dụng Rộng Khắp Trong Ngành Công Nghiệp Nặng
PIPENET được sử dụng bởi các công ty quy mô lớn và nhỏ khác nhau trên toàn thế giới trong các lĩnh vực: dầu-khí, công nghệ cứu hỏa, đóng tàu và sản xuất điện. Tính linh hoạt cho phép áp dụng từ giàn khoan xa bờ, FPSO, nhà máy hóa dầu đến kho chứa máy bay.
Thư Viện Đơn Vị & Đặc Tính Bơm Phong Phú
PIPENET cung cấp một loạt các đơn vị tính toán, thư viện đường ống và đặc tính kỹ thuật của các loại bơm từ nhà sản xuất. Người dùng có thể tự xây dựng thư viện riêng cho các schedule ống, nozzle, van deluge và lớp lót bên trong ống — đảm bảo tính chính xác cho mọi dự án.
Cập Nhật Liên Tục, Dẫn Đầu Công Nghệ
PIPENET liên tục được cập nhật và bổ sung tính năng mới để đảm bảo vị trí dẫn đầu trong công nghệ thiết kế đường ống. Người dùng luôn được tiếp cận phiên bản mới nhất với các phương trình tính toán tiên tiến, bao gồm Hazen-Williams và Darcy-Weisbach.
Xuất-Nhập Dữ Liệu Linh Hoạt
PIPENET cho phép nhập dữ liệu theo kiểu Isometric hoặc Orthogonal, dễ dàng xuất kết quả dưới dạng bảng hoặc sơ đồ, và truy xuất file trung gian theo thời gian để các phần mềm tính toán phần tử hữu hạn (FEA) và phân tích ứng lực khác có thể sử dụng được.
Tính Năng Kỹ Thuật Nổi Bật Của Phần Mềm PIPENET
Bộ công cụ tính toán toàn diện cho thiết kế, phân tích và mô phỏng hệ thống đường ống công nghiệp.
Ba Module Chuyên Sâu
PIPENET cung cấp 3 module chuyên biệt
- PIPENET Standard: Phân tích dòng chảy ổn định cho chất lỏng, khí và hơi — bao gồm hệ thống HVAC, đường ống dẫn và mạng utility.
- PIPENET Spray/Sprinkler: Thiết kế hệ thống phòng cháy chữa cháy tuân thủ tiêu chuẩn NFPA 13, NFPA 15, NFPA 16 — bao gồm hệ thống phun nước tự động, hệ thống phun nước lớn diện tích, mạng đường ống chính, dung dịch bọt chữa cháy và chất cô đặc bọt chữa cháy.
- PIPENET Transient: Phân tích hiện tượng động lực học — búa nước, búa hơi, tính toán lực thủy lực ở trạng thái quá độ và xuất tệp lịch sử lực theo thời gian để phân tích ứng suất đường ống.
Tính Toán Thủy Lực Đa Phương Trình
Người dùng được lựa chọn giữa hai phương trình tính toán tiêu chuẩn. Phần mềm cũng hỗ trợ mô phỏng quá trình xâm thực (cavitation), kiểm tra sự sủi bọt, hiệu chỉnh áp suất môi trường giảm theo độ cao và tính toán độ dốc thủy lực.
- Hazen-Williams: Phổ biến trong thiết kế hệ thống nước và PCCC.
- Darcy-Weisbach: Chính xác cao cho phân tích dòng chảy chất lỏng, khí và hơi trong điều kiện phức tạp.
Thiết Kế Hệ Thống PCCC Chuẩn NFPA
Module PIPENET Spray/Sprinkler là công cụ tiêu chuẩn toàn cầu cho thiết kế hệ thống phòng cháy chữa cháy, đặc biệt trong ngành dầu-khí, LNG, sản xuất điện, nhà máy hóa chất, đóng tàu, FPS, CCUS và hydro.
- Giải quyết các bài toán phân tích thủy lực theo tiêu chuẩn quốc tế và quốc gia.

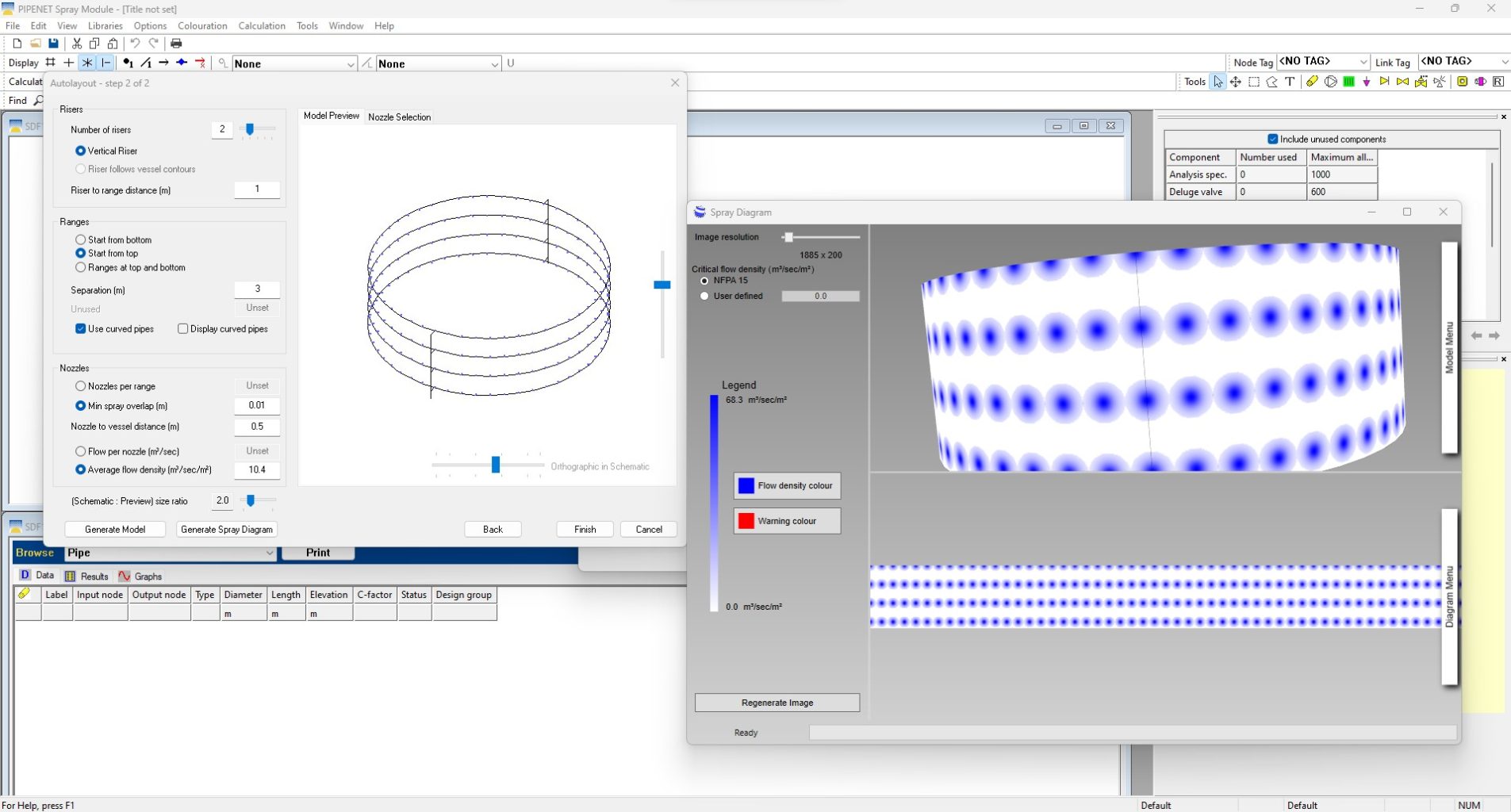

- Tính năng Autolayout độc quyền giúp tiết kiệm hàng ngày công thiết kế.
- Hỗ trợ tính toán: công suất bơm cứu hỏa, lựa chọn theo đặc tính bơm của nhà sản xuất, tính toán đường kính Orifice Plate.
Mô Phỏng Hiện Tượng Transient & Búa Nước
Module PIPENET Transient là công cụ phân tích gọn nhẹ và nhanh chóng cho
- Phân tích hiện tượng tăng áp (tăng áp đột ngột / búa nước / búa hơi)
- Mô hình hóa hệ thống điều khiển quá trình.
- Tính toán lực thủy lực ở trạng thái quá độ và tạo tệp lịch sử biến thiên lực theo thời gian cho phần mềm phân tích ứng suất đường ống.
- Mô phỏng trường hợp van đóng khẩn cấp, ống bị đứt hoặc nổ.
- Cho phép người dùng định nghĩa các biến cố định theo thời gian.
Nhập-Xuất Dữ Liệu & Tích Hợp Phần Mềm Liên Kết
- Nhập dữ liệu theo kiểu Isometric hoặc Orthogonal, sao chép-dán trực tiếp từ bảng tính.
- Nhập bản vẽ nền (background drawing) cho sơ đồ hệ thống.
- Xuất kết quả dạng bảng dữ liệu hoặc sơ đồ trực quan.
- Truy xuất file trung gian theo thời gian (force-time history) cho phần mềm tính toán phần tử hữu hạn (FEA) và phân tích ứng lực.
- Các bảng nhập liệu có thể cắt và dán từ bảng tính (spreadsheet).
Mô Hình Hóa Tiên Tiến & Thư Viện Tùy Chỉnh
- Xác định chính xác kích thước ống cho toàn bộ mạng đường ống.
- Tính toán hoặc nhập trực tiếp đường kính Orifice Plate.
- Mô hình hóa quá trình xâm thực (cavitation) và rò rỉ (leakage).
- Các thuộc tính chất lỏng và nhiệt độ có thể thay đổi theo vị trí nút và đoạn ống.
- Người dùng tự xây dựng thư viện: cấp độ dày ống, ống nối, van phun nước lớn diện tích, lớp lót bên trong ống.
- Lựa chọn chế độ tính toán: chế độ thủy động Most Remote Nozzle hoặc chế độ áp suất/lưu lượng đầu vào.
PIPENET Được Tin Dùng Trên Toàn Thế Giới
Hơn 25 năm ứng dụng thực tế trong các ngành công nghiệp then chốt — từ giàn khoan xa bờ đến nhà máy phát điện.
Dầu Khí & LNG
PIPENET được sử dụng trong thiết kế hệ thống đường ống trên giàn khoan xa bờ, tàu FPSO, nhà máy hóa dầu và cơ sở hạ tầng LNG. Hai module Standard và Transient hỗ trợ tính toán thủy lực cho hệ thống làm mát, hệ thống phân phối hơi nước cũng như hoạt động bốc dỡ hàng hóa chứa hydrocarbon.
Phòng Cháy Chữa Cháy (PCCC)
Module Spray/Sprinkler dùng để thiết kế hệ thống phun nước tự động, hệ thống phun nước diện rộng, mạng đường ống chính, hệ thống cung cấp dung dịch bọt và chất cô đặc bọt chữa cháy cho các công trình: giàn khoan, tàu FPSO, nhà máy hóa dầu, nhà máy phát điện, nhà máy lọc dầu, tàu thủy và kho chứa máy bay — tuân thủ các tiêu chuẩn NFPA 13, NFPA 15, NFPA 16.
Ngành Đóng Tàu & Hàng Hải
PIPENET hỗ trợ thiết kế hệ thống đường ống trên tàu thủy, bao gồm hệ thống nước cứu hỏa, nước làm mát, hệ thống HVAC và phân phối hơi nước. Module Transient phân tích búa nước và búa hơi cho các hệ thống đường ống trên tàu.
Năng lượng & CCUS, Hydro
PIPENET phục vụ thiết kế hệ thống đường ống cho nhà máy phát điện, cũng như các ngành công nghệ mới nổi như thu hồi, sử dụng và lưu trữ carbon (CCUS) và sản xuất hydro.
Câu Hỏi Thường Gặp Về Phần Mềm PIPENET
PIPENET là phần mềm phân tích dòng chảy nhanh và chính xác cho mạng đường ống và ống dẫn, được phát triển bởi Sunrise Systems. PIPENET là công cụ tiêu chuẩn hàng đầu trong thiết kế hệ thống đường ống công nghiệp, được sử dụng trên toàn thế giới trong suốt 25 năm qua.
PIPENET bao gồm 3 module chuyên biệt:
- (1) Standard — phân tích dòng chảy ở trạng thái ổn định cho chất lỏng, khí, hơi và hệ thống điều hòa không khí;
- (2) Spray/Sprinkler — thiết kế hệ thống phòng cháy chữa cháy tuân thủ tiêu chuẩn NFPA;
- (3) Transient — phân tích hiện tượng búa nước, búa hơi và tính toán lực thủy lực ở trạng thái quá độ.
Module PIPENET Spray/Sprinkler tuân thủ các tiêu chuẩn NFPA 13 (hệ thống sprinkler), NFPA 15 (hệ thống phun nước cố định), NFPA 16 (bọt chữa cháy) và các tiêu chuẩn quốc gia khác.
PIPENET được sử dụng trong dầu-khí, LNG, sản xuất điện, đóng tàu, nhà máy hóa dầu, nhà máy lọc dầu, công nghệ cứu hỏa, CCUS và sản xuất hydro — bởi các công ty quy mô lớn và nhỏ trên toàn thế giới.
PIPENET có thể: tính toán kích thước ống, lựa chọn bơm theo đặc tính nhà sản xuất, phân tích thủy lực (Hazen-Williams & Darcy-Weisbach), mô phỏng xâm thực, kiểm tra sủi bọt, tính toán đường kính Orifice Plate, mô phỏng van đóng/ống đứt, và sinh file lực-thời gian cho phần mềm FEA.
PIPENET cho phép lựa chọn giữa hai phương trình tiêu chuẩn: Hazen-Williams (phổ biến cho hệ thống nước và PCCC) và Darcy-Weisbach (chính xác cao cho điều kiện dòng chảy phức tạp).
Liên Hệ TrueTech — Nhà Phân Phối PIPENET Tại Việt Nam
Đội ngũ kỹ sư chuyên trách sẵn sàng hỗ trợ demo, tư vấn triển khai và đào tạo sử dụng PIPENET cho dự án của bạn.
Đội ngũ kỹ sư hỗ trợ kỹ thuật chuyên sâu
Tư vấn triển khai & đào tạo sử dụng phần mềm
Nhà phân phối phần mềm PIPENET tại Việt Nam
