OrcaFlex

Phần Mềm Phân Tích Động Hàng Đầu Thế Giới Cho Hệ Thống Ngoài Khơi

Khi nói đến phần mềm phân tích động (dynamic analysis) cho thiết kế hệ thống nổi và công trình ngoài khơi, không có gói phần mềm nào sánh kịp sức mạnh, hiệu năng và khả năng của OrcaFlex. Được phát triển bởi Orcina (Vương quốc Anh) từ năm 1986, OrcaFlex đã được kiểm chứng qua hàng nghìn dự án trên toàn cầu trong các lĩnh vực: hệ thống ống dẫn đứng, vận chuyển và lắp đặt, neo đậu, trải ống, năng lượng tái tạo, hệ thống kéo, nuôi trồng thủy sản và cầu nổi.

Nhận tư vấn miễn phí Tải brochure OrcaFlex

Tính Năng Kỹ Thuật Vượt Trội Của OrcaFlex

Khám phá các công nghệ cốt lõi giúp OrcaFlex trở thành phần mềm phân tích động mạnh mẽ và linh hoạt nhất trong ngành công nghiệp ngoài khơi.

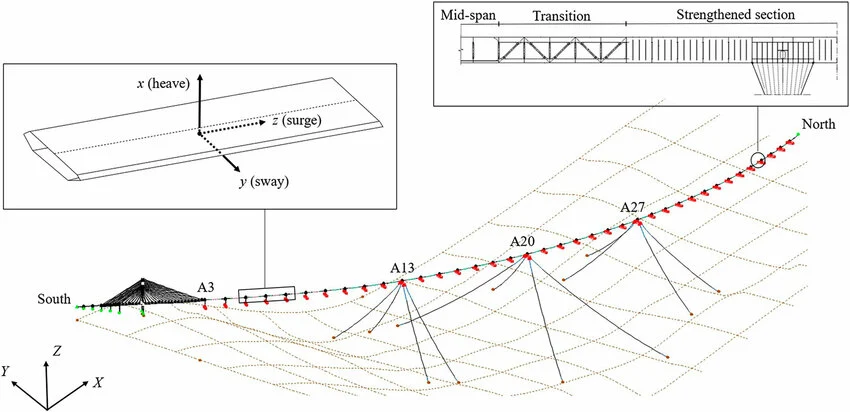

Phân Tích Động 3D Phi Tuyến Và Phương Pháp Phần Tử Hữu Hạn

Phân Tích Động 3D Phi Tuyến Và Phương Pháp Phần Tử Hữu Hạn

OrcaFlex sử dụng thuật toán phần tử hữu hạn (FEM) tiên tiến với 6 bậc tự do (DoF) tại mỗi nút, cho phép mô phỏng chính xác các hệ thống phức tạp trong miền thời gian và tần số.
  • Phân tích 3D, phi tuyến (nonlinear), chuyển vị lớn (large displacement) với độ chính xác đã được kiểm chứng
  • Ghép nối đầy đủ lực căng (tension), uốn (bending) và xoắn (torsion) trong cùng một mô hình
  • Công thức phần tử hữu hạn (FE formulation) chính xác, hiệu quả và đã được chứng minh qua hàng thập kỷ
  • Phương pháp miền thời gian phi tuyến (nonlinear time domain): ẩn (implicit) và hiện (explicit)
  • Phương pháp miền tần số tuyến tính (linear frequency domain): bậc 1 và bậc 2
  • Phân tích giả tĩnh (quasi-dynamic analysis) cho các bài toán cần tốc độ cao
  • Phân tích khởi động lại (restart analysis) để tiếp tục mô phỏng từ trạng thái trước
  • Phần tử 6 DoF tại mỗi nút, tùy chọn phần tử 3 DoF để tối ưu hiệu năng
  • Mô hình hóa nén và tải giật (snatch load) của đường ống cực kỳ ổn định
  • Phân tích tĩnh cực nhanh và ổn định, động lực học được tăng dần (ramped-up) để loại bỏ quá độ ban đầu
Mô Hình Hóa Đối Tượng Đa Dạng

Mô Hình Hóa Đối Tượng Đa Dạng

OrcaFlex cung cấp thư viện đối tượng mô hình phong phú, từ đường ống, turbine gió, tàu thuyền đến phao và các cấu kiện phụ trợ, cho phép xây dựng mọi hệ thống ngoài khơi.
  • Đường ống (Lines): ghép nối đầy đủ độ cứng uốn, xoắn và dọc trục; mô hình Bend Stiffener và Tapered Stress Joint; mô phỏng pre-bend (ví dụ: spool pieces); hiệu ứng dòng chảy nội bộ ly tâm và Coriolis; tùy chọn slug flow và free flooding; nhiều lớp phủ (coatings) và lót (linings); độ cứng phi tuyến và mô hình trễ 3D (3D hysteresis); ma sát Coulomb không đẳng hướng với đáy biển; mô hình va chạm (clashing) và tiếp xúc (contact) giữa các đường ống; cấp và thu ống (line feeding)
  • Turbine gió (Turbines): đối tượng turbine trục ngang chuyên dụng; tải khí động học qua mô hình BEM (Blade Element Momentum); khí động học không ổn định (González, Minnema Pierce); cánh linh hoạt nắm bắt hiệu ứng đàn hồi khí (aeroelastic); điều khiển pitch tập thể hoặc từng cánh; giao diện API cho bộ điều khiển kiểu Bladed DLL; mô hình gió biến thiên không gian bao gồm gió rối toàn trường (full field turbulent wind)
  • Tàu thuyền (Vessels): RAO chuyển vị bậc 1, chuyển động điều hòa, file lịch sử thời gian; tải RAO bậc 1, QTF bậc 2 (tổng và hiệu); ghép nối thủy động lực học đa vật thể (multi-body hydrodynamic coupling); RAO trạng thái biển (sea state RAOs) cho che chắn sóng; báo cáo khoảng hở không khí (air gap)
  • Phao (Buoys): mô hình 3D và 6D đầy đủ; tùy chọn SPAR cho xi-lanh đồng trục; tải chất lỏng tính trên bề mặt ướt tức thời; tải va đập khi vào và ra khỏi nước (water entry/exit slam loads) theo DNV H103, RP-C205
  • Hình khối, Tời, Liên kết, Ràng buộc (Shapes, Winches, Links, Constraints): bề mặt biên với ma sát; mặt phẳng, khối hộp, xi-lanh, bellmouth; mô hình moonpool với nước bị giữ; tời với nhiều tùy chọn điều khiển chiều dài hoặc lực căng; lò xo tuyến tính và phi tuyến; ràng buộc bậc tự do cá nhân
Phân Tích Mỏi Và Dao Động Xoáy

Phân Tích Mỏi Và Dao Động Xoáy

OrcaFlex tích hợp công cụ phân tích mỏi đa luồng và phân tích dao động cảm ứng xoáy (VIV) hàng đầu ngành, giúp đánh giá tuổi thọ và an toàn kết cấu ngoài khơi.
  • Tính toán mỏi đa luồng (multi-threaded) với tùy chọn phân tích mỏi đều (regular), rainflow và phổ (spectral)
  • 5 phương pháp tính thiệt hại mỏi: ống đồng nhất (S-N), hệ số ứng suất cho lớp mặt cắt (S-N), neo đậu (T-N), SHEAR7, và ứng suất do người dùng tính bên ngoài
  • Đường cong S-N và T-N dạng bảng hoặc tham số hóa với 4 mô hình ứng suất trung bình
  • Phân tích tại nhiều điểm chu vi trên mặt trong (ID) và mặt ngoài (OD), nhiều vị trí đường ống với hệ số tập trung ứng suất khác nhau
  • Kết quả thiệt hại dạng bảng, biểu đồ và tổng hợp histogram
  • Phân tích VIV sử dụng các phương pháp hàng đầu, tất cả đều ghép nối (coupled), áp dụng tải VIV trực tiếp lên đường ống
  • Tổng quát hóa cho hành vi 3D, hiệu suất cao (mọi mô hình VIV dùng cùng mô hình FE)
  • Giao diện SHEAR7 và VIVA đã được kiểm thử và tài liệu hóa đầy đủ
  • Mô hình bộ dao động thức (wake oscillator): Milan hoặc Iwan và Blevins; mô hình triệt tiêu VIV; tăng lực cản nội tuyến
  • Mô hình theo dõi xoáy (vortex tracking): lý thuyết lớp biên, phương trình Navier-Stokes không nhớt
Phân Tích Nhiễu Xạ OrcaWave

Phân Tích Nhiễu Xạ OrcaWave

OrcaWave là chương trình phân tích nhiễu xạ độc lập đi kèm miễn phí với OrcaFlex, tính toán tải và đáp ứng cho vật thể ướt dưới tác động sóng mặt nước bằng lý thuyết dòng thế (potential flow theory).
  • Tính toán RAO tải, RAO chuyển vị, ma trận khối lượng phụ (added mass) và cản (damping)
  • Xuất QTF Newman, QTF đầy đủ (full QTFs), RAO trạng thái biển (sea state RAOs)
  • Hỗ trợ tấm lưỡng cực (dipole panels) cho kết cấu thành mỏng và phần tử Morison
  • Phân tích đơn hoặc đa vật thể, liên kết cứng hoặc không cứng
  • Hỗ trợ nhiều định dạng file lưới: WAMIT.gdf, Nemoh.dat, Aqwa.dat, Sesam.fem, Hydrostar.hst, Gmsh.msh, Wavefront.obj
  • Công cụ xem và xác thực lưới (mesh validation), chuyển dữ liệu liền mạch sang OrcaFlex
  • Xử lý hàng loạt (batch processing) và tự động hóa qua OrcFxAPI
  • Cải tiến Version 11.6: kết quả áp suất tấm miền thời gian, lò xo và bộ giảm chấn, cải thiện hiệu năng xác thực lưới
Tự Động Hóa Và Năng Suất

Tự Động Hóa Và Năng Suất

OrcaFlex cung cấp bộ công cụ tự động hóa toàn diện từ giao diện Python, Matlab đến xử lý hàng loạt đa luồng, giúp kỹ sư tăng tốc quy trình phân tích mà không cần mua thêm mô-đun.
  • Thực thi 32-bit và 64-bit, xử lý song song tích hợp (integral parallel processing) cho phần cứng đa lõi, miễn phí
  • Bảng tính OrcaFlex Excel cho tiền xử lý và hậu xử lý
  • Xử lý hàng loạt đa luồng, không cần giám sát (unattended batch processing): file dữ liệu, batch scripts, phân tích mỏi, hậu xử lý Python/command script
  • Giao diện lập trình cấp thấp (C, C++, Delphi) và cấp cao (Matlab, Python)
  • Tự động thực thi SHEAR7 và VIVA từ OrcaFlex
  • Tự động hóa xây dựng mô hình: wave search, Line Type Wizard, Plasticity Wizard, Setup Wizard
  • Distributed OrcaFlex tối ưu hóa thời gian xử lý nhàn rỗi trong môi trường đa giấy phép
  • OrcaFlex Licence Monitor để quản lý giấy phép tập trung
  • Khả năng sử dụng như thư viện (library) duy nhất trong phân khúc, cho phép tích hợp vào phần mềm bên thứ ba
Mô Tả Môi Trường Toàn Diện

Mô Tả Môi Trường Toàn Diện

OrcaFlex cho phép mô tả đầy đủ các điều kiện môi trường biển bao gồm sóng, gió, dòng chảy và đáy biển với nhiều mô hình toán học linh hoạt.
  • Biển (Sea): mật độ nước, độ nhớt động học, nhiệt độ do người dùng định nghĩa, biến thiên theo chiều ngang và chiều sâu
  • Đáy biển (Seabed): mặt phẳng ngang, nghiêng, 2D hoặc 3D; mô hình đất: đàn hồi tuyến tính, trễ phi tuyến (nonlinear hysteretic), mô hình P-y; ma sát Coulomb không đẳng hướng; hỗ trợ đường ống chôn (buried lines) cho phân tích oằn nổi (upheaval buckling)
  • Gió (Wind): mật độ không khí tùy chỉnh; vận tốc không đổi hoặc phổ (NPD, API, ESDU); gió toàn trường (full field wind); hệ số biến thiên theo chiều dọc
  • Sóng (Waves): sóng đều (Airy, Stokes bậc 5, Dean Stream Function, Cnoidal) và sóng không đều (ISSC, JONSWAP, Ochi-Hubble, Torsethaugen, Gaussian swell, người dùng định nghĩa, Time History); nhiều chuỗi sóng đồng thời; kéo dài chất lỏng (fluid stretching); phân tán sóng theo hướng
  • Dòng chảy (Current): 3D, phi tuyến, độ lớn và hướng có thể biến thiên theo thời gian
Giao Diện Người Dùng Trực Quan

Giao Diện Người Dùng Trực Quan

OrcaFlex sở hữu giao diện đồ họa tương tác hoàn toàn với khả năng hiển thị wireframe và shaded graphics tiên tiến, giúp kỹ sư xây dựng mô hình và kiểm tra kết quả trực quan.
  • Giao diện người dùng bản địa (native UI) tương tác đầy đủ
  • Đồ họa wireframe và shaded graphics với PBR (Physically Based Rendering), phối cảnh, ánh sáng và đổ bóng
  • Tùy chọn camera di chuyển (moving camera)
  • Nhiều khung nhìn 3D đồng thời với bộ lọc khung nhìn (view filters) tùy chỉnh theo từng khung nhìn (mới trong v11.6)
  • Model Browser dạng dockable mạnh mẽ
  • Công cụ so sánh file (file comparison tools)
  • Import kéo và thả (drag-and-drop), tự động import cho OrcaWave, AQWA, WAMIT
  • Kiểm tra tính thực tế RAO bằng đồ họa (graphical RAO realism checks)
  • Wizard thuộc tính tích hợp, hàm bên ngoài, import dữ liệu lịch sử thời gian
  • Hỗ trợ đơn vị SI, US và đơn vị tùy chỉnh
  • Nhiều khung nhìn 3D kết quả đồng thời, biểu đồ và bảng kết quả
  • Tiện ích workspace, replay wizard, xuất file AVI
  • Tùy chọn Python nhúng (embedded Python) cho hậu xử lý

Giá Trị Kinh Tế Mà OrcaFlex Mang Lại

Không chỉ là công cụ kỹ thuật, OrcaFlex mang đến lợi ích kinh doanh đo lường được cho doanh nghiệp: tiết kiệm thời gian, giảm rủi ro và tối ưu chi phí đầu tư.

Gói Tích Hợp Duy Nhất, Không Mô-Đun

OrcaFlex là phần mềm duy nhất trong phân khúc có cấu trúc không mô-đun: mọi tính năng đều nằm trong một gói duy nhất, không cần mua thêm bất kỳ mô-đun nào.

  • Mọi công cụ phân tích (riser, mooring, pipelay, turbine, fatigue, VIV, OrcaWave) đều tích hợp sẵn
  • Xử lý đa luồng (multi-threading) miễn phí, không tính thêm phí
  • Distributed OrcaFlex tối ưu hóa hiệu suất trong môi trường nhiều giấy phép
  • Không phát sinh chi phí ẩn khi mở rộng phạm vi phân tích
  • Giảm đáng kể tổng chi phí sở hữu (TCO) so với các phần mềm cạnh tranh phải mua từng module riêng lẻ

Đảm Bảo Chất Lượng Và Quản Lý Rủi Ro

OrcaFlex được phát triển theo quy trình đảm bảo chất lượng, kiểm thử và xác thực nghiêm ngặt, giúp khách hàng tự tin quản lý rủi ro và xác nhận thiết kế.

  • Quy trình phát triển, kiểm thử và xác thực (QA, testing, validation) chặt chẽ
  • Kết quả đã được xác thực chéo với OFFPIPE cho phân tích pipelay: đồng thuận gần như hoàn hảo
  • Xác thực turbine gió chéo với OpenFAST và HAWC2: kết quả rất sát
  • Giúp khách hàng quản lý rủi ro, giảm thiểu sai sót, xác nhận và cải tiến thiết kế
  • Tài liệu kỹ thuật đầy đủ, file trợ giúp nhạy ngữ cảnh (context-sensitive help)

Hỗ Trợ Kỹ Thuật Đẳng Cấp Thế Giới

Orcina nổi tiếng toàn cầu về dịch vụ hỗ trợ kỹ thuật tận tâm, và TrueTech mang đến lớp hỗ trợ tiếng Việt chuyên sâu ngay tại Việt Nam.

  • Đội ngũ hỗ trợ Orcina gồm kỹ sư cơ khí, nhà toán học, kiến trúc sư hải quân và kỹ sư phần mềm giàu kinh nghiệm
  • Phản hồi nhanh, chi tiết và tận tâm theo đánh giá của khách hàng toàn cầu
  • TrueTech cung cấp hỗ trợ kỹ thuật tiếng Việt với 30 năm kinh nghiệm trong lĩnh vực phần mềm kỹ thuật
  • Khóa đào tạo tiêu chuẩn hoặc tùy chỉnh theo yêu cầu doanh nghiệp
  • Hợp đồng MUS (Bảo trì, Nâng cấp và Hỗ trợ) toàn diện: 12 tháng miễn phí với mọi giao dịch mua, bao gồm suốt thời gian thuê

Linh Hoạt Cấp Phép Và Giá Cạnh Tranh

OrcaFlex cung cấp nhiều tùy chọn cấp phép phù hợp mọi quy mô doanh nghiệp, từ kỹ sư độc lập đến tập đoàn đa quốc gia, với mức giá cạnh tranh và chiết khấu đa bản sao.

  • Mua đứt (purchase), thuê theo tháng (lease), hoặc thuê sang mua (lease-to-purchase)
  • Chiết khấu hấp dẫn cho mua nhiều bản sao (multi-copy discounts)
  • Cấp phép toàn cầu, không giới hạn vị trí sử dụng
  • Sắp xếp cấp phép tùy chỉnh cho tập đoàn lớn và người dùng cá nhân
  • Demo miễn phí kèm bộ mô hình mẫu để đánh giá trước khi mua
  • Demo và mô hình mẫu miễn phí từ TrueTech để khách hàng Việt Nam trải nghiệm trước

Ứng Dụng OrcaFlex Theo Ngành Công Nghiệp

OrcaFlex phục vụ hầu hết mọi yêu cầu kỹ thuật ngầm dưới biển và ngoài khơi, từ dầu khí truyền thống đến năng lượng tái tạo và quốc phòng.

Hệ Thống Riser Và Đường Ống

OrcaFlex mô phỏng chính xác mọi loại riser và đường ống ngầm với khả năng ghép nối đầy đủ lực căng, uốn, xoắn và tương tác đáy biển.

  • Riser căng (tensioned marine risers), Riser xích thép (Steel Catenary Risers, SCR)
  • Hệ thống ống dẫn đứng lai, ống dẫn đứng mềm, dây cung cấp điều khiển và dữ liệu
  • Phân tích trải ống với giao diện hỗ trợ chuyên dụng cho con lăn trên giá đỡ dẫn hướng
  • Kiểm tra tiêu chuẩn tích hợp: API RP 1111, DNV OS F101, DNV OS F201, PD 8010
  • Mô hình tiếp xúc ống trong ống (pipe-in-pipe), piggyback, kéo ống qua J-tube
  • Lay table tự động hóa qua Python hoặc Excel
  • Xác thực chéo với OFFPIPE: kết quả đồng thuận gần như hoàn hảo

Neo Đậu Và Hiệu Năng Toàn Cục

OrcaFlex phân tích toàn diện mọi cấu hình neo đậu từ neo trải rộng đến neo tháp và neo một điểm, với khả năng ghép nối đầy đủ giữa tàu và hệ thống neo.

  • Hệ thống neo phân tán (spread mooring), neo cầu cảng (jetty mooring)
  • Neo turret (ngoài và trong), neo đơn (Single Point Moorings)
  • Hệ thống neo hải dương học (oceanographic mooring)
  • Neo nuôi trồng thủy sản (aquaculture mooring)
  • Phân tích miền tần số, giả tĩnh và miền thời gian phi tuyến cho hệ thống neo nổi
  • Ghép nối đầy đủ tàu và đường ống (fully coupled vessel-line analysis)

Điện Gió Ngoài Khơi

OrcaFlex tích hợp đối tượng turbine gió chuyên dụng với mô hình khí động học BEM, cho phép phân tích ghép nối đầy đủ cho cả turbine cố định lẫn nổi.

  • Đối tượng turbine trục ngang chuyên dụng, rotor quay theo hoặc ngược chiều kim đồng hồ
  • Tải khí động học qua mô hình BEM (Blade Element Momentum)
  • Cánh linh hoạt nắm bắt hiệu ứng đàn hồi khí (aeroelastic coupling)
  • Điều khiển pitch tập thể hoặc từng cánh, giao diện API cho bộ điều khiển kiểu Bladed DLL
  • Mô hình gió biến thiên theo không gian: gió rối toàn trường, cắt dọc, cắt ngang, gió giật
  • Phân tích hệ thống neo cho nền tảng nổi (floating platform mooring)
  • Phân tích cáp điện xuất (export power cable) và hệ thống bảo vệ cáp (CPS)
  • Xác thực chéo với OpenFAST và HAWC2: kết quả rất sát

Vận Chuyển, Lắp Đặt Và Tháo Dỡ

OrcaFlex mô phỏng mọi giai đoạn vòng đời dự án ngoài khơi từ hạ thủy, lắp đặt thiết bị ngầm đến tháo dỡ và nâng nặng.

  • Phân tích trải ống (pipelay), triển khai neo và hệ thống neo
  • Lắp đặt riser, trải cáp động (cable lay dynamics)
  • Triển khai qua vùng sóng vỗ (through-splash zone deployment)
  • Lắp đặt thiết bị ngầm nước sâu (deep water installation)
  • Triển khai và vận hành cày đáy biển (seabed plough)
  • Động lực học nâng ngoài khơi (offshore lift dynamics)
  • Nối bằng cách uốn và kéo ngang qua đáy biển
  • Kéo ống qua ống chữ J, mô phỏng khớp nối và bản lề
  • Tháo dỡ và nâng nặng, nổi chồng và ghép nối

Hệ Thống Phao Và Ống Mềm

OrcaFlex mô hình hóa đầy đủ các hệ thống phao CALM, SPAR, phao giữa nước và các cấu hình ống mềm dưới phao, nổi và ngoài khơi.

  • Phao CALM (Catenary Anchor Leg Mooring)
  • Phao SPAR
  • Vòm giữa nước (mid-water arches)
  • Phao khí tượng hải dương (metocean buoys)
  • Ống mềm dưới phao (under-buoy hoses), ống xả tải (offloading hoses), ống nổi (floating hoses)

Hệ Thống Kéo, Quốc Phòng Và Ứng Dụng Khác

OrcaFlex phục vụ các ứng dụng đặc thù từ hệ thống kéo địa chấn, mô phỏng quốc phòng đến phân tích ổn định đáy biển và lưới an ninh hàng hải.

  • Động lực học bó ống kéo (towed bundle dynamics), mảng địa chấn (seismic arrays), vật thể kéo (towed bodies)
  • Quốc phòng: nghiên cứu quét mìn (minesweeping), tiếp tế trên biển (ship-to-ship replenishment), mô phỏng sonar nhúng (dunking sonar), hệ thống hạ cánh trực thăng, phao và lưới bảo vệ nổi
  • Phân tích ổn định đáy biển (seabed stability), phân tích dấu chân ROV (ROV footprint)
  • Thiết kế chằng buộc trên biển (sea fastening)
  • Lưới nuôi trồng thủy sản và lưới an ninh hàng hải
  • Tải băng chuyền và cuộn ống, phân tích tải trọng động đất
  • Lưới nuôi trồng thủy sản và lưới an ninh hàng hảiCầu nổi (floating bridges), kết cấu dây văng (cable-stayed structures), định tuyến cáp nhà máy (factory cable routing)
Xem thêm ứng dụng từ hãng

Câu Hỏi Thường Gặp Về OrcaFlex

OrcaFlex là phần mềm phân tích động (dynamic analysis) hàng đầu thế giới do Orcina (Anh Quốc) phát triển từ năm 1986, chuyên dùng để mô phỏng và phân tích hệ thống hàng hải ngoài khơi.
  • Phân tích động 3D phi tuyến cho riser, mooring, đường ống ngầm, turbine gió nổi và hàng trăm ứng dụng khác
  • Sử dụng phương pháp phần tử hữu hạn (FEM) với 6 bậc tự do tại mỗi nút
  • Hỗ trợ miền thời gian phi tuyến, miền tần số tuyến tính và phân tích giả tĩnh
  • Được sử dụng rộng rãi trong dầu khí, điện gió ngoài khơi, hải dương học, quốc phòng và nuôi trồng thủy sản

Liên Hệ TrueTech Để Nhận Tư Vấn Và Demo OrcaFlex Miễn Phí

Đội ngũ kỹ sư TrueTech với 30 năm kinh nghiệm sẵn sàng hỗ trợ bạn lựa chọn, triển khai và tối ưu hóa OrcaFlex cho dự án ngoài khơi.
