Hexagon MinePlan (MineSight)
Phần Mềm Khai Thác Khoáng Sản Lộ Thiên và Hầm Lò
Hexagon MinePlan là thế hệ kế thừa của MineSight, nền tảng phần mềm khai thác khoáng sản (Mining Software) được hàng nghìn kỹ sư tại hàng trăm mỏ trên thế giới tin dùng. Từ trực quan hóa đám mây điểm (Point Cloud), mô hình hóa địa chất, ước tính trữ lượng (Reserves) đến tối ưu hóa lịch khai thác bằng thuật toán MILP, mọi quy trình được hợp nhất trên một nền tảng duy nhất.
Tính Năng Nổi Bật Của Hệ Sinh Thái Hexagon MinePlan
Các module phần mềm kế hoạch mỏ Hexagon MinePlan, được tổ chức theo quy trình làm việc từ thu thập dữ liệu đến sản xuất.

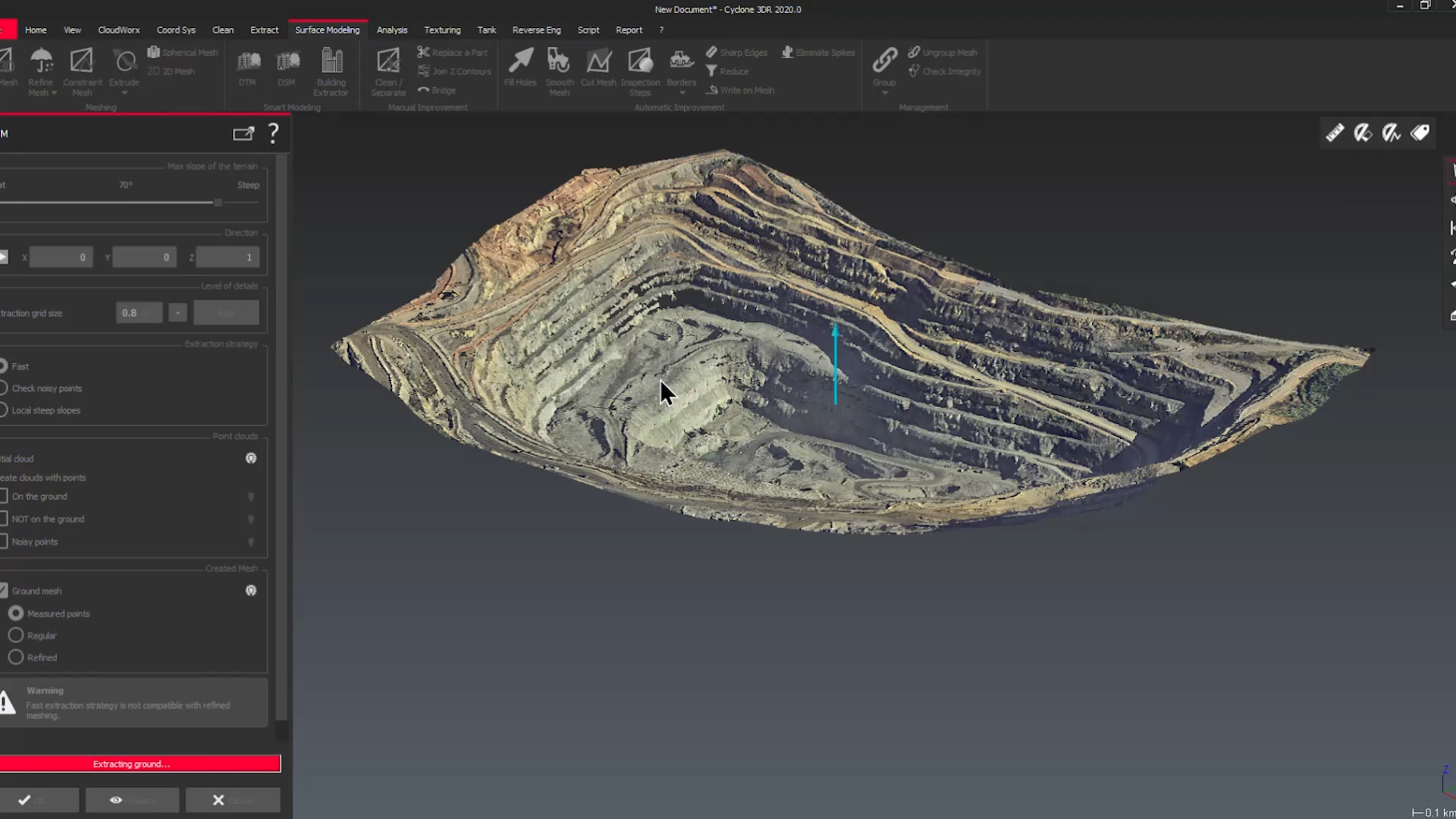

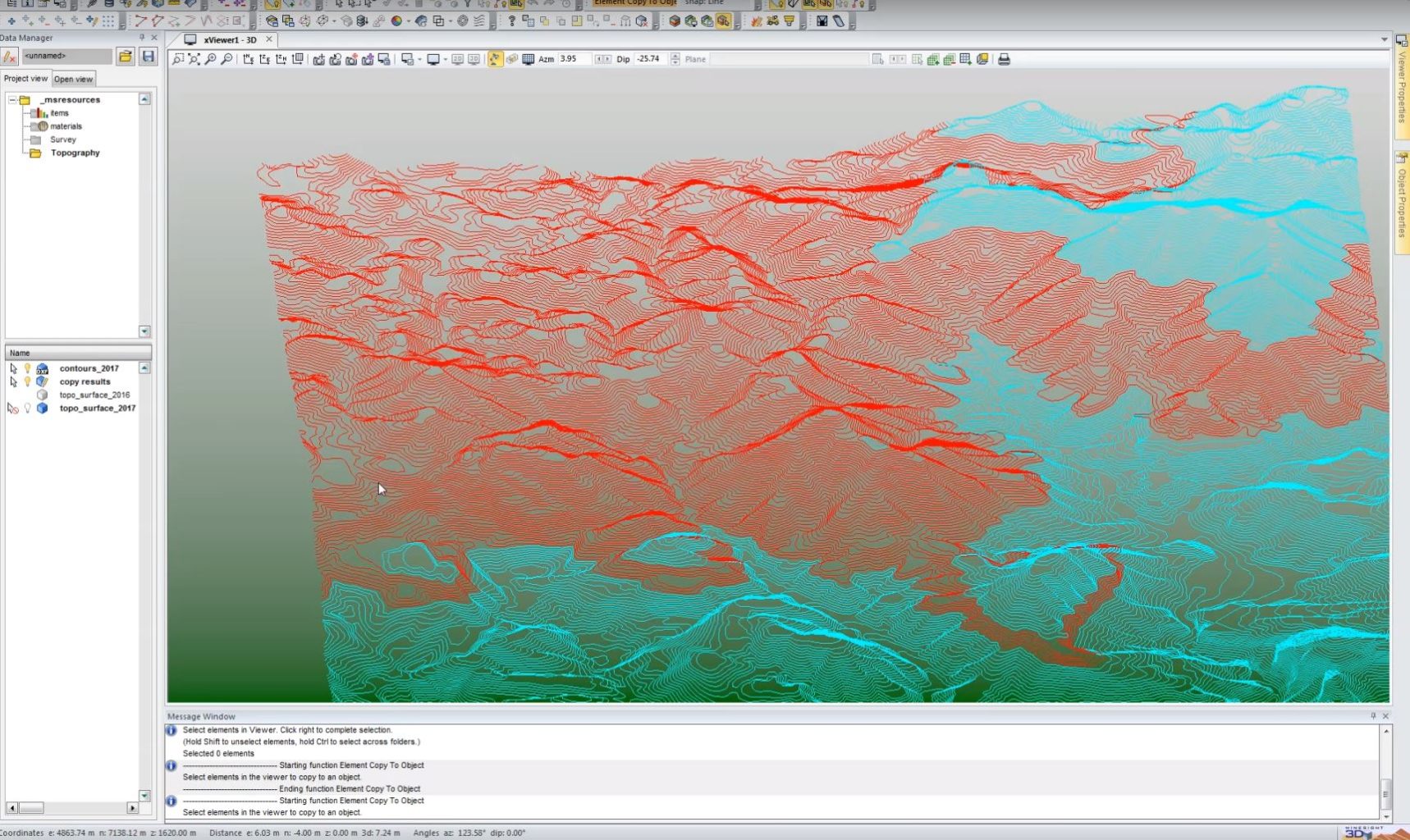

MinePlan 3D và Pit Expansion Tool: Trực Quan Hóa và Thiết Kế Mỏ
Mô đun nền tảng cho mô hình hóa 3D, thiết kế CAD và tạo phương án moong khai thác trong thời gian ngắn.
- Phần mềm mô hình hóa 3D duy nhất hỗ trợ quy trình linh hoạt từ thăm dò đến sản xuất cho mọi loại khoáng sản, cả mỏ lộ thiên (Open Pit) và mỏ hầm lò (Underground).
- Engine Boolean tốc độ cao xử lý khối lượng dữ liệu lớn, trực quan hóa đám mây điểm (Point Cloud) ngay trong ứng dụng.
- Nền tảng tích hợp duy nhất, không cần chuyển dữ liệu giữa các mô đun lập kế hoạch, tương thích với các giải pháp Hexagon khác.
- Pit Expansion Tool tạo nhanh thiết kế moong, bãi thải, đê đập với dốc tầng phức tạp theo phương vị tường hoặc mã mô hình, kèm switchback và tâm tuyến ramp.
- Tích hợp với mô hình khối (Block Model) và trữ lượng để so sánh nhiều phương án thiết kế trong giai đoạn quy hoạch.

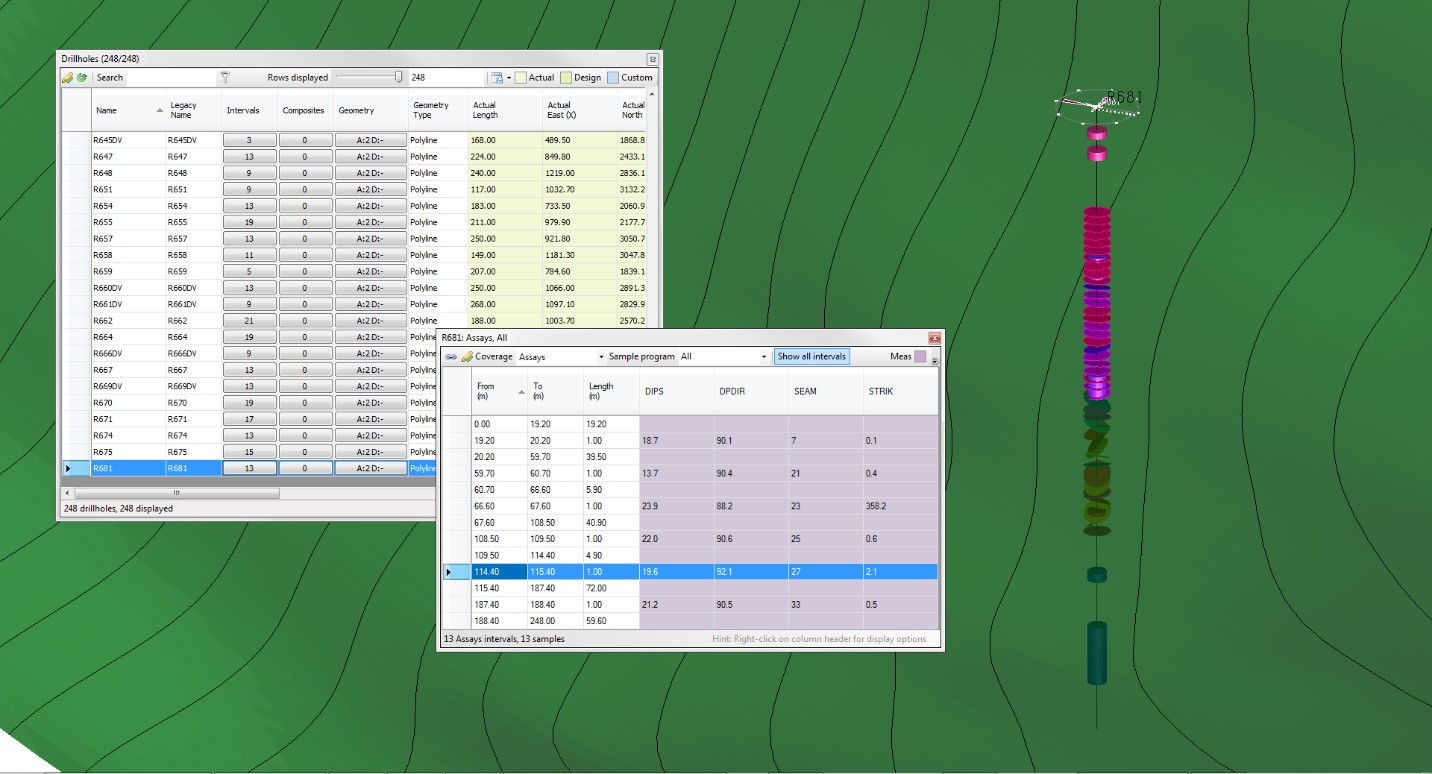

GeoSlate và Drillhole Manager: Dữ Liệu Khoan Từ Hiện Trường Đến Cơ Sở Dữ Liệu
Thu thập dữ liệu lỗ khoan ngoài hiện trường bằng máy tính bảng và quản lý tập trung với QAQC tích hợp.
- GeoSlate: ứng dụng ghi log địa chất tối ưu cho máy tính bảng Android bền bỉ, thu thập dữ liệu ngoại tuyến tại mọi địa điểm.
- Đồng bộ tức thì qua Wi-Fi bằng công nghệ microservice vào cơ sở dữ liệu khoan MinePlan, giảm tối đa thời gian nhập liệu, đối chiếu và QA/QC thủ công.
- Drillhole Manager: lưu trữ an toàn dữ liệu lỗ khoan, lỗ nổ mìn và mẫu trên nền SQL không giới hạn dung lượng, tùy chọn SQL Express cho tập dữ liệu đến 10 GB.
- Tích hợp compositing theo bench và chiều dài cố định, coding, spearing, lọc và kiểm chứng dữ liệu; mô đun QAQC quản lý mẫu trong suốt quá trình thử nghiệm phòng thí nghiệm, hỗ trợ chứng chỉ, biểu đồ, thống kê và định dạng bên thứ ba gồm LIMS.
- Trình xem ảnh lõi khoan tích hợp 3D Viewer, công cụ tương quan lỗ khoan trên mặt cắt và stereonet phân tích cấu trúc, phân quyền đa người dùng.

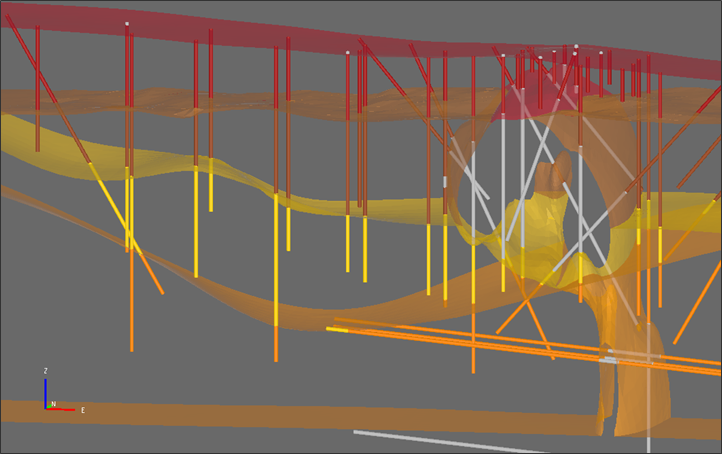

GeoLogic, Basis Modeling và Basis Geostats: Mô Hình Hóa Địa Chất và Mô Hình Khối
Mô hình hóa ẩn, quản lý mô hình khối và nội suy địa thống kê nâng cao trên cùng một nền tảng.
- Mô hình hóa ẩn (Implicit Modeling) tạo mô hình địa chất kín khít, tái lập và kiểm toán được, sẵn sàng mã hóa vào mô hình khối.
- Thuật toán Radial Basis Function tốc độ cao cùng Potential Field cho định hướng bề mặt; xử lý đứt gãy và địa chất phức tạp như mạch quặng phân nhánh, địa tầng phân lớp, phong hóa và bất chỉnh hợp.
- Xây dựng và quản lý mô hình khối 3D, mô hình địa tầng và bề mặt lưới, hỗ trợ khối phụ; tính toán tùy chỉnh bằng QuickCalc và kịch bản Python.
- Nội suy địa thống kê (Geostatistics) đầy đủ: inverse distance, nhiều phương pháp kriging và indicator kriging, uniform conditioning, mô phỏng có điều kiện kèm hậu xử lý thống kê.
- Dynamic Unfolding và Relative Surface Interpolator cho thân quặng uốn nếp; công cụ Logic xây dựng quy trình tùy chỉnh tiết kiệm thời gian cho cả nhóm.

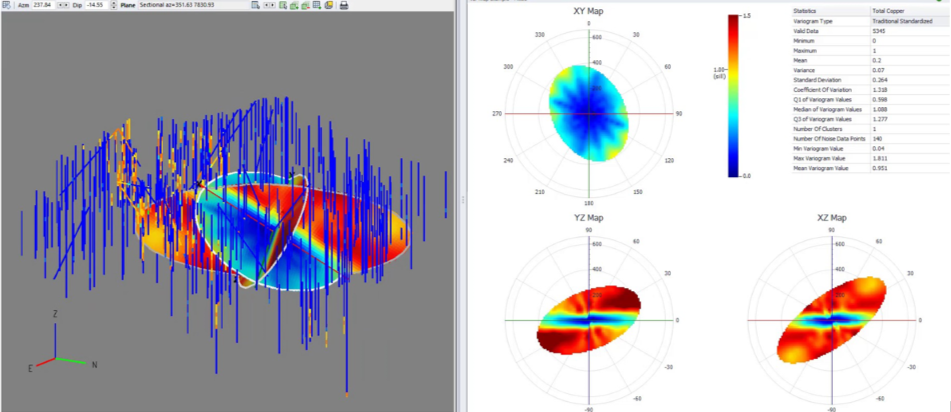

Sigma và Reserves: Thống Kê, Ước Tính Tài Nguyên và Báo Cáo Trữ Lượng
Phân tích thống kê, địa thống kê và báo cáo trữ lượng chuyên nghiệp cho mọi kiểu thân quặng.
- Phân tích thống kê đơn biến, nhị biến và không gian; phân cụm, biểu đồ tiếp xúc và phân tích biến thể nâng cao với bản đồ biến thể 3D cùng chức năng tự động điều chỉnh.
- Ước tính tài nguyên (Resource Estimation) mạnh mẽ và kiểm chứng trong ngành, từ mô hình khối 3D và mô hình địa tầng, kể cả mô hình khối phụ.
- Báo cáo trữ lượng (Reserves) theo hình học hoặc mặt cắt từ solid, polygon và bề mặt lưới; tích lũy theo bench hoặc theo ngưỡng cắt (Cut-off).
- Kiểm soát thứ tự khai thác với khai thác chọn lọc, giá trị ưu tiên và tùy chọn HW/FW.
- Tạo nhanh biểu đồ, đồ thị và báo cáo đa định dạng; lưu và tái sử dụng logic trữ lượng cùng mẫu báo cáo, tích hợp với Schedule Optimizer, Activity Scheduler và Planner.

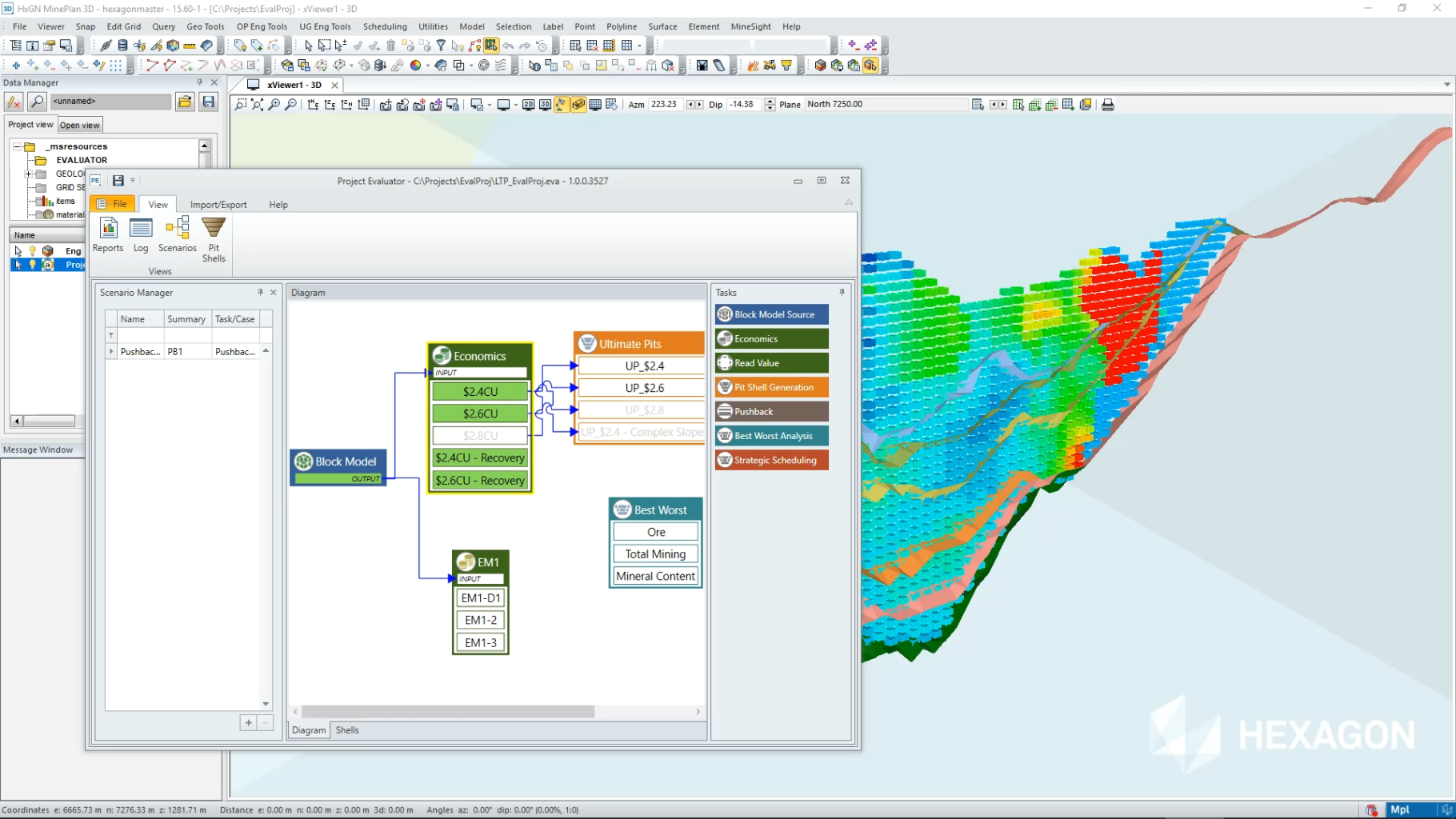

Project Evaluator và Stope Optimizer: Tối Ưu Hóa Chiến Lược Lộ Thiên và Hầm Lò
Xác định ranh giới moong tối ưu và thiết kế lò dừng (stope) tự động để tối đa hóa giá trị dự án.
- Xác định ranh giới moong tối ưu bằng thuật toán Lerchs Grossmann và pseudoflow; chạy hàng loạt kịch bản phân tích nhạy cảm giá và chi phí.
- Canvas kéo thả xây dựng hệ thống kịch bản kinh tế, thiết kế pha, trình tự khai thác và mục tiêu sản lượng để cải thiện NPV.
- Đưa tối ưu hóa MILP chuẩn mực của Schedule Optimizer vào không gian lập kế hoạch chiến lược lần đầu tiên trong ngành.
- Stope Optimizer tự động thiết kế hình dạng stope cho nhiều phương pháp khai thác hầm lò, nhận diện cả stope kinh tế và cận kinh tế.
- Hỗ trợ khung stope bất quy tắc, dùng bề mặt để kiểm soát và giới hạn tạo stope; kết xuất wireframe stope, mô hình khối đã mã hóa và báo cáo.

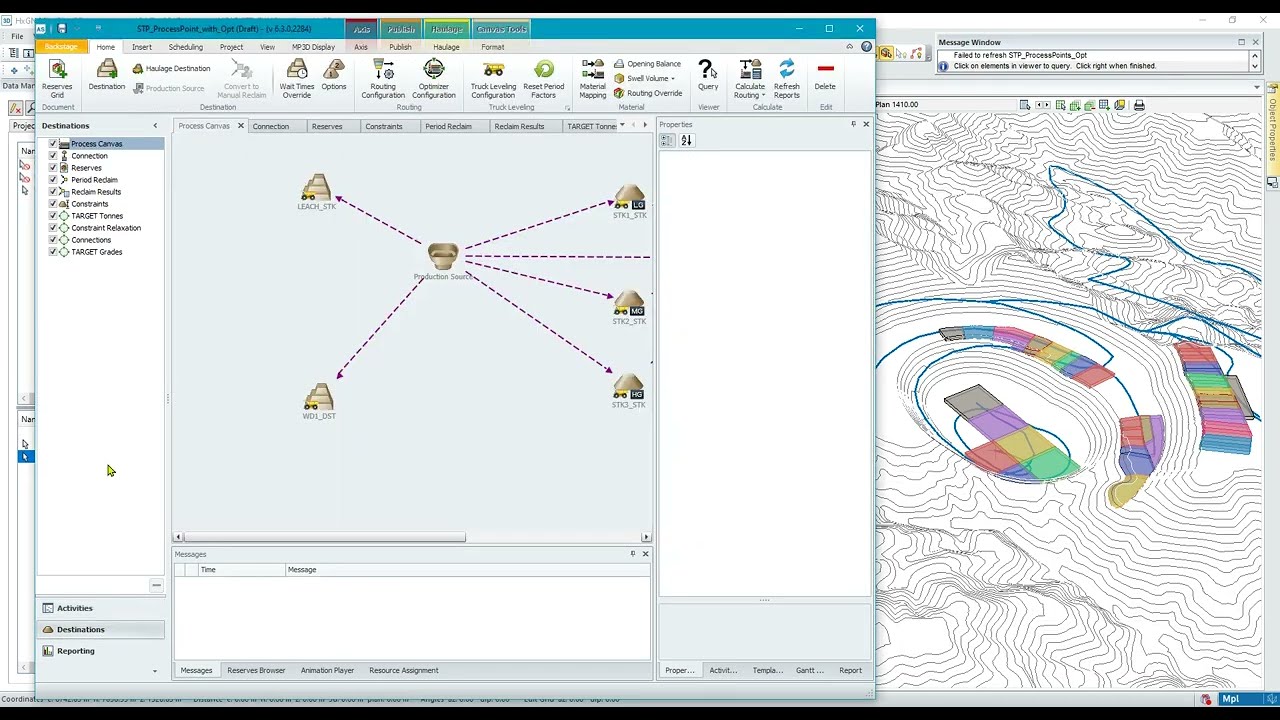

Schedule Optimizer và Activity Scheduler: Lập Lịch Tối Ưu Từ Dài Hạn Đến Ngắn Hạn
Tối ưu hóa trình tự khai thác bằng MILP giải với IBM CPLEX và lập lịch chiến thuật dạng Gantt
- Tạo trình tự khai thác tối ưu bằng quy hoạch nguyên hỗn hợp (MILP) giải bằng IBM CPLEX, tối đa hóa NPV với chiết khấu dòng tiền.
- Lập lịch đa chu kỳ, mạng lưới vận tải cập nhật động theo vật liệu đã khai thác, giới hạn giờ xe tải và ràng buộc tiến độ.
- Ngưỡng cắt điểm đến xác định tự động theo mục tiêu; phân tích tính khả thi để nhận diện và gỡ nút thắt lịch trình.
- Quản lý kho dự trữ và phối trộn với trình tự lấp đầy và phương pháp thu hồi FIFO, LIFO, MWA.
- Activity Scheduler: Gantt và lịch thích ứng cho kế hoạch chiến thuật, gán tài nguyên, thời gian dừng kế hoạch, định tuyến vật liệu theo mục tiêu điểm đến và xuất bản kế hoạch sang MineOperate UG Pro.

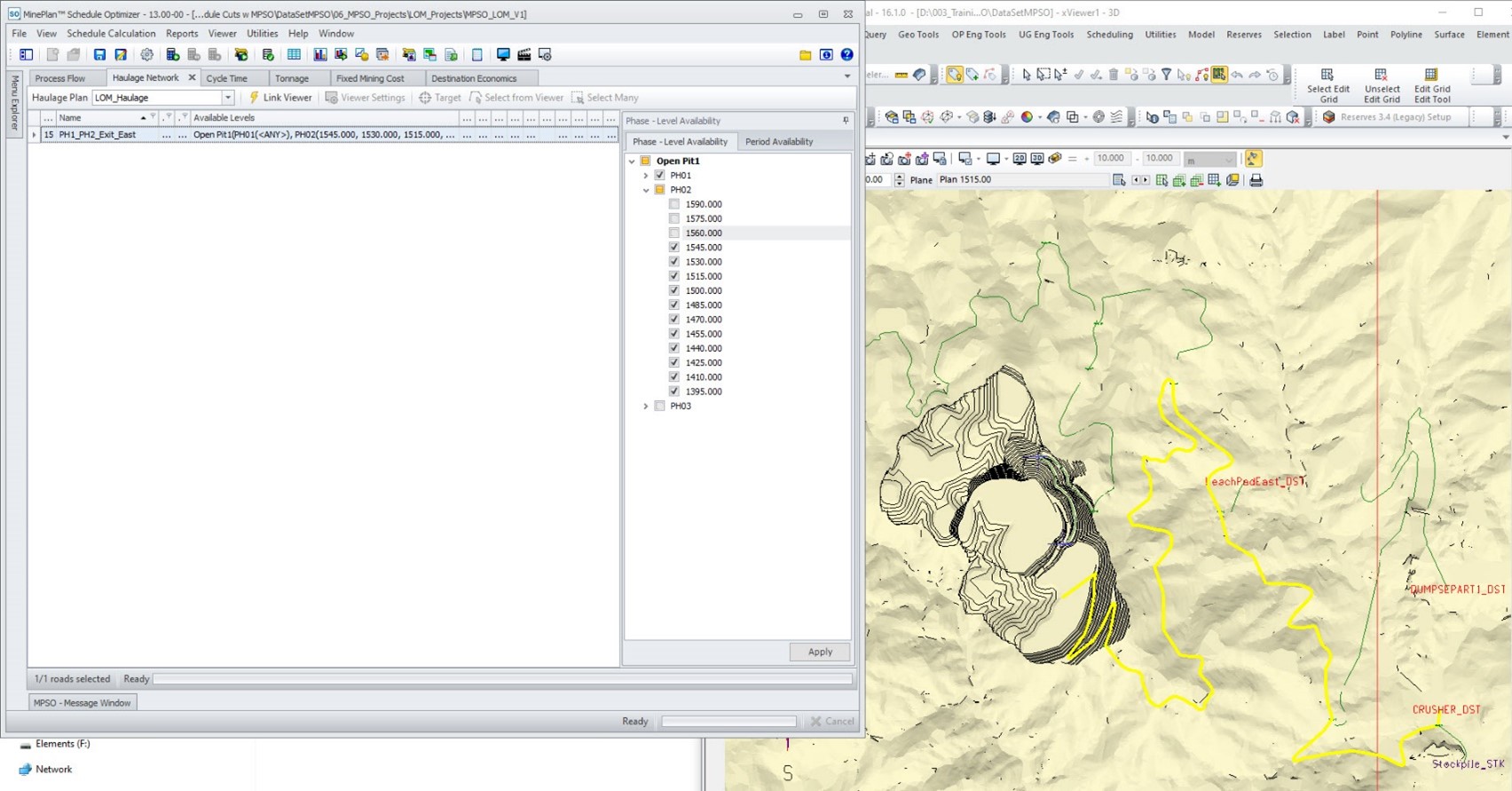

Planner và Haulage: Kiểm Soát Phẩm Vị và Tối Ưu Vận Tải
Thiết kế mining cut, định tuyến vật liệu và tính toán chu trình vận tải chi tiết cho kế hoạch ngắn hạn và dài hạn.
- Lưu trữ hình học và trữ lượng cho kiểm soát phẩm vị (Grade Control); nhập hoặc thiết kế polygon và dựng solid giữa hai bề mặt.
- Định tuyến vật liệu qua chuỗi điểm đến, tự động cắt hình học, xuất dữ liệu bằng release tool và tích hợp hệ thống FMS.
- Theo dõi tiến độ xúc hằng ngày của máy xúc và đối soát mô hình với mô hình.
- Haulage tính thời gian chu trình khứ hồi chi tiết dựa trên chiều dài tuyến, profile cao độ, spotting, tải, đổ, chờ, sức cản lăn và trạng thái tải.
- Ước tính nhu cầu thiết bị theo tấn, giờ hoạt động ròng, khả dụng cơ khí và mức sử dụng; đường cong rimpull và kiểm chứng mạng lưới.

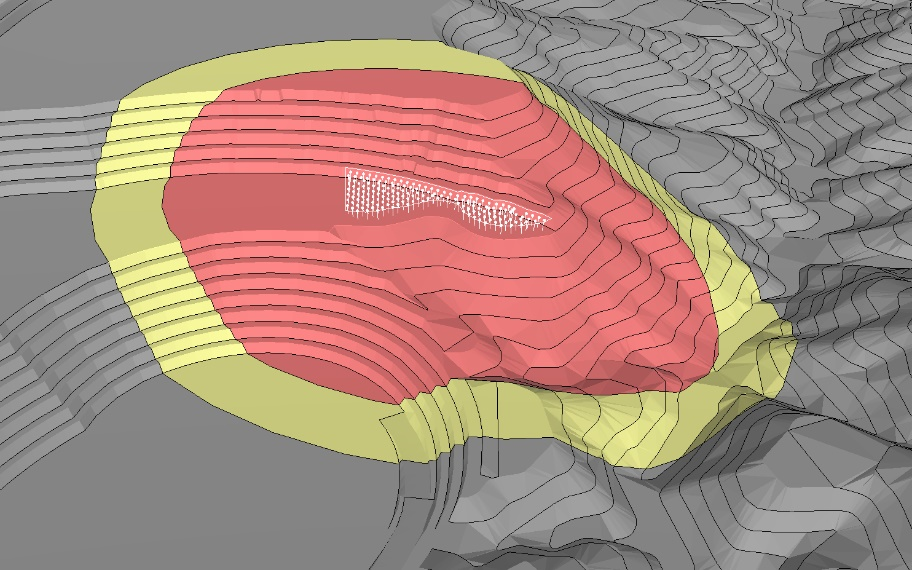

Blast và Axis: Khoan Nổ Mìn An Toàn và Kiểm Soát Phẩm Vị Sản Xuất
Thiết kế nổ mìn theo nguyên tắc kỹ thuật vững chắc và quy trình kiểm soát phẩm vị chuẩn hóa, kiểm toán được.
- Đọc và tích hợp tính chất địa chất, loại đá từ mô hình khối vào quy trình thiết kế nổ mìn.
- Mẫu thiết kế nổ mìn giúp cải thiện phân mảnh, tiết kiệm năng lượng và tối đa hóa an toàn khi xử lý lỗ bootleg, khoảng rỗng và vật cản.
- Tối ưu hóa pha loãng dựa trên phân tích chuyên sâu và các thông lệ tốt nhất; bảng điểm đo lường và phân tích hiệu suất công tác khoan.
- Đối soát vật liệu nổ minh bạch giữa thiết kế và nhà thầu thuốc nổ, tích hợp công cụ bên thứ ba để báo cáo thời gian thực.
- Axis: quy trình kiểm soát phẩm vị chuẩn hóa và lặp lại, thuật toán tối ưu digblock, tích hợp FMS và LIMS, lưu trữ lịch sử đảm bảo truy vết mọi quyết định; đã triển khai tại hơn 40 mỏ trên toàn cầu.
Giá Trị Cốt Lõi Mà Hexagon MinePlan Mang Lại
Những lợi ích đo lường được cho kỹ sư, quản lý kỹ thuật và ban điều hành mỏ.
Tiết Kiệm Thời Gian Từ Hiện Trường Đến Quyết Định
Dữ liệu hiện trường đi thẳng vào mô hình, loại bỏ thao tác thủ công lặp lại.
- GeoSlate giảm tối đa thời gian đưa dữ liệu vào sử dụng nhờ đồng bộ tức thì, không mất công nhập, xuất và đối chiếu thủ công.
- Nền tảng tích hợp duy nhất giúp loại bỏ chuyển dữ liệu giữa các sản phẩm lập kế hoạch.
- GeoLogic cho phép cập nhật nhanh mô hình khi có thông tin khoan mới và khám phá nhiều kịch bản diễn giải trong thời gian ngắn.
- Công cụ Logic và mẫu báo cáo tái sử dụng giúp chuẩn hóa quy trình và tiết kiệm thời gian cho cả nhóm.
Tối Đa Hóa NPV và Lợi Nhuận Khai Thác
Mọi quyết định trình tự khai thác đều được dẫn dắt bởi lợi nhuận.
- Schedule Optimizer tìm trình tự khai thác tối ưu nhằm đạt lợi nhuận dự án cao nhất với MILP giải bằng CPLEX.
- Project Evaluator nâng cao giá trị hiện tại ròng thông qua việc so sánh các kịch bản về giá, chi phí, giai đoạn thực hiện và kho dự trữ.
- Stope Optimizer tối đa hóa giá trị thân quặng hầm lò bằng thiết kế stope tự động.
- Haulage tối ưu sử dụng thiết bị và giảm chi phí vận tải nhờ tính toán chu trình chính xác.
Nâng Cao Chất Lượng Dữ Liệu và Khả Năng Kiểm Toán
Mọi mô hình và quyết định đều tái lập, kiểm chứng và truy vết được.
- Kiểm chứng dữ liệu thời gian thực trên GeoSlate đảm bảo chất lượng và nhất quán giữa các nhân sự hiện trường.
- Mô đun QAQC quản lý và kiểm chứng mẫu trong suốt quá trình thử nghiệm phòng thí nghiệm.
- GeoLogic tạo mô hình địa chất hoàn toàn tái lập và kiểm toán được.
- Axis lưu trữ toàn bộ quy trình đã thực hiện, đảm bảo truy vết mọi quyết định kiểm soát phẩm vị.
Cải Thiện An Toàn và Hiệu Quả Khoan Nổ Mìn
Biến các đợt nổ thiếu nhất quán thành quy trình an toàn, hiệu quả và kinh tế.
- MinePlan Blast giảm rủi ro ổn định bờ moong, nổ không đều, phân mảnh kém và chi phí năng lượng cao.
- Thiết kế nổ tối ưu pha loãng và phân mảnh, giúp tải ổn định và hiểu rõ bờ moong hơn.
- Scorecard nâng cao hiệu suất thợ khoan; đối soát vật liệu nổ minh bạch với nhà thầu.
Đồng Bộ Giao Tiếp Giữa Các Phòng Ban và Hỗ Trợ Toàn Cầu
Một ngôn ngữ dữ liệu chung cho địa chất, kế hoạch và điều hành mỏ.
- Quy trình và báo cáo chuẩn hóa giúp giao tiếp trôi chảy giữa các phòng ban trong mỏ.
- Báo cáo xoay chiều, bản đồ cuối kỳ và hoạt ảnh lịch trình giúp truyền đạt kế hoạch rõ ràng tới các bên liên quan.
- Hỗ trợ 24/7 bằng nhiều ngôn ngữ từ chuyên gia lập kế hoạch mỏ tại hơn 20 văn phòng toàn cầu.
- Nền tảng kiểm chứng hơn 50 năm tại hàng trăm mỏ trên thế giới.
Ngành Và Ứng Dụng Của Hexagon MinePlan
Phù hợp cho mọi loại hình khai thác và mọi loại khoáng sản, từ thăm dò đến sản xuất.

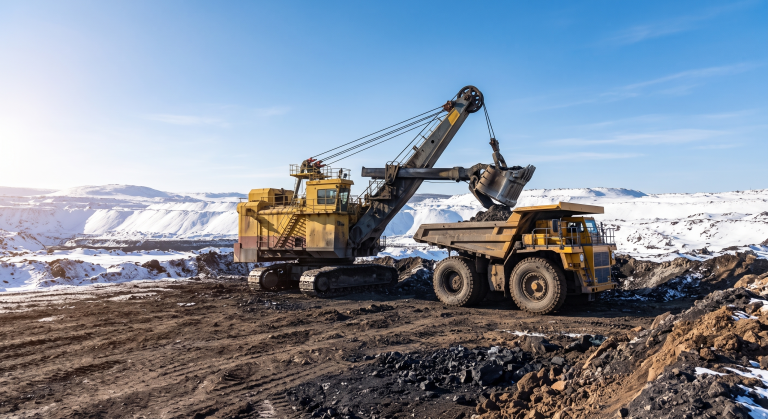

Khai Thác Lộ Thiên
Tối ưu moong, pha khai thác, lịch trình và vận tải cho mỏ lộ thiên.
- Tối ưu ranh giới moong bằng Lerchs Grossmann và pseudoflow.
- Thiết kế moong và bãi thải nhanh với Pit Expansion Tool.
- Lập lịch đa chu kỳ tối đa NPV và tính toán vận tải chi tiết.
- Thiết kế khoan nổ mìn và kiểm soát phẩm vị sản xuất với Blast và Axis.
Khai Thác Hầm Lò
Tối ưu stope và lập kế hoạch chiến lược, chiến thuật cho mỏ hầm lò.
- Tự động thiết kế stope tối đa giá trị thân quặng với Stope Optimizer.
- Lập lịch chiến thuật và theo dõi tiến độ với Activity Scheduler.
- Xuất bản kế hoạch sang MineOperate UG Pro để kết nối với hệ thống điều phối.
Thăm Dò Khoáng Sản
Chu trình thăm dò liền mạch từ ghi log hiện trường đến mô hình địa chất.
- Ghi nhật ký hiện trường trên máy tính bảng bằng GeoSlate, kể cả khi không có kết nối mạng.
- Quản lý dữ liệu khoan tập trung và QAQC với Drillhole Manager.
- Mô hình hóa địa chất ẩn và ước tính tài nguyên với GeoLogic, Sigma và Reserves.
Mọi Loại Khoáng Sản
Quy trình linh hoạt cho kim loại, than và khoáng sản công nghiệp.
- Hỗ trợ mọi loại khoáng sản cho cả mỏ lộ thiên và hầm lò.
- Mô hình địa tầng cho khoáng sản dạng lớp và mô hình khối cho thân quặng phức tạp.
- Khối phụ và nội suy nâng cao cho ước tính tài nguyên chính xác.
Câu Hỏi Thường Gặp Về Hexagon MinePlan
Câu trả lời ngắn là đúng như vậy.
- MineSight được Hexagon nâng cấp và phát triển thành Hexagon MinePlan trong hệ sinh thái Hexagon Mining.
- TrueTech tư vấn và hỗ trợ khách hàng đang dùng MineSight chuyển đổi sang nền tảng mới. Liên hệ TrueTech để biết thêm chi tiết về lộ trình chuyển đổi.
Có, đây là điểm mạnh cốt lõi của nền tảng.
- MinePlan 3D hỗ trợ quy trình linh hoạt từ thăm dò đến sản xuất cho mọi loại khoáng sản, cả lộ thiên và hầm lò.
- Mỏ lộ thiên có Project Evaluator và Pit Expansion Tool; mỏ hầm lò có Stope Optimizer và tích hợp MineOperate UG Pro.
Có, dữ liệu được thu thập ngoại tuyến và đồng bộ sau đó.
- GeoSlate cho phép thu thập dữ liệu ngoại tuyến trên máy tính bảng ở bất kỳ đâu.
- Khi có Wi-Fi, dữ liệu được xuất bản tức thì qua microservice và đồng bộ vào cơ sở dữ liệu khoan MinePlan, kèm thông báo tự động trong Drillhole Manager.
Có, nền tảng được thiết kế mở để kết nối hệ thống hiện có của mỏ.
- QAQC hỗ trợ định dạng bên thứ ba gồm LIMS; Axis và Planner tích hợp FMS.
- Activity Scheduler xuất bản kế hoạch sang MineOperate UG Pro để kết nối dispatch, tránh nhập liệu trùng lặp.
