Octave Forte Isometrics
Giải pháp thiết kế đường ống 2D

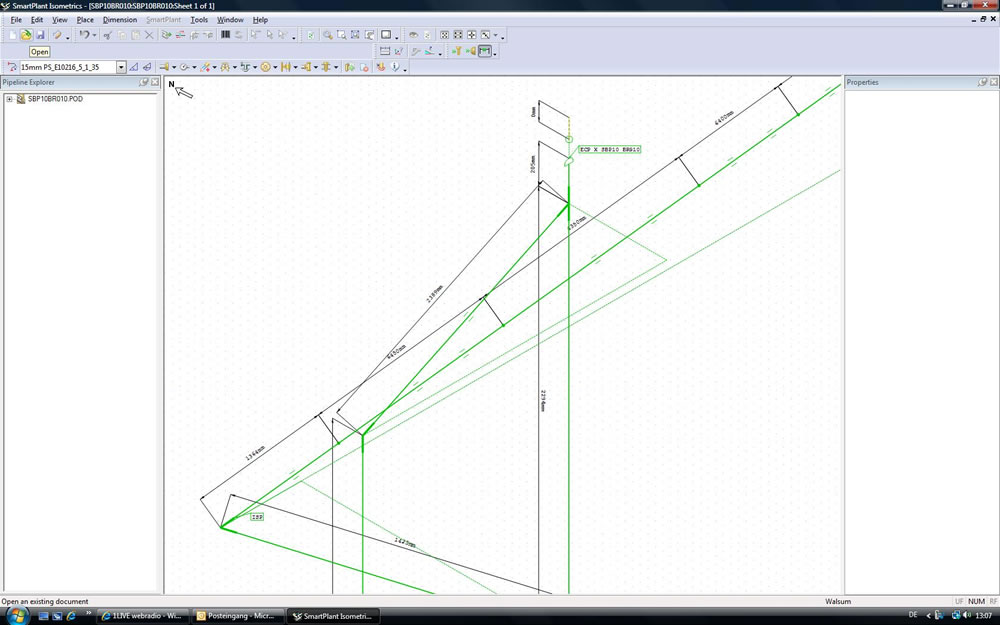

Octave Forte Isometrics (trước đây là Intergraph Smart Isometrics) là phần mềm vẽ bản vẽ đẳng trắc (isometric) đường ống công nghiệp hàng đầu, giúp các kỹ sư tại các công ty tổng thầu thiết kế - cung cấp - xây dựng tạo ra bản vẽ đạt chuẩn chuyên nghiệp chỉ trong vài phút, thay vì phải mất từ 4 đến 8 giờ như khi sử dụng các công cụ CAD 2D truyền thống. Với công nghệ Isogen®, phần mềm tự động tạo bản vẽ đẳng trắc từ các bản phác thảo đơn giản, đồng thời tích hợp đầy đủ danh sách vật tư, danh sách mối hàn và thông số chiều dài đoạn ống cần cắt. Phần mềm tương thích với tất cả các hệ thống thiết kế nhà máy 3D hàng đầu hiện nay thông qua định dạng tệp IDF/PCF. Về ứng dụng thực tế, giải pháp này phù hợp cho các dự án lập hồ sơ hoàn công tại nhà máy lọc dầu , tổ hợp hóa chất, nhà máy nhiệt điện và các khu công nghiệp lớn.
Giá trị cốt lõi mang lại cho dự án EPC
Tiết Kiệm 95% Thời Gian
Tạo isometric trong vài phút thay vì 4-8 giờ với CAD 2D. ROI nhanh chóng cho dự án mới và as-built.
Tích Hợp 3D Plant Design
Tương thích với tất cả các hệ thống thiết kế nhà máy 3D hàng đầu thông qua định dạng IDF/PCF. Nhập dữ liệu đường ống theo thiết kế ban đầu và thực hiện khảo sát hiện trường bằng máy tính bảng.
Chuẩn ANSI & DIN
Bao gồm danh mục sản phẩm tiêu chuẩn ANSI và DIN. Tự động chèn đệm kín, mặt bích và bu lông. Xuất tệp định dạng DXF, DWG, DGN, IGR.
Tính năng nổi bật của phần mềm
Phác thảo hệ thống đường ống chỉ trong vài phút
- Vẽ phác thảo đường ống một cách đơn giản, thêm các bộ phận cấu thành (mặt bích, van, đệm kín, bu lông)
- 9 mẫu bản vẽ đẳng trắc dùng cho kiểm tra, chế tạo và lắp đặt
- Xác định kích thước đường ống và tạo bản vẽ tự động chỉ trong vài giây
Hiển thị trực quan mô hình 3D và phát hiện va chạm
- Chế độ xem 3D tích hợp giúp hiển thị trực quan hệ thống đường ống dưới dạng mô hình 3D theo tỷ lệ thực
- Hiển thị đồng thời nhiều tệp, phát hiện vấn đề va chạm giữa hệ thống đường ống mới và hiện có
- Lưu mô hình dưới định dạng MicroStation hoặc AutoCAD
Tạo báo cáo và danh sách vật tư (BOM)
- Tự động tạo danh sách vật tư, danh sách mối hàn, danh sách chiều dài đoạn ống cần cắt
- Kết nối với Oracle, SAP, Excel, Access và các hệ thống cũ
- Tích hợp giao diện lập trình ứng dụng với hệ thống nội bộ, theo dõi thay đổi một cách tự động
Bản vẽ đẳng trắc hoàn công
- Nhập dữ liệu đường ống theo thiết kế từ các hệ thống tương thích Isogen
- Khảo sát hiện trường bằng máy tính bảng chuyên dụng, đánh dấu chỉnh sửa trên dữ liệu thiết kế ban đầu
- Tạo bản vẽ đẳng trắc mới ghi nhận trạng thái thực tế của nhà máy
Ứng dụng cụ thể
Dầu khí & Hóa dầu
Đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật đường ống. Hỗ trợ kỹ sư bóc tách, chỉnh sửa nhanh chóng tại các dự án nhà máy lọc hóa dầu.
Chế tạo & Lắp ráp
NOV FGS đã ứng dụng Octave Forte Isometrics vào quy trình xuất bản vẽ Spool và quản lý vật tư. Kết quả ghi nhận: giảm thời gian thiết kế mỗi bản vẽ từ 1 giờ xuống chỉ còn vài phút; tiến trình tự động hóa đã đem lại độ chính xác MTO lên đến 99%.
Câu hỏi thường gặp
Đúng vậy. Octave Forte Isometrics chính là phiên bản đổi tên và nâng cấp của phần mềm Intergraph SmartPlant Isometrics (hay Smart Isometrics) thuộc hãng Hexagon. Giải pháp mới tiếp tục kế thừa sức mạnh của lõi Isogen nhưng mang lại trải nghiệm tối ưu và khả năng tích hợp sâu rộng hơn.
Hoàn toàn có. Phần mềm hỗ trợ xuất trực tiếp bảng khối lượng vật tư (MTO) một cách tự động với độ chính xác đạt tới 99%. Điều này giúp kỹ sư loại bỏ hoàn toàn công đoạn đếm vật tư và gắn bóng (ballooning) thủ công trên các bản vẽ thiết kế.
Octave Forte Isometrics tự động tạo bản vẽ đẳng trắc từ bản phác thảo đơn giản chỉ trong vài phút, trong khi AutoCAD 2D yêu cầu vẽ thủ công và mất từ 4 đến 8 giờ. Phần mềm tự động chèn các bộ phận cấu thành (mặt bích, van, đệm kín), tạo danh sách vật tư, danh sách mối hàn và danh sách chiều dài đoạn ống cần cắt. Thời gian hoàn vốn đầu tư thường đạt được trong vòng 3 đến 6 tháng.
Có. Octave Forte Isometrics hỗ trợ các định dạng IDF và PCF – những tiêu chuẩn được hầu hết các phần mềm thiết kế nhà máy hàng đầu hiện nay sử dụng. Bạn có thể nhập dữ liệu đường ống theo thiết kế từ bất kỳ hệ thống nào tương thích với Isogen, bao gồm Intergraph Smart 3D, PDMS, SP3D và nhiều hệ thống khác.
Có. Octave Forte Isometrics kết nối dữ liệu báo cáo đường ống với hầu hết mọi hệ thống công nghệ thông tin cấp thấp hơn, bao gồm hệ thống quản lý vật tư, mua sắm, xưởng sản xuất, quản lý mối hàn, Intergraph Smart Materials, Oracle, SAP, các hệ thống dựa trên Microsoft Excel/Access và các hệ thống cũ khác thông qua giao diện lập trình ứng dụng.
