Lỗi “Nghiêm Trọng” Trong Đo Vẽ Bản Đồ Drone – Tốn Gấp Đôi Chi Phí!

Bạn đang sử dụng drone để đo vẽ bản đồ? Chắc chắn bạn không muốn mắc phải sai lầm “nghiêm trọng” này, khiến công sức của bạn “đổ sông đổ biển”!

Lỗi phổ biến nhất và hậu quả

Lỗi “nghiêm trọng” đó là không tính toán chính xác độ phủ (overlap) khi bay drone ở khu vực có độ cao địa hình thay đổi, đặc biệt ở các công trình cao như tòa nhà. Khi bạn bay ở độ cao cố định với độ phủ mặt đất dự kiến là 65%, độ phủ ở đỉnh các công trình cao sẽ giảm đáng kể do hiệu ứng phối cảnh, dẫn đến phần mềm không thể ghép ảnh thành bản đồ hoàn chỉnh. Kết quả là bạn phải bay lại, tốn gấp đôi thời gian và chi phí, ảnh hưởng đến các công việc như đo đạc, xây dựng, thanh tra công trình, kiểm tra bảo trì.

Tại sao xảy ra lỗi?

• Hiệu ứng phối cảnh: Vật thể càng xa drone, kích thước trong ảnh càng nhỏ, làm giảm độ phủ ở đỉnh công trình cao.
• Góc nhìn (FOV): FOV hẹp (dưới 60°) làm tăng hiệu ứng phối cảnh, dẫn đến độ phủ giảm mạnh. FOV rộng (trên 90°) giúp giảm thiểu sự mất độ phủ.
• Tỷ lệ chiều cao: Công trình càng cao so với độ cao bay, độ phủ càng giảm.

Giải pháp cải thiện

Để tránh sai lầm này và tiết kiệm thời gian, tiền bạc, bạn có thể áp dụng các giải pháp sau:

• Tăng độ phủ mặt đất lên 80% hoặc cao hơn, đặc biệt ở khu vực có nhiều công trình cao.
• Chọn drone có camera với FOV rộng, như DJI Mavic 3 Enterprise (FOV 84°) thay vì DJI Phantom 4 Pro (FOV 70°), để giảm hiệu ứng phối cảnh.
• Chia nhỏ khu vực khảo sát để kiểm soát tốt hơn các khu vực có độ cao thay đổi lớn.

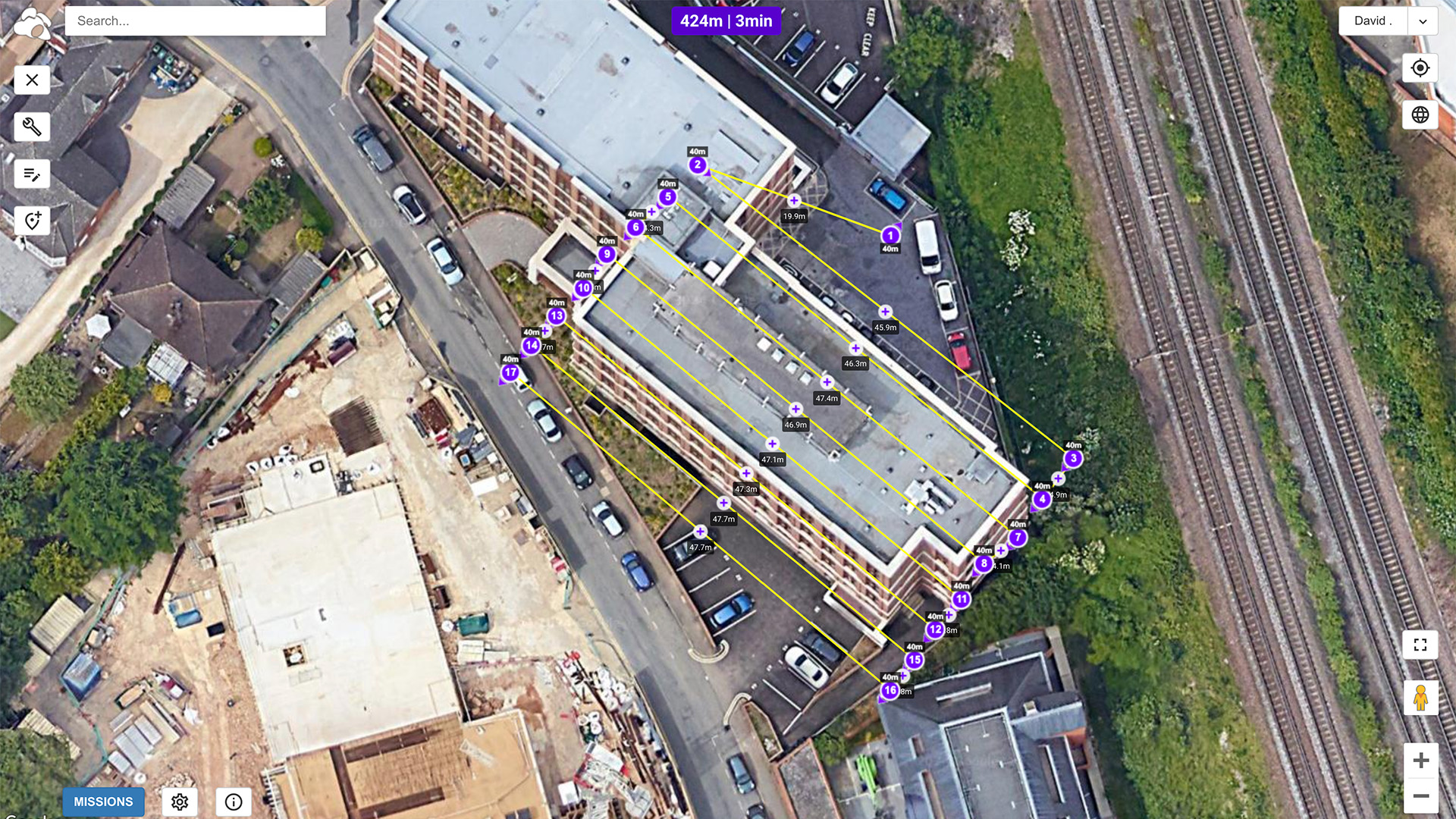

• Sử dụng phần mềm bay có chức năng “terrain awareness”, như Map Pilot (Drones Made Easy), để tự động điều chỉnh độ cao bay theo địa hình.
• Kiểm tra và hiệu chỉnh dữ liệu sau khi chụp để đảm bảo độ phủ đủ.

Công thức tính độ phủ tại độ cao h

Để tính toán chính xác, bạn có thể sử dụng công thức sau:

Overlap tại chiều cao h (%) = (H x O) / (100 - h) - (h / (H - h)) x 100%

• ( H ): Độ cao bay (m)
• ( O ): Độ phủ mặt đất (%)
• ( h ): Độ cao cấu trúc (m)

Ví dụ: Nếu bay ở độ cao 100m, độ phủ mặt đất 80%, và có tòa nhà 50m, độ phủ tại đỉnh tòa nhà là:

Overlap tại độ cao 50 = (100 x 80) / (100 - 50) - (50 / (100 - 50)) x 100% = (80 - 50) / 50 x 100% = 60%

Nếu cần độ phủ tối thiểu 60% tại đỉnh tòa nhà, bạn phải đặt độ phủ mặt đất là 80%.

Ví dụ thực tế và bài học kinh nghiệm

Một công ty xây dựng đã phải bay lại toàn bộ khu vực khảo sát vì độ phủ ở đỉnh tòa nhà giảm xuống chỉ còn 30%, gây tốn kém và chậm tiến độ dự án. Bài học là luôn tính toán độ phủ dựa trên địa hình và sử dụng phần mềm như Carrot Drone Services để dự đoán trước.

So sánh drone và phần mềm hỗ trợ

Dưới đây là bảng so sánh một số model drone và phần mềm hỗ trợ:

Phần mềm như UgCS (SPH Engineering) và Pix4Dcapture Pro (Pix4D) cũng hỗ trợ tính năng terrain awareness, giúp điều chỉnh độ cao bay theo địa hình.

Kết luận

Đo vẽ bản đồ bằng drone là công cụ mạnh mẽ, nhưng cần được thực hiện đúng cách. Hãy luôn chú ý đến độ phủ, chọn drone và phần mềm phù hợp để tránh những sai lầm đáng tiếc.
