SpoolGen là phần mềm cho phép triển khai các bản vẽ thi công đường ống từ dữ liệu thiết kế trong quá trình thực hiện dự án. Từ bản vẽ thiết kế Isometric, người dùng có thể bổ sung thêm các thông tin thi công cần thiết như vị trí mối hàn và tạo ra các bản vẽ thi công, chế tạo cũng như báo cáo mới từ cùng nguồn với dữ liệu gốc. Phần mềm SpoolGen được phát triển trên cơ sở lõi của phần mềm Isogen®, một công cụ phổ biến và là tiêu chuẩn của ngành thiết kế đường ống cho quá trình tạo tự động bản vẽ isometric.
Phần mềm đã được sử dụng thành công trong rất nhiều dự án với quy mô khác nhau trên toàn thế giới.
Điểm nổi bật của sản phẩm
Giảm sai sót và làm lại bằng việc dữ liệu được đồng bộ
Bổ sung thêm thông tin về chế tạo và thi công lắp đặt vào bản vẽ thiết kế Isometric
Tích hợp với các hệ thống thiết kế thông dụng hiện nay
Hiển thị dữ liệu đường ống trong môi trường 3D
Giao tiếp với dữ liệu đường ống

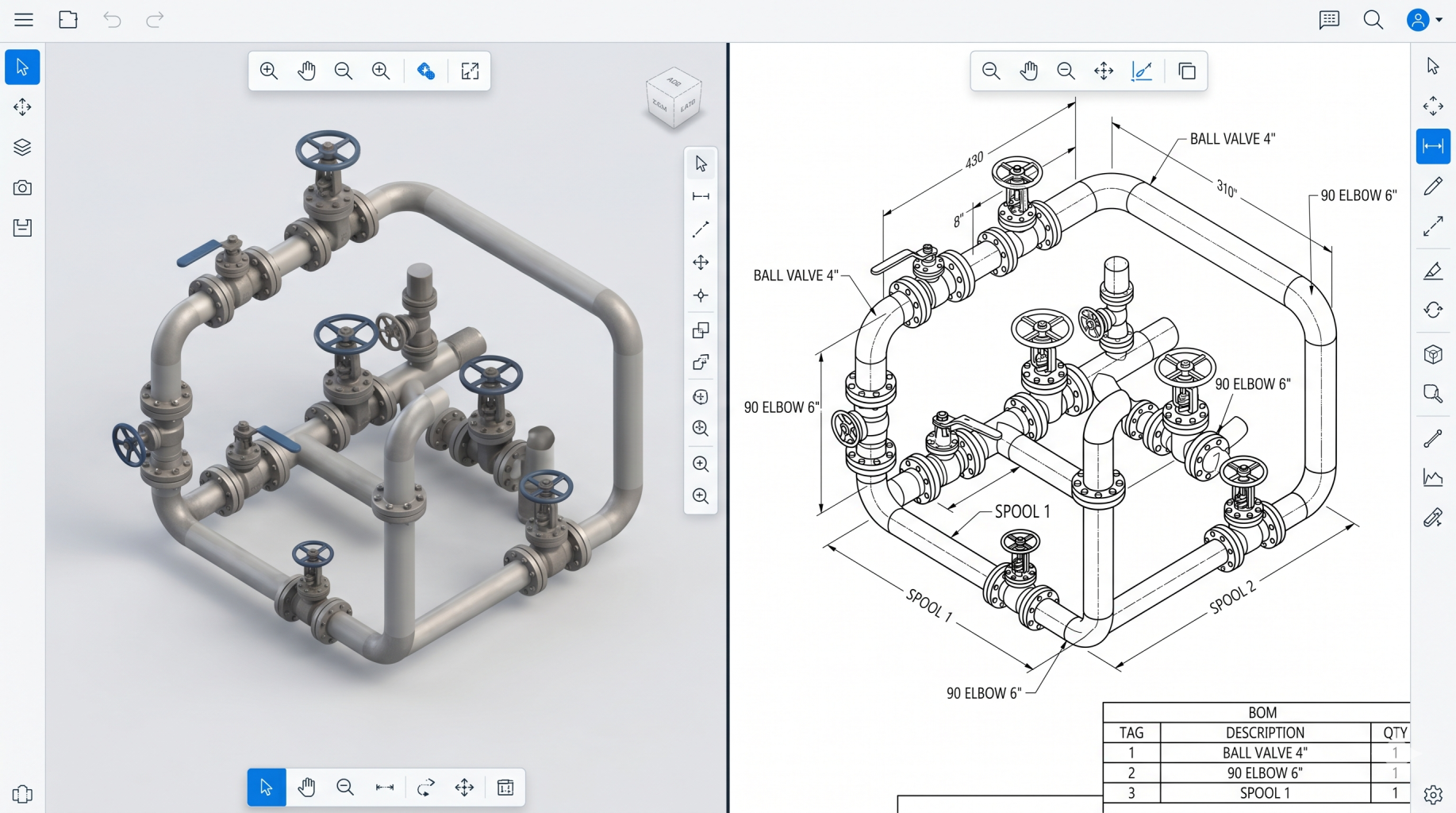

Truy xuất dữ liệu dưới dạng AutoCAD, MicroStation, hoặc
SmartSketch®
Tính năng kỹ thuật của phần mềm
Bổ sung vào bản vẽ thi công chế tạo các thông tin liên quan
Tự động tạo ra các dạng bản vẽ isometric và thống kê vật tư kèm theo

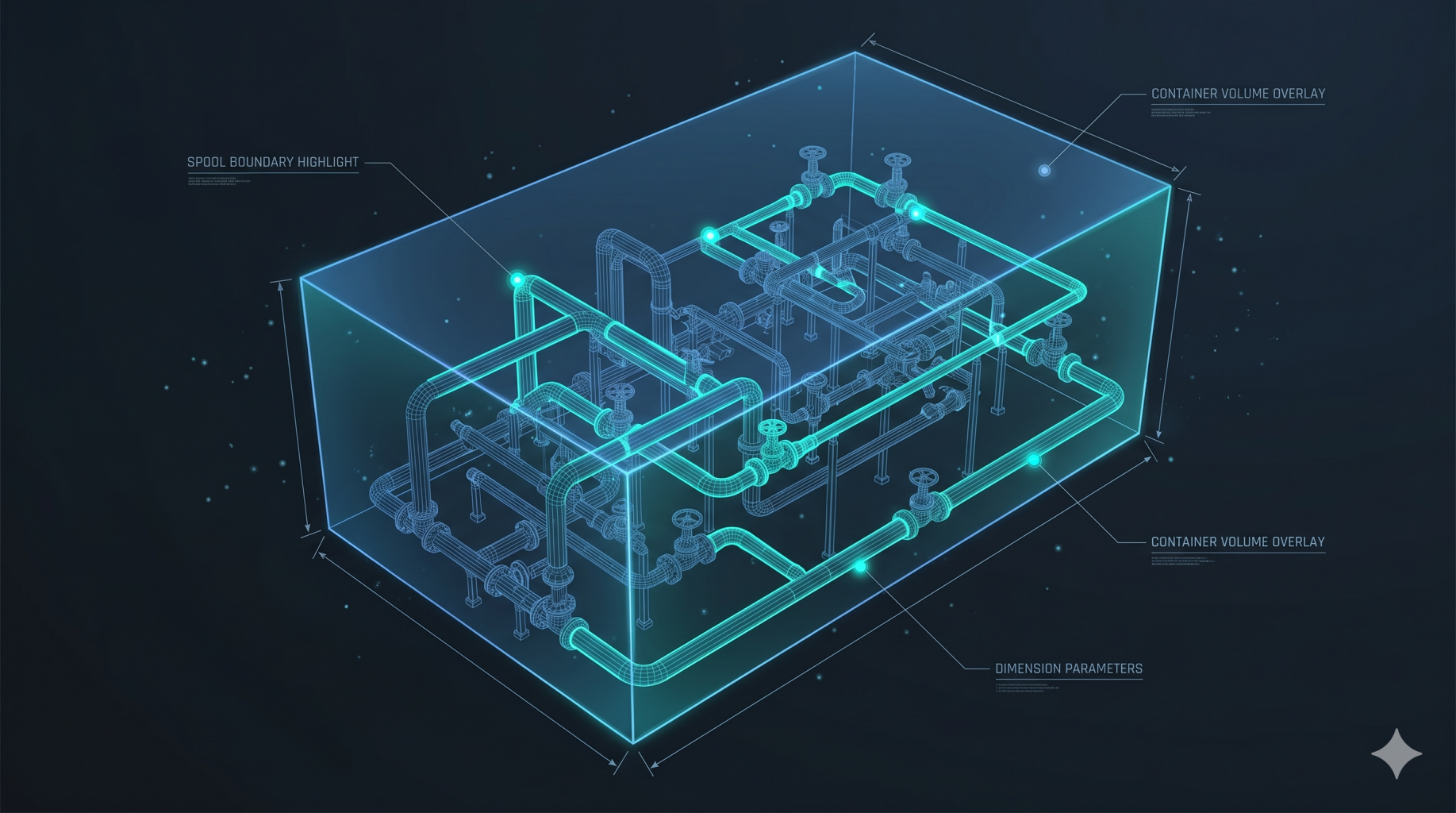

Xác định, tạo các pipe spool bằng cách đặt các mối hàn loại “field weld” trên đường ống
Truy nhập dữ liệu đường ống từ các hệ thống thiết kế 3D như Smart3D, PDS, Cadworx, PDMS
Chọn các kích thước bản vẽ theo chuẩn ANSI hoặc có thể customize điều chỉnh kích thước bản vẽ
Chỉnh sửa, thay đổi/cập nhật khi phát hành bản vẽ/dữ liệu piping iso mới
Cho phép giữ lại các mã số đường hàn, mã số pipe spool đã gán trước đó, hoặc có thể tự động đánh số lại cho tất cả
Tạo các dạng bản vẽ spool, isometric khác nhau
Đặt mối hàn, chỉnh sửa hoặc xóa mối hàn lên đường ống
Định nghĩa các loại mối hàn:Weld workshop, weld offshore, weld site, Weld field fit , Tack welds, Test Weld, Special site weld, Automatic weld, Support weld, ….
Đặt các khớp nối Coupling vào bản vẽ
Đưa thêm vật tư phụ vào các cơ phận của đường ống.
Cho phép đặt các bu-lông, các wall penetration, floor penetration
Đặt các bản vẽ chi tiết (Detail Sketches) vào trong bản vẽ isometric
Xuất ra bản vẽ sơ đồ đánh số đừơng hàn (Isometric Weldmap)
Xuất ra các bản vẽ cho từng pipe spool
Xuất thống kê vật tư (có thông tin mã vật tư) cho từng bản vẽ
Xuất thống kê vật tư lắp ráp
Xuất danh sách đoạn cắt ống (Cut list) cho bản vẽ chế tạo và Bản vẽ lắp ráp
Xuất bản vẽ dạng “Final-Cut-List”
Xuất bản vẽ dạng tổ hợp lắp ráp đường ống “Final-Erection”
Xuất bản vẽ dạng “Final-Weld-Box”
Xuất bản vẽ dạng “Spool”
Xuất ra các bản vẽ dạng “Flat-Spool”
