Tính năng 2D CAD Viewing & Markups trên Bentley Infrastructure Cloud cho phép các đội ngũ kỹ thuật mở, xem và ghi chú trực tiếp trên các tệp CAD tiêu chuẩn công nghiệp (DWG, DGN, DXF) ngay trong trình duyệt web mà không cần chuyển đổi sang định dạng PDF. Sự cải tiến này giúp loại bỏ quy trình chuyển đổi tệp cồng kềnh, bảo toàn 100% độ chính xác của dữ liệu và tăng tốc độ phối hợp giữa văn phòng và hiện trường lên đáng kể.
2D CAD Viewing & Markups là gì?
Đây là một khả năng mới trong hệ sinh thái Bentley Infrastructure Cloud, cho phép người dùng tương tác với dữ liệu thiết kế 2D gốc trong một môi trường đám mây thống nhất. Thay vì phải cài đặt các phần mềm đọc CAD nặng nề hoặc xuất bản vẽ ra định dạng PDF tĩnh, các kỹ sư giờ đây có thể truy cập bản vẽ mọi lúc, mọi nơi thông qua các trình duyệt phổ biến như Chrome, Edge hoặc Safari.
Các định dạng tệp được hỗ trợ
Nền tảng hỗ trợ toàn diện các định dạng tệp phổ biến nhất trong ngành AEC:
- DWG & DXF: Định dạng tiêu chuẩn từ Autodesk.
- DGN: Định dạng bản gốc của Bentley cho các dự án hạ tầng lớn.
- MS: Các tệp định dạng kế thừa (Legacy files) giúp bảo tồn dữ liệu cũ.
Những tính năng ghi chú (Markup) đột phá
Điểm khác biệt lớn nhất của công cụ này so với việc ghi chú trên PDF truyền thống là khả năng tương tác thông minh với thực thể CAD.

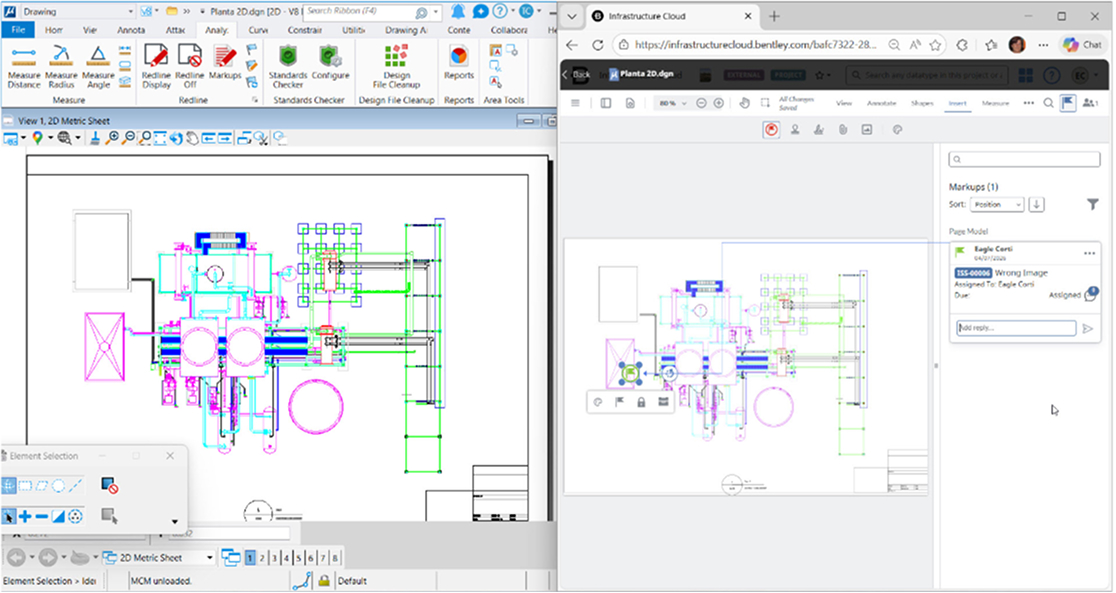

- Đo lường chính xác theo tỷ lệ (Scale-based measurements): Người dùng có thể đo khoảng cách và diện tích trực tiếp trên bản vẽ với độ chính xác tuyệt đối. Các phép đo tự động điều chỉnh theo tỷ lệ của bản vẽ và mức độ thu phóng (zoom level), đảm bảo tính tin cậy cho các quyết định thi công.
- Bộ công cụ ghi chú đa dạng: Bao gồm văn bản (text notes), chú thích (callouts), hình khối, đám mây (clouds), tô sáng (highlights) và vẽ tự do (freehand drawing).
- Quản lý lớp (Layer Toggling): Người dùng có thể bật hoặc tắt các lớp (layers) trong tệp CAD để tập trung vào các hạng mục cụ thể, điều mà các tệp PDF thông thường không thể thực hiện được sau khi gộp layer.
- Phản hồi theo thời gian thực: Mọi ghi chú đều được đồng bộ hóa tức thì, tạo ra một “nguồn sự thật duy nhất” (Single Source of Truth) cho toàn bộ dự án.
Tại sao nên ngừng chuyển đổi CAD sang PDF?
Việc sử dụng PDF làm trung gian trong đánh giá thiết kế thường dẫn đến tình trạng mất mát dữ liệu thuộc tính và sai lệch tỷ lệ khi in ấn. Theo các báo cáo thực tế, việc sử dụng môi trường dữ liệu chung (CDE) với khả năng xem CAD trực tiếp có thể cải thiện hiệu suất chia sẻ dữ liệu để xem xét và phê duyệt lên đến 80%.
| Đặc điểm | Ghi chú trên PDF truyền thống | 2D CAD Viewing trên Cloud |
| Quy trình | Xuất file -> Tải lên -> Ghi chú | Mở trực tiếp trên Cloud |
| Độ chính xác | Dễ sai lệch tỷ lệ khi zoom | Giữ nguyên tỷ lệ gốc của tệp CAD |
| Dữ liệu | Dữ liệu tĩnh, không có layer | Dữ liệu thông minh, hỗ trợ layer |
| Tốc độ | Chậm, tốn thời gian chuyển đổi | Nhanh, phản hồi tức thì |
Lợi ích chiến lược cho dự án hạ tầng
Việc tích hợp tính năng này vào Bentley Infrastructure Cloud mang lại những giá trị to lớn cho chủ đầu tư và nhà thầu:
- Cải thiện sự hợp tác: Xóa bỏ rào cản giữa các bộ môn (Kiến trúc, Kết cấu, MEP) bằng cách cho phép tất cả cùng làm việc trên tệp gốc.
- Tiết kiệm chi phí: Giảm thiểu sai sót do dùng nhầm phiên bản cũ hoặc đo đạc sai tỷ lệ trên PDF.
- Truy cập linh hoạt: Hỗ trợ tốt trên cả thiết bị di động (yêu cầu cấu hình 64-bit) giúp các kỹ sư tại công trường có thể kiểm tra bản vẽ và markup ngay tại hiện trường.
