Giới thiệu về Brisbane City Cranes
Brisbane City Cranes (BCC) cung cấp dịch vụ cẩu và lắp ráp hoàn chỉnh, mang đến các giải pháp nâng hạ an toàn, hiệu quả cho các công trình thương mại, nhà ở và công nghiệp. Trụ sở tại Northgate, Queensland, đội ngũ nhân viên BCC có tổng cộng hơn 50 năm kinh nghiệm trong ngành, cung cấp các dịch vụ từ khảo sát hiện trường, lập phương án nâng hạ cho đến điều hành hoạt động cẩu thực tế. Đội xe cẩu hiện đại của công ty bao gồm các loại cẩu chuyên dụng, cẩu thành phố và cẩu địa hình đa dạng, có khả năng nâng tải lên đến 150 tấn. BCC được đánh giá cao nhờ các công trình nâng hạ có độ phức tạp cao, tiêu biểu là dự án lắp đặt mái vòm Nhà thờ Chính thống giáo Thánh Maria Trinh Vương tại Calamvale – công trình đã giành giải thưởng danh giá.
Khó khăn ban đầu
Trước đây, BCC chưa có nền tảng CAD tập trung để lập kế hoạch nâng hạ, nơi tích hợp đầy đủ dữ liệu từ công cụ tính toán cẩu và hình ảnh bản đồ hàng không Nearmap. Điều này khiến việc đảm bảo độ chính xác, tính nhất quán và hiệu quả trong các bản vẽ trở nên khó khăn. Soạn thảo một bộ kế hoạch nâng hạ có thể tốn đến một giờ đồng hồ, đồng thời đòi hỏi nhiều công sức thủ công để đáp ứng yêu cầu về chi tiết và tiêu chuẩn kỹ thuật ngày càng cao. Khi quy mô và độ phức tạp của công trình gia tăng, công ty cần một giải pháp ổn định, dễ mở rộng để tập trung toàn bộ dữ liệu thiết kế vào cùng một môi trường làm việc.
Giải pháp ứng dụng BricsCAD
Sau giai đoạn thử nghiệm, BCC lựa chọn BricsCAD của Octave để hiện đại hóa quy trình lập kế hoạch nâng hạ, nâng cao cả tốc độ và độ chính xác. Việc chuyển đổi phần mềm diễn ra suôn sẻ nhờ BricsCAD tương thích với các công cụ hiện có, giao diện và thao tác quen thuộc, cùng với kinh nghiệm sử dụng CAD lâu năm của đội ngũ thiết kế. Chỉ trong vài ngày, chuyên gia lập kế hoạch nâng hạ Tim Marchbank đã hoàn thành thành thạo các bản kế hoạch hoàn chỉnh trên BricsCAD. Khi các mẫu vẽ và chương trình tùy chỉnh bằng ngôn ngữ LISP được tối ưu hóa, thời gian soạn thảo một bộ kế hoạch nâng hạ đã giảm từ 60 phút xuống chỉ còn khoảng 40 phút.
“Việc chuyển đổi diễn ra nhanh chóng và suôn sẻ. BricsCAD hoàn toàn có thể thay thế các phần mềm khác, thậm chí còn sở hữu nhiều tính năng vượt trội hơn.” — Anh Tim Marchbank nhận xét.
Anh sử dụng BricsCAD Pro cho toàn bộ công việc vẽ kỹ thuật 2D và mô hình hóa không gian 3D trên cùng một nền tảng thống nhất.
Kế hoạch nâng hạ do BCC lập bao gồm sơ đồ thi công chi tiết, đánh giá tính khả thi và thông số cấu hình cẩu cho khách hàng trong các lĩnh vực như hệ thống cơ điện – điều hòa không khí, lợp mái công trình, xây dựng công nghiệp và phát triển bất động sản thương mại. Hiện nay, BricsCAD là nền tảng cốt lõi của toàn bộ quy trình: từ việc nhập hình ảnh bản đồ có tọa độ địa lý, lắp ráp các cấu hình cẩu, tính toán bán kính hoạt động, tải trọng và áp lực nền đất cho đến kiểm tra khoảng trống an toàn dưới dạng mô hình 3D. Khối tham số cho phép anh Tim chuyển đổi linh hoạt giữa các loại cẩu chỉ trong tích tắc; các chương trình LISP nội bộ, bảng tính tự động và trường thông tin thông minh giúp rút ngắn thời gian tính toán và nâng cao độ nhất quán giữa các bản vẽ. Kết quả là quy trình làm việc nhanh hơn, chính xác hơn và hiệu quả hơn trên mọi công trình.
“Chất lượng kế hoạch nâng hạ của chúng tôi đã được nâng tầm vượt bậc, và đó chính là điểm mạnh chúng tôi có thể giới thiệu với khách hàng.” — Anh Tim cho biết thêm.
Dự án nâng hạ đạt giải thưởng
BCC đã thiết kế giải pháp lắp đặt mái vòm chính cho Nhà thờ Chính thống giáo Thánh Maria Trinh Vương tại Calamvale, Queensland. Sau khi khảo sát và phân tích kỹ lưỡng về mặt kỹ thuật, công ty đã thực hiện thành công công đoạn nâng hạ bằng phương pháp phối hợp hai cẩu. Dự án này đã được vinh danh tại Lễ trao giải Hội Ngành Cẩu và Thi công Nâng hạ Úc năm 2025, giành hai giải thưởng quan trọng: Giải Công trình Nâng hạ Xuất sắc Nhất theo bình chọn của khán giả và Giải Công trình Nâng hạ Xuất sắc Nhất hạng mục tải trọng dưới 20 tấn.
“Giải thưởng này chính là minh chứng rõ ràng nhất cho thấy chúng tôi đang đi đúng hướng! Chúng tôi hoàn toàn không có lý do gì để thay đổi công cụ đang dùng — BricsCAD có đủ mọi tính năng cần thiết cho công việc.” — Anh Tim Marchbank chia sẻ.
Giai đoạn 1: Xây dựng mô hình

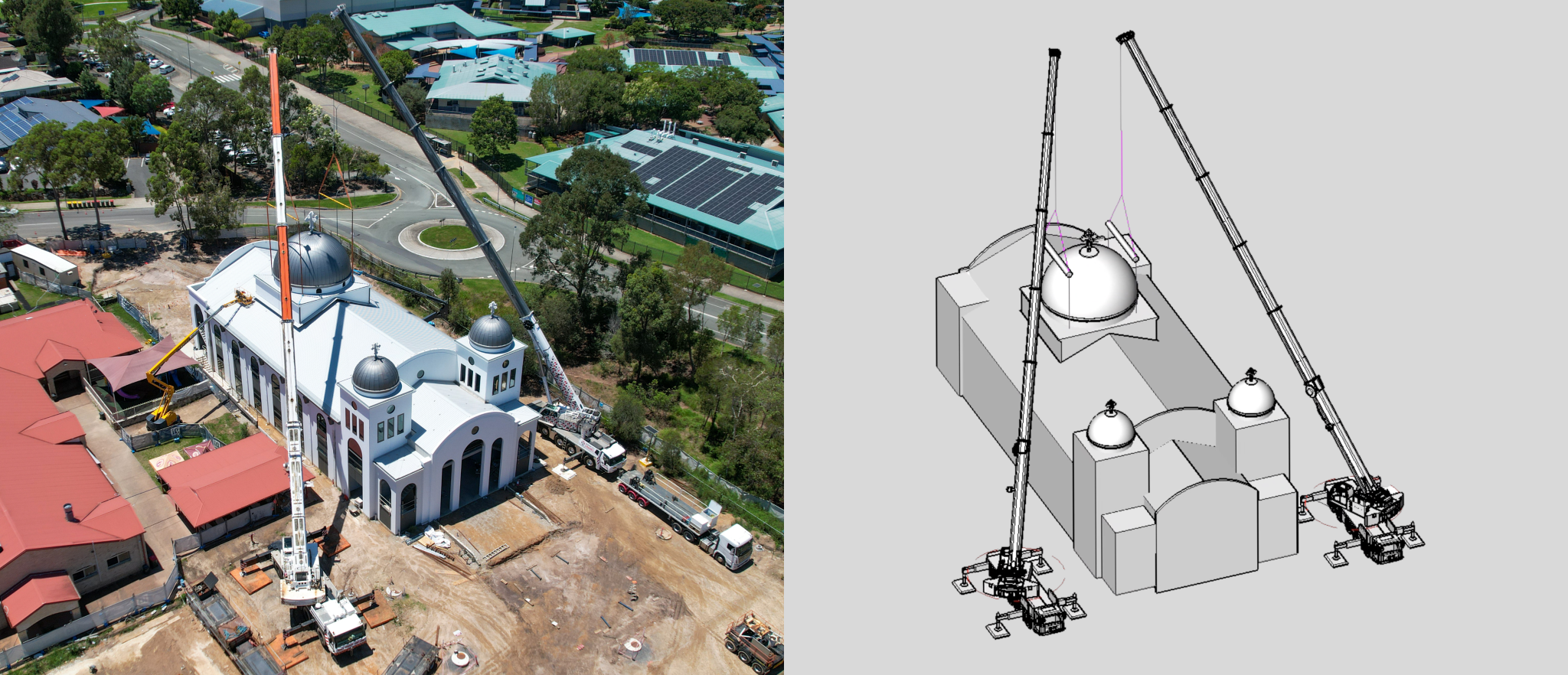

Dựa trên hình ảnh chụp từ trên cao và bản vẽ thiết kế công trình, anh Tim đã xây dựng mô hình 3D hoàn chỉnh của nhà thờ, mái vòm và các công trình phụ cận hoàn toàn trên BricsCAD. Mô hình này làm cơ sở để xem xét các phương án nâng hạ, tính toán độ dài cần thiết của cần cẩu, kiểm tra khoảng trống an toàn so với các mái vòm nhỏ đã lắp đặt và xác định yêu cầu về thiết bị buộc hàng. Với môi trường không gian ba chiều của BricsCAD, đội ngũ có thể xem xét công trình từ mọi góc độ và đảm bảo việc di chuyển, lắp đặt mái vòm diễn ra an toàn, chính xác.
Giai đoạn 2: Phân tích phương án nâng hạ

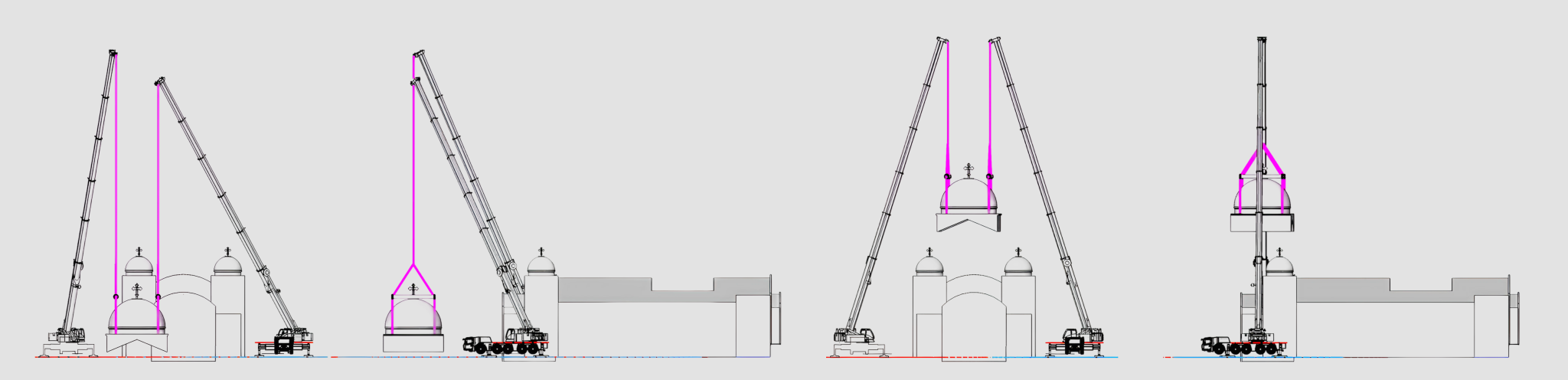

Sau khi hoàn thiện mô hình 3D, anh Tim phân tích yêu cầu thiết kế, thông số kỹ thuật và các yếu tố liên quan để đánh giá nhiều phương án thi công khác nhau. Phương án cuối cùng lựa chọn sử dụng hai cẩu phối hợp và chia thành hai giai đoạn:
- Di chuyển mái vòm từ khu vực lắp ráp đến vị trí trung chuyển tạm thời bằng một cẩu.
- Nâng và lắp đặt mái vòm từ vị trí trung chuyển đến vị trí cố định bằng hai cẩu phối hợp đồng bộ.
Phương án này giúp BCC xác định chính xác loại cẩu phù hợp và lập kế hoạch thi công chi tiết, tính toán đầy đủ các yếu tố quan trọng:
- Vị trí đặt cẩu và phạm vi hoạt động
- Bán kính nâng, xoay và đặt tải; công suất làm việc cho phép tương ứng
- Độ dài cần cẩu cần thiết để đảm bảo khoảng trống an toàn qua các công trình hiện hữu
- Thiết kế hệ thống buộc hàng, tải trọng cho phép và yêu cầu về thanh chở tải
- Tổng trọng lượng vật nâng bao gồm phụ kiện, thiết bị buộc hàng và hệ số an toàn kỹ thuật
Giai đoạn 3: Hoàn thiện hồ sơ kế hoạch nâng hạ
Khi các thông số kỹ thuật được phê duyệt, anh Tim soạn thảo hồ sơ kế hoạch nâng hạ dựa trên mẫu vẽ thống nhất của BCC và các tính năng mạnh mẽ của BricsCAD:
Thuộc tính tùy chỉnh tự động điền thông tin vào khung bản vẽ bao gồm số hiệu bản vẽ, tên khách hàng, tên công trình và phiên bản sửa đổi.
Trường dữ liệu dạng bảng tự động tính toán và hiển thị thông số tải trọng cho phép và áp lực truyền xuống nền đất.
Bên cạnh đó, anh Tim cũng xây dựng bộ thư viện khối vẽ chuyên dụng trên BricsCAD:
Khối vẽ mặt bằng 2D của cẩu với trạng thái hiển thị linh hoạt, cho phép hiển thị nhanh chóng các cấu hình hoạt động khác nhau của thiết bị.
Mô hình 3D cẩu được liên kết tham chiếu trong bản vẽ để hỗ trợ trực quan hóa, kiểm tra chiều cao và khoảng trống an toàn.
Những tính năng này giúp BCC tạo ra các bộ kế hoạch nâng hạ có độ chính xác cao, định dạng nhất quán, đồng thời giảm thiểu công sức nhập liệu thủ công.
Kết quả đạt được
Kể từ khi áp dụng BricsCAD, BCC đã nâng cao hiệu suất làm việc, độ chính xác và tính nhất quán trong toàn bộ quy trình lập kế hoạch kỹ thuật. Hồ sơ kế hoạch được hoàn thành nhanh hơn, đồng thời đội ngũ hoàn toàn tin tưởng vào vị trí đặt cẩu, khoảng cách an toàn và các con số tính toán tải trọng. Bằng cách tích hợp hình ảnh bản đồ có tọa độ, tài liệu thiết kế từ khách hàng và mô hình 3D thiết bị vào cùng một tệp thiết kế, chất lượng và sự thống nhất giữa các bộ hồ sơ giao cho khách hàng đã được cải thiện rõ rệt. Việc liên tục hoàn thiện bộ mẫu vẽ, thư viện khối và các chương trình LISP nội bộ giúp nâng cao thêm độ chính xác và rút ngắn đáng kể thời gian thiết kế.
“BCC nhận thấy BricsCAD là công cụ vô cùng phù hợp để lập hồ sơ kế hoạch nâng hạ. Khi tích hợp bản vẽ, số liệu, văn bản, bảng tính, tệp PDF, biểu đồ và tính toán áp lực nền đất trong cùng một tệp thiết kế, chúng tôi đã đơn giản hóa hoàn toàn quy trình soạn thảo tài liệu cho các công trình nâng hạ, từ đó cung cấp cho khách hàng sản phẩm có chất lượng cao hơn hẳn.” — Anh Tim Marchbank tổng kết.
Nếu bạn muốn khám phá lý do BricsCAD là giải pháp CAD thay thế tuyệt vời và cách phần mềm có thể hỗ trợ thành công cho doanh nghiệp của bạn, hãy tải ngay phiên bản dùng thử miễn phí.
Thông tin: Dự án • Lĩnh vực Xây dựng • Khách hàng: Brisbane City Cranes • Trang chủ: brisbanecitycranes.com.au • Nguồn: Octave BricsCAD Úc
