Các nhóm cơ khí và sản xuất thường làm việc chủ yếu với các tệp DWG và bản vẽ 2D. Việc chuyển hẳn sang một nền tảng MCAD (CAD Cơ khí chuyên dụng) có thể đồng nghĩa với chi phí cao hơn, phức tạp hơn và gây gián đoạn công việc. BricsCAD Mechanical mang đến nhiều tính năng hơn mà không làm mất đi các công cụ và dữ liệu cốt lõi của họ. Phần mềm này bổ sung khả năng dựng hình 3D, lắp ráp, thiết kế kim loại tấm và tạo tài liệu sản xuất ngay trên nền tảng môi trường DWG. Không cần phải chuyển đổi hệ thống.
Chúng tôi đã trò chuyện cùng Callum Price, một kỹ sư CAD/CAM đồng thời là chuyên gia về cơ khí và sản xuất tại BricsCAD, để hiểu rõ hơn cách BricsCAD Mechanical vận hành trong thực tế.
Giải đáp 9 câu hỏi về BricsCAD Mechanical
1. BricsCAD Mechanical là gì và phần mềm này giúp ích gì cho các kỹ sư?
Price: BricsCAD Mechanical được xây dựng dựa trên BricsCAD Pro, vì vậy bạn sẽ có toàn bộ sức mạnh của bản Pro, cộng thêm các công cụ chuyên dụng cho cơ khí và sản xuất. Các công cụ này bao gồm: vẽ kỹ thuật cơ khí, lắp ráp, BOM (Danh mục vật tư), thiết kế kim loại tấm và xuất tài liệu sản xuất — tất cả trong một môi trường duy nhất. Nó cho phép các kỹ sư lấy một bản thiết kế (dù được vẽ trong BricsCAD hay phần mềm khác) và chuyển đổi nó thành các tài liệu sẵn sàng cho việc sản xuất.
2. Đối tượng nào nhận được nhiều giá trị nhất từ BricsCAD Mechanical?
Phần mềm này phù hợp nhất với nhóm hay quy trình làm việc nào?
Price: Thông thường là những nhóm đã đầu tư nhiều vào định dạng DWG và không muốn lãng phí điều đó. Đó là các môi trường sản xuất như Máy móc công nghiệp, Thiết bị và Chế tạo dụng cụ, nơi quá trình sản xuất vẫn cần được thể hiện và chuyển giao thông qua các bản vẽ và tài liệu 2D. Thực tế là rất nhiều nhóm bắt đầu cần đến khả năng thiết kế 3D và lắp ráp, nhưng chưa đến mức phải chuyển sang hẳn một hệ thống MCAD cao cấp (vốn đắt đỏ và phức tạp). Phần mềm này cho họ giải pháp để tiến lên 3D, lắp ráp chi tiết, tạo mô hình kim loại tấm và xuất dữ liệu sản xuất mà không đánh mất quy trình, dữ liệu hay thói quen làm việc cũ.
3. Nhiều công ty vẫn phụ thuộc nhiều vào tệp DWG. BricsCAD Mechanical giúp họ làm việc với dữ liệu hiện có như thế nào để không phải bắt đầu lại từ đầu?
Price: Vì BricsCAD là một nền tảng DWG gốc (native), các công ty này có thể tiếp tục sử dụng các bản vẽ và dữ liệu cũ của họ. Với môi trường DWG quen thuộc, thời gian học cách sử dụng phần mềm là rất ngắn, giúp họ có thể bắt tay vào việc ngay lập tức.
4. Khi nói đến việc lắp ráp, BricsCAD Mechanical linh hoạt đến mức nào?
Người dùng thường thiết kế theo hướng từ trên xuống (top-down), từ dưới lên (bottom-up) hay cả hai?
Price: Trên thực tế, nó rất linh hoạt. Bạn thậm chí có thể kết hợp cả hai phương pháp; tất cả tùy thuộc vào sở thích của người dùng hoặc yêu cầu công việc. Điều này có được nhờ phương pháp dựng hình trực tiếp (direct modeling) của BricsCAD. Bạn không bị trói buộc vào kiểu dựng hình dựa trên lịch sử thiết kế (history-based modeling) quá khắt khe, nên có thể thao tác với hình học tự do hơn (đặc biệt là khi làm việc với dữ liệu import hoặc khi cần thay đổi ở giai đoạn cuối).
- Từ trên xuống (Top-down): Thường dùng khi thiết kế theo ngữ cảnh (ví dụ: bạn nhập một khối hình học vào và thiết kế xoay quanh nó như thiết kế đồ gá cho các bộ phận có sẵn).
- Từ dưới lên (Bottom-up): Phổ biến khi người dùng lấy các linh kiện có sẵn và ghép chúng lại với nhau (ví dụ: bố trí thiết bị trong nhà máy).
5. Trình duyệt Cơ khí (Mechanical Browser) đóng vai trò gì trong công việc hàng ngày? Nó giúp giải quyết những khó khăn nào?

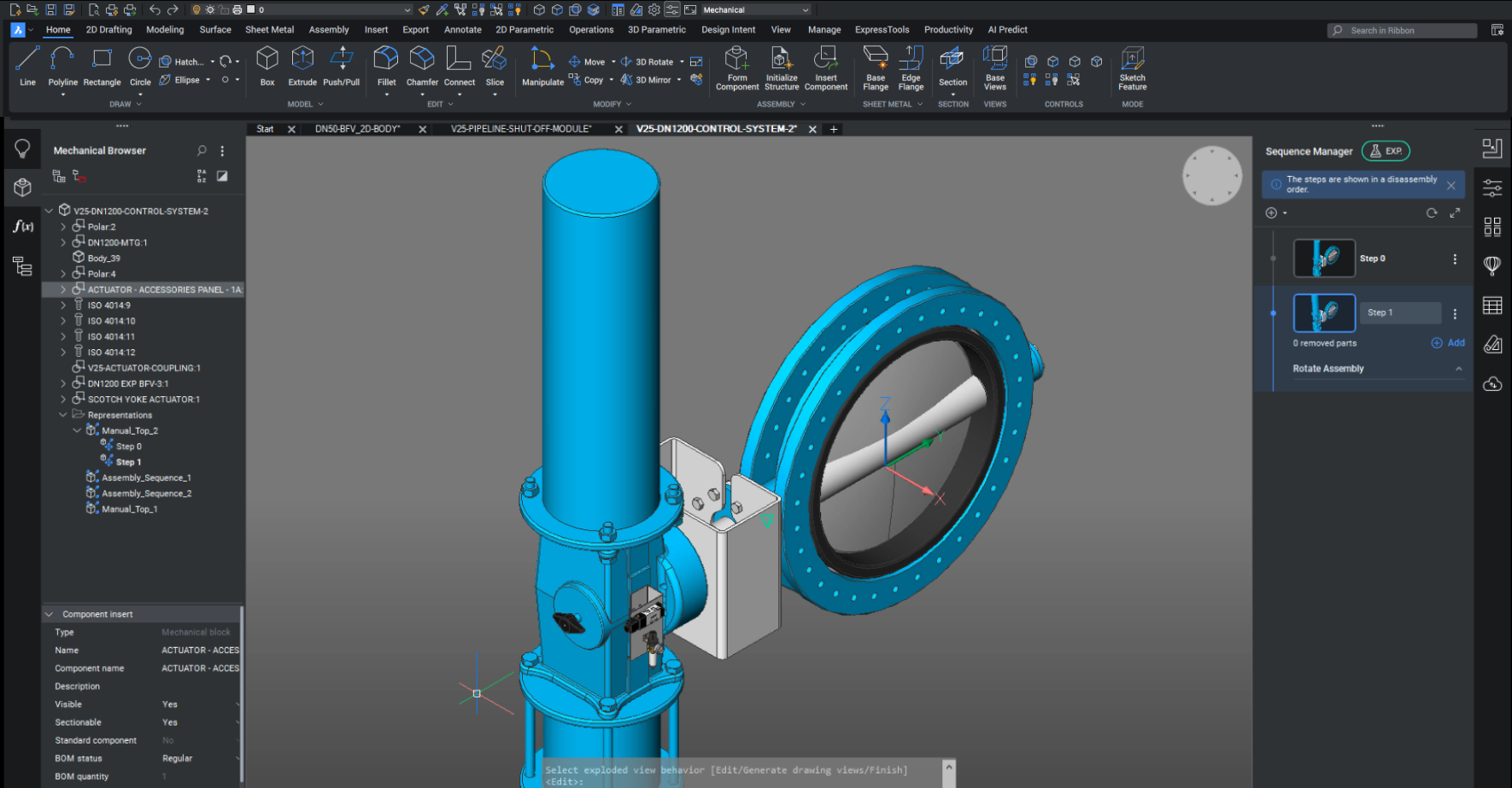

Price: Mechanical Browser chính là thứ mang lại sự rõ ràng, có cấu trúc cho sự “linh hoạt” mà tôi vừa nhắc đến. Dù bạn không bị gò bó vào quy trình thiết kế theo lịch sử, Mechanical Browser vẫn cung cấp một cái nhìn hệ thống về các cụm lắp ráp, linh kiện, ràng buộc (constraints), tham số và các tính năng cụ thể. Nó không phải là một “cây thư mục” truyền thống. Nhưng những tính năng có cấu trúc như kim loại tấm hay các đặc điểm dựa trên phác thảo (sketch-based) sẽ xuất hiện và có thể được chỉnh sửa tại đây. Vì vậy, trong công việc hàng ngày, nó giúp bạn dễ dàng xem cách một mô hình được tổ chức và thực hiện thay đổi mà không phải chỉ phụ thuộc vào các khối hình học đơn thuần.
6. Thư viện chi tiết tiêu chuẩn giúp tiết kiệm thời gian nhưng đôi khi lại khá lộn xộn. BricsCAD quản lý các linh kiện này thực tế như thế nào?
Price: Trong BricsCAD Mechanical, các chi tiết tiêu chuẩn từ thư viện được chèn vào dưới dạng các “khối cơ khí” (mechanical blocks) điều khiển bằng tham số. Nghĩa là bạn có thể điều chỉnh kích thước hoặc cấu hình mà không cần phải xóa đi chèn lại chi tiết khác. Chúng tuân thủ các tiêu chuẩn quốc tế như DIN, ISO, ASME và JIS. Các chi tiết này nằm gọn gàng trong cấu trúc lắp ráp và tự động cập nhật vào danh mục vật tư (BOM) chứ không chỉ là bản vẽ hình học thông thường. Điều này giúp dễ quản lý và tái sử dụng một cách nhất quán.
7. Quy trình làm việc từ thiết kế 3D đến tạo tài liệu 2D và BOM thường diễn ra như thế nào? BricsCAD giúp tiết kiệm nhiều thời gian nhất ở công đoạn nào?
Price: Quy trình này thường bắt đầu bằng việc import dữ liệu hình học hoặc tự vẽ 3D trực tiếp. Từ đó, bạn xây dựng các chi tiết và lắp ráp ngay trong môi trường DWG. Khi thiết kế hoàn tất, bạn có thể tự động xuất bản vẽ 2D từ mô hình, với các hình chiếu và chú thích được liên kết đồng bộ. Cùng lúc đó, dữ liệu BOM được trích xuất thẳng từ cụm lắp ráp thay vì phải nhập thủ công. Điểm tiết kiệm thời gian nhất là bạn chỉ cần làm việc trên một nguồn dữ liệu duy nhất. Bất kỳ thay đổi nào cũng sẽ tự động cập nhật xuyên suốt trên cả bản vẽ lẫn mô hình, giúp bạn không phải làm lại thủ công ở từng giai đoạn.
8. Kim loại tấm và khả năng gia công có thể khá phức tạp. BricsCAD Mechanical giúp người dùng đạt được kết quả sẵn sàng cho sản xuất nhanh hơn như thế nào?
Price: Đơn giản là phần mềm giúp biến một hình khối thành một phiên bản có thể sản xuất được mà không cần phải dựng lại từ đầu. Bạn có thể tự động chuyển đổi các khối 3D (solids) thành kim loại tấm. BricsCAD Mechanical sẽ tự động nhận diện các đường chấn (bends) và các chi tiết đặc thù, giúp bạn không phải bắt đầu từ số 0. Từ đó, bạn sử dụng các công cụ kim loại tấm chuyên nghiệp để chỉnh sửa và tự động trải phẳng (unfold) chúng ra để cắt/gia công.
Chúng tôi cũng thấy tính năng này được ứng dụng ở mức độ cao hơn. Ví dụ, công ty Murata Machinery đã đưa BricsCAD Mechanical vào dây chuyền CAD-to-CAM của họ, dùng tính năng nhận diện kim loại tấm để tự động chuyển đổi mô hình 3D thành dữ liệu cho máy cắt. Mục tiêu là tự động hóa hoàn toàn quy trình thiết kế – sản xuất, và đến nay họ ước tính đã giúp người dùng cuối giảm được 80% thời gian. Dù chuyển đổi tự động không hoàn hảo 100% trong mọi trường hợp, nó vẫn giảm đáng kể công sức dựng lại mô hình thủ công.
9. Về các bản cập nhật mới nhất, cải tiến nào theo anh là mang lại tác động lớn nhất cho người dùng?
Price: Tôi nghĩ tác động lớn nhất của phiên bản BricsCAD V26.2 là giúp giảm thiểu tình trạng phải làm lại (rework), ở hai khía cạnh:
- Về kim loại tấm: Tính năng Sửa chữa cục bộ (local repair) cho phép bạn chọn và khắc phục thẳng vấn đề của một chi tiết bị lỗi thay vì phải sửa lại toàn bộ mô hình.
- Về tài liệu: Dữ liệu thuộc tính cơ khí liên kết có nghĩa là bạn chỉ cần thiết lập một thông số duy nhất, và nó sẽ tự động cập nhật ở mọi nơi sử dụng thông số đó (ví dụ: ghi chú, khung tên), thay vì phải gõ lại thủ công ở nhiều bản vẽ khác nhau.
Công cụ phù hợp cho bước tiến tiếp theo
Mục tiêu của BricsCAD Mechanical là cung cấp cho các nhóm cơ khí và sản xuất công cụ để vươn lên mà không phải vứt bỏ quy trình làm việc hiện tại. Việc mang khả năng dựng hình 3D, lắp ráp, kim loại tấm và tạo tài liệu sản xuất vào một môi trường tệp DWG nguyên bản (native) sẽ giúp các nhóm nâng cấp năng lực thiết kế mà không cần phải bắt đầu lại.
Nếu “khả năng thiết kế 3D” đang nằm trong mục tiêu sắp tới của bạn, nhưng việc thay đổi hoàn toàn nền tảng phần mềm lại là một bước đi quá mức cần thiết và đắt đỏ, thì BricsCAD Mechanical chính là điểm xuất phát lý tưởng nhất.
