Nền tảng Vô hình Của Dữ liệu Hàng không Chính xác
Trong lĩnh vực trắc địa ảnh hàng không (aerial photogrammetry) hiện đại, chất lượng của sản phẩm cuối cùng như bản đồ số hay mô hình 3D không chỉ phụ thuộc vào độ phân giải của cảm biến máy ảnh. Một yếu tố mang tính quyết định, nhưng thường bị đánh giá thấp, chính là sự ổn định của máy ảnh tại thời điểm phơi sáng. Sự ổn định này không phải là một tính năng phụ trợ, mà là nền tảng cốt lõi để thu thập dữ liệu có giá trị khoa học và kỹ thuật. Các phương tiện bay, dù là máy bay có người lái hay thiết bị bay không người lái (UAV), đều phải đối mặt với những thách thức cố hữu như rung lắc từ động cơ, nhiễu động không khí, và gió tạt ngang. Những chuyển động đột ngột này, nếu không được kiểm soát, sẽ gây ra hiện tượng nhòe ảnh (image blur) và làm sai lệch nghiêm trọng cấu trúc hình học của dữ liệu, dẫn đến các sản phẩm không thể sử dụng được cho mục đích đo đạc chính xác.
Để giải quyết triệt để vấn đề này, ngành công nghiệp đã phát triển và ứng dụng các nền tảng ổn định con quay hồi chuyển (gyro-stabilized platforms). Đây không đơn thuần là một cơ chế “chống rung” thông thường, mà là một hệ thống kỹ thuật cơ điện tử có độ chính xác cao, được thiết kế để trở thành trái tim của bất kỳ hệ thống khảo sát hàng không chuyên nghiệp nào. Vai trò của chúng là đảm bảo máy ảnh luôn duy trì được hướng nhìn đã định sẵn, bất chấp mọi chuyển động của phương tiện bay, từ đó bảo toàn tính toàn vẹn của từng điểm ảnh thu thập được.
Giải Mã Nền tảng Ổn định Con Quay Hồi Chuyển: Cơ Chế Giữ Vững Sự Tĩnh Lặng Trong Chuyển Động
Để hiểu rõ tầm quan trọng của công nghệ này, cần phải phân tích cấu trúc và nguyên lý hoạt động của nó, đồng thời phân biệt rõ ràng giữa các hệ thống chuyên dụng cho trắc địa và các thiết bị chống rung phổ thông.
Cấu Trúc Của Một Gimbal Chuyên Dụng

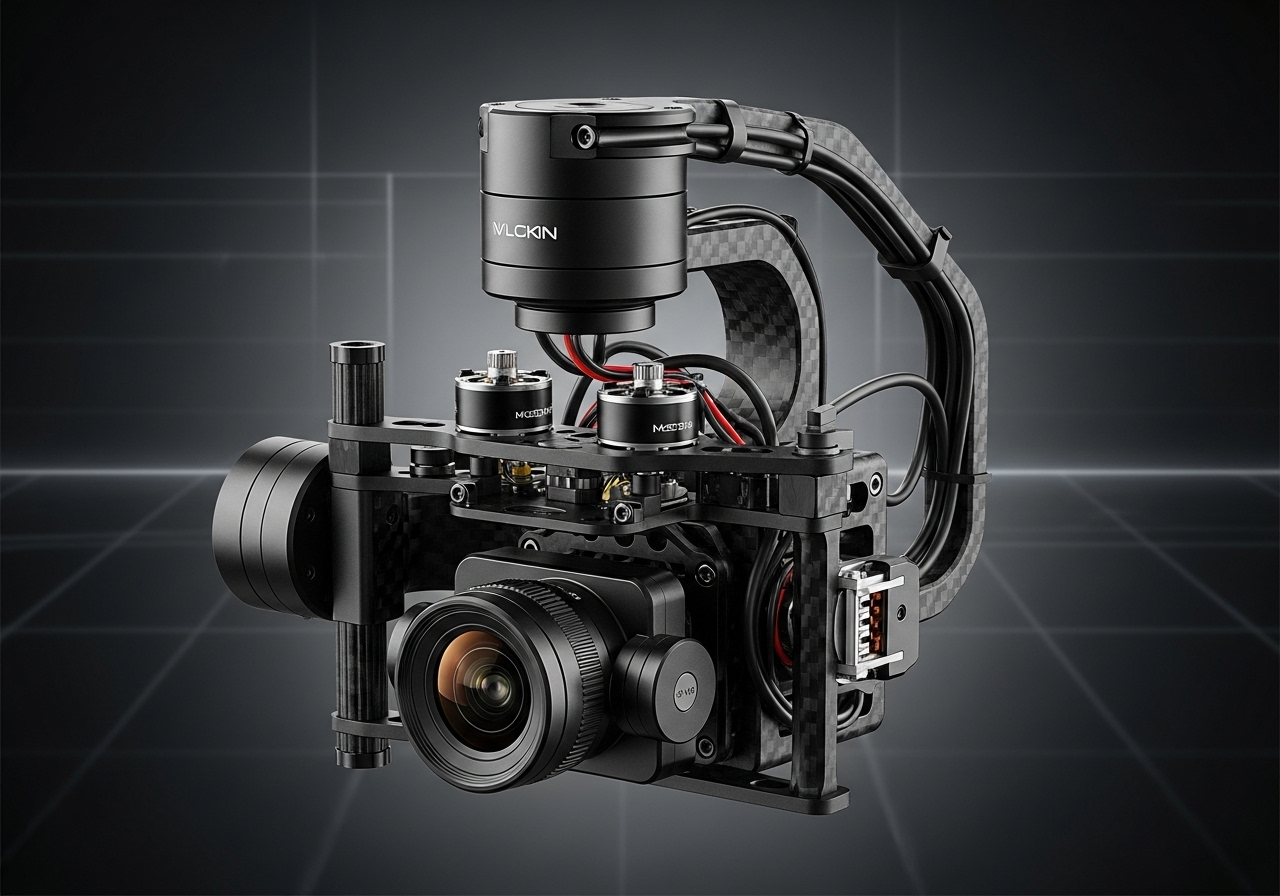

Nền tảng của một hệ thống ổn định là gimbal cơ học 3 trục (3-axis gimbal), cho phép camera di chuyển tự do theo ba chiều không gian: Pitch (chúc – chuyển động lên xuống), Roll (cuộn – chuyển động nghiêng trái phải), và Yaw (lắc – chuyển động xoay trái phải). Ba trục này phối hợp với nhau để bù trừ cho mọi chuyển động góc của phương tiện bay.

Tuy nhiên, cần phải nhấn mạnh sự khác biệt căn bản giữa các gimbal chuyên dụng trong trắc địa ảnh và các loại gimbal phổ thông dùng cho điện thoại hay máy ảnh cầm tay. Trong khi các thiết bị tiêu dùng tập trung vào việc tạo ra những thước phim “mượt mà”, ổn định về mặt thẩm mỹ, thì các hệ thống chuyên dụng cho khảo sát được chế tạo theo tiêu chuẩn quân sự với độ tin cậy và độ chính xác cao hơn rất nhiều. Mục tiêu của chúng không phải là sự mượt mà về hình ảnh, mà là duy trì một tham chiếu hình học tuyệt đối chính xác so với mặt đất. Mỗi mili-radian sai lệch đều có thể dẫn đến sai số hàng centimet hoặc thậm chí hàng mét trên thực địa, do đó, sự ổn định ở đây mang ý nghĩa đo lường chứ không chỉ là thị giác.

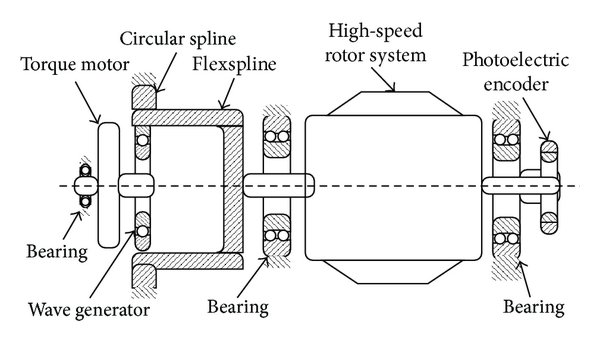

“Giác Quan” Của Sự Ổn định: Con Quay Hồi Chuyển và Bộ Đo Lường Quán Tính (IMU)
Để hệ thống có thể phản ứng lại các chuyển động, nó cần có “giác quan” để phát hiện chúng. Vai trò này được đảm nhiệm bởi các cảm biến có độ chính xác cực cao:
- Con quay hồi chuyển (Gyroscopes): Đây là những cảm biến tinh vi có khả năng phát hiện vận tốc góc (angularvelocity), tức là tốc độ thay đổi hướng của phương tiện bay, trong thời gian thực.
- Bộ Đo Lường Quán Tính (Inertial Measurement Unit – IMU): Đây là một cụm cảm biến phức tạp hơn, thường kết hợp con quay hồi chuyển với gia tốc kế (accelerometers). IMU cung cấp một bộ dữ liệu toàn diện về cả chuyển động xoay và chuyển động tịnh tiến của hệ thống trong không gian 6 bậc tự do.
Chất lượng của các cảm biến này, thường được mô tả là “con quay chính xác cao” , là yếu tố quyết định trực tiếp đến hiệu suất của toàn bộ nền tảng ổn định.
“Phản Xạ” Tức Thời: Thuật Toán Điều Khiển và Cơ Cấu Chấp Hành
Dữ liệu từ con quay hồi chuyển và IMU được truyền liên tục đến bộ vi xử lý trung tâm. Tại đây, các “thuật toán điều khiển” phức tạp sẽ phân tích và tính toán các lệnh bù trừ cần thiết chỉ trong vài mili giây. Các lệnh này sau đó được gửi đến “cơ cấu chấp hành cơ điện” (electromechanical actuators) – thực chất là các động cơ servo không chổi than mạnh mẽ và siêu nhanh. Các động cơ này sẽ xoay gimbal theo hướng ngược lại với chuyển động của phương tiện bay, triệt tiêu gần như hoàn toàn các rung lắc và dao động.
Toàn bộ quá trình này tạo thành một vòng lặp kín (closed-loop feedback system) hoạt động liên tục, đảm bảo máy ảnh gần như “đứng yên” so với mặt đất. Hiệu suất của hệ thống này có thể được lượng hóa bằng các thông số kỹ thuật, ví dụ như độ chính xác ổn định dưới 0.2 mrad , một con số thể hiện khả năng kiểm soát chuyển động ở mức độ vi mô.
Lượng Hóa Tác Động: Tại Sao Sự Ổn Định Đồng Nghĩa Với Dữ Liệu Vượt Trội
Chức năng kỹ thuật của nền tảng ổn định được chuyển hóa trực tiếp thành chất lượng dữ liệu đo đạc. Tác động này có thể được thấy rõ nhất qua việc phân tích và so sánh các nguồn gây nhòe ảnh.

Phân Tích Hiện Tượng Nhòe Ảnh (Image Blur)
Trong chụp ảnh hàng không, có hai loại nhòe ảnh chính cần được quản lý:
- Nhòe do chuyển động tịnh tiến (Forward Motion Blur): Gây ra bởi tốc độ di chuyển của máy bay trong khoảng thời gian màn trập mở. Đây là hiện tượng không thể tránh khỏi và thường được kiểm soát bằng cách sử dụng tốc độ màn trập cao (ví dụ 1/1000 s trở lên).
- Nhòe do chuyển động xoay (Rotational Blur): Gây ra bởi các dao động chúc, cuộn, lắc của máy bay. Đây chính là loại nhòe mà nền tảng ổn định con quay hồi chuyển có nhiệm vụ triệt tiêu.
Để lượng hóa hiệu quả của công nghệ này, chúng ta hãy cùng phân tích một kịch bản khảo sát giả định với các thông số kỹ thuật được xác lập như sau:
- Tiêu cự ống kính (Focal length): 120 mm
- Kích thước điểm ảnh (Pixel size): 3.76 µm
- Độ phân giải mặt đất (GSD): 10 cm/pixel
- Thời gian phơi sáng (Exposure time): 1/500 s
- Vận tốc góc còn dư sau ổn định (Residual angular velocity): 0.2°/s
- Tốc độ máy bay (Aircraft speed): 156 knots (khoảng 80.3 m/s)
Dựa trên các thông số đầu vào này, kết quả tính toán cho thấy:
- Độ nhòe do chuyển động tịnh tiến trên mặt đất là 16 cm, tương đương 1.6 pixel trên cảm biến.
- Độ nhòe do chuyển động xoay (sau khi đã được nền tảng ổn định triệt tiêu phần lớn) trên mặt đất chỉ còn khoảng 2.23 cm, tương đương 0.22 pixel.
Bảng 1: Phân Tích So Sánh Các Nguồn Gây Nhòe Ảnh (Nghiên cứu tình huống)
Nguồn Gây Nhòe | Độ Nhòe trên Mặt Đất (cm) | Độ Nhòe trên Cảm Biến (pixels) | So sánh Tương đối |
Nhòe do Chuyển động Tịnh tiến | 16.0 | 1.60 | Gấp ~7.2 lần |
Nhòe do Chuyển động Xoay (với ổn định) | 2.23 | 0.22 | 1x |
Export to SheetsPhân tích trên cho thấy một kết luận quan trọng: nền tảng ổn định hiện đại có khả năng giảm thiểu tác động của chuyển động xoay xuống mức “dưới điểm ảnh” (sub-pixel). Độ nhòe do xoay chỉ bằng khoảng 1/7 so với độ nhòe do chuyển động tịnh tiến, khiến nó trở thành một yếu tố gần như không đáng kể trong hầu hết các ứng dụng đo ảnh.
Từ Điểm Ảnh (Pixel) Đến Độ Chính Xác Trắc Địa
Trong trắc địa ảnh, một điểm ảnh không chỉ là một giá trị màu sắc; nó đại diện cho một vị trí địa lý cụ thể trên mặt đất với tọa độ xác định. Toàn bộ quy trình xử lý, từ tam đạc ảnh (triangulation) đến tạo mô hình 3D, đều dựa trên việc nhận dạng và đối sánh chính xác cùng một đối tượng trên nhiều bức ảnh chồng phủ lên nhau.
Nếu không có sự ổn định, nhòe do chuyển động xoay sẽ làm biến dạng hình ảnh, phá vỡ các mối quan hệ hình học nghiêm ngặt giữa các điểm ảnh. Điều này sẽ gây ra sai số lớn trong quá trình xử lý và làm giảm chất lượng của các sản phẩm cuối cùng như mô hình số độ cao (DEM), mô hình số bề mặt (DSM) và bình đồ ảnh trực giao (Orthomosaic). Độ chính xác khảo sát ở cấp độ centimet, như được báo cáo có thể đạt tới 0.7 cm đến 1 cm , chỉ có thể thực hiện được khi dữ liệu ảnh đầu vào có độ sắc nét và tính toàn vẹn hình học ở mức cao nhất.
Hơn nữa, việc đầu tư vào một máy ảnh hàng không có độ phân giải cao sẽ trở nên vô nghĩa nếu không đi kèm một hệ thống ổn định tương xứng. Một cảm biến 100 megapixel tạo ra hình ảnh bị nhòe 3-4 pixel sẽ cung cấp ít chi tiết hữu ích hơn một cảm biến 25 megapixel tạo ra hình ảnh sắc nét. Do đó, nền tảng ổn định không phải là một phụ kiện mà là một thành phần cốt lõi, quyết định hiệu quả đầu tư của toàn bộ hệ thống bay chụp.
Lợi Thế Chiến Lược Trong Khảo Sát Hiện Đại: Ứng Dụng và Hiệu Quả
Ngoài việc đảm bảo chất lượng dữ liệu, nền tảng ổn định còn mang lại những lợi thế chiến lược về mặt vận hành và kinh tế.
Nâng Cao Hiệu Suất và Tiết Kiệm Chi Phí Khảo Sát

Một trong những lợi ích trực tiếp nhất là khả năng “giảm yêu cầu về độ phủ ảnh chồng lấn”. Khi hình học của mỗi bức ảnh được đảm bảo chính xác, các nhà khảo sát có thể tự tin bay với độ phủ thấp hơn (ví dụ, độ phủ dọc 60% thay vì 80%) mà vẫn đảm bảo khả năng ghép nối thành công. Điều này dẫn đến một chuỗi các hiệu quả vận hành:
- Giảm số đường bay: Cần ít đường bay hơn để bao phủ cùng một diện tích.
- Tiết kiệm thời gian và chi phí: Thời gian bay ngắn hơn đồng nghĩa với việc tiết kiệm chi phí nhiên liệu (cho máy bay có người lái) hoặc pin (cho UAV), cũng như chi phí nhân công.
- Xử lý dữ liệu nhanh hơn: Ít ảnh hơn có nghĩa là thời gian xử lý trên các phần mềm chuyên dụng như Pix4D hay Agisoft Metashape sẽ giảm đáng kể, đẩy nhanh tiến độ bàn giao sản phẩm.
Mở Rộng Giới Hạn Tác Nghiệp
Các hệ thống ổn định hiệu suất cao cho phép thu thập dữ liệu chất lượng ngay cả trong điều kiện thời tiết không lý tưởng, chẳng hạn như khi có gió mạnh hoặc nhiễu động không khí. Đối với một quốc gia có điều kiện thời tiết phức tạp như Việt Nam, đây là một lợi thế vận hành cực kỳ quan trọng, giúp giảm thời gian chờ đợi và tăng số ngày có thể bay trong năm.
Thêm vào đó, vì hệ thống có thể bù trừ hiệu quả cho các rung động, nó cho phép sử dụng thời gian phơi sáng dài hơn mà không làm ảnh bị nhòe. Điều này mở ra khả năng bay chụp trong điều kiện ánh sáng yếu như sáng sớm, chiều muộn hoặc những ngày nhiều mây, giúp kéo dài cửa sổ thời gian tác nghiệp trong ngày.
Đảm Bảo An Toàn và Tiếp Cận Vùng Khó Khăn
Bằng cách đảm bảo thu thập dữ liệu chất lượng ngay trong lần bay đầu tiên, nền tảng ổn định giúp giảm thiểu nhu cầu phải bay lại. Điều này đặc biệt quan trọng khi khảo sát các khu vực nguy hiểm hoặc khó tiếp cận như vùng đồi núi hiểm trở, khu vực sạt lở, hoặc các mỏ khai thác đang hoạt động. Việc giảm số lần bay không chỉ tiết kiệm chi phí mà còn nâng cao an toàn cho cả thiết bị và nhân sự.
Những lợi ích này cho thấy việc đầu tư vào công nghệ ổn định không chỉ cải thiện chất lượng của một dự án đơn lẻ. Nó hoạt động như một “hệ số nhân” năng lực, cho phép một đơn vị khảo sát thực hiện nhiều công việc hơn, với lịch trình đáng tin cậy hơn và chi phí thấp hơn. Đây chính là một lợi thế cạnh tranh bền vững trên thị trường.
Bối Cảnh Việt Nam: Sự Tiếp Nhận Công Nghệ và Các Trường Hợp Thực Tế
Tại Việt Nam, công nghệ trắc địa ảnh hàng không sử dụng UAV không còn là một khái niệm mới mẻ mà đã trở thành một công cụ phổ biến, được nhiều đơn vị đầu ngành tin dùng trong các dự án trọng điểm.
Sự Trỗi Dậy Của Công Nghệ Khảo Sát Bằng UAV tại Việt Nam
Công nghệ này đã chứng minh hiệu quả vượt trội trong nhiều lĩnh vực:
- Giao thông: Được ứng dụng thành công trong các dự án lớn như đường cao tốc Hạ Long – Vân Đồn và Hà Nội – Thái Nguyên để nghiên cứu chọn tuyến tối ưu và xây dựng bình đồ chi tiết.
- Khai khoáng: Bay chụp ảnh tại các mỏ lớn như Mỏ Cao Sơn (Quảng Ninh) để tính toán khối lượng đào đắp và quản lý hiện trạng.
- Quy hoạch và Xây dựng: Được sử dụng rộng rãi để thành lập bản đồ địa hình tỷ lệ lớn, khảo sát tài nguyên, và lập bản đồ quy hoạch đô thị.
Sự phát triển này được dẫn dắt bởi các đơn vị uy tín như Tổng công ty Tư vấn Thiết kế Giao thông vận tải (TEDI), Công ty TNHH MTV Trắc địa Bản đồ (thuộc Bộ Tài nguyên và Môi trường), True Technology Co., Ltd.. tạo nên một hệ sinh thái công nghệ khảo sát phát triển và trưởng thành.
Kết Luận: Sự Ổn Định Là Khoản Đầu Tư Cốt Lõi, Không Phải Là Tùy Chọn Bổ Sung
Phân tích trên đã chỉ ra một cách toàn diện rằng nền tảng ổn định con quay hồi chuyển đóng một vai trò không thể thiếu trong chuỗi quy trình trắc địa ảnh hàng không.
- Về mặt công nghệ, đây là một hệ thống kỹ thuật chính xác cao, khác biệt về bản chất và mục đích so với các gimbal tiêu dùng.
- Về mặt dữ liệu, nó đã được chứng minh bằng các con số cụ thể là có khả năng triệt tiêu gần như hoàn toàn nhòe do chuyển động xoay, bảo toàn tính toàn vẹn hình học của từng điểm ảnh và cho phép khai thác tối đa tiềm năng của các cảm biến độ phân giải cao.
- Về mặt vận hành, nó mang lại hiệu quả kinh tế rõ rệt thông qua việc tiết kiệm thời gian, chi phí, đồng thời mở rộng khả năng tác nghiệp và tăng cường an toàn.
- Tại Việt Nam, công nghệ này đã được kiểm chứng và áp dụng rộng rãi bởi các đơn vị đầu ngành trong những dự án cơ sở hạ tầng quan trọng nhất.
Vì vậy, có thể khẳng định rằng một nền tảng ổn định con quay hồi chuyển hiệu suất cao không phải là một tùy chọn bổ sung hay một phụ kiện xa xỉ. Nó là một thành phần cốt lõi, không thể đàm phán của bất kỳ hệ thống khảo sát hàng không chuyên nghiệp, hiện đại nào. Đầu tư vào sự ổn định chính là đầu tư vào độ chính xác, độ tin cậy và sự thành công của toàn bộ dự án. Đó là yếu tố nền tảng đảm bảo rằng dữ liệu thu thập từ trên không là sắc nét, các phép đo là xác thực, và những quyết định dựa trên chúng là đúng đắn.
