Hậu Va Chạm: Hướng Dẫn Về Đảm Bảo Chất Lượng Và Kiểm Tra Mô Hình BIM (BIM Model Assurance)

Sự dịch chuyển của ngành kiến trúc, kỹ thuật và xây dựng (AEC) sang kỷ nguyên số hóa đã biến Mô hình Thông tin Công trình (BIM) từ một công cụ đồ họa ba chiều đơn thuần thành một cơ sở dữ liệu quan hệ khổng lồ và phức tạp. Trong bối cảnh đó, quá trình Đảm bảo Chất lượng và Kiểm soát Chất lượng mô hình BIM (BIM Model Assurance – QA/QC) không còn là một công đoạn cộng thêm mang tính hình thức, mà đã trở thành xương sống của toàn bộ vòng đời dự án. Quy trình này kết hợp các cơ chế chủ động (thiết lập quy tắc từ đầu) và phản ứng (kiểm tra và sửa lỗi) nhằm đảm bảo rằng các tài sản kỹ thuật số đạt độ chính xác tuyệt đối, đáng tin cậy và tuân thủ nghiêm ngặt các yêu cầu kỹ thuật trước khi bất kỳ hoạt động thi công vật lý nào được diễn ra trên công trường. Mục tiêu tối thượng của công tác này là chứng minh các sản phẩm bàn giao kỹ thuật số “đáp ứng đúng mục đích sử dụng” (fit for purpose), từ đó triệt tiêu các rủi ro làm lại (rework) tốn kém, vốn là nguyên nhân hàng đầu gây đội vốn và trễ tiến độ trong các siêu dự án.¹

Kiểm tra sự tuân thủ của mô hình BIM đòi hỏi một sự đối chiếu liên tục và có hệ thống chống lại các tài liệu nền tảng mang tính pháp lý của dự án, điển hình là Yêu cầu Thông tin Trao đổi (EIR – Exchange Information Requirements) từ phía chủ đầu tư và Kế hoạch Thực thi BIM (BEP – BIM Execution Plan) từ phía nhà thầu.² Quá trình này xác minh sâu rộng xem các sản phẩm bàn giao có đáp ứng chính xác các tiêu chuẩn chuyên ngành, định dạng tệp yêu cầu, quy ước đặt tên thống nhất, mức độ chi tiết (LOD) phù hợp với từng giai đoạn, và các tiêu chí thiết kế đặc thù hay không. Vượt xa khỏi những khái niệm phát hiện xung đột (clash detection) cơ bản, hệ sinh thái đánh giá chất lượng BIM hiện đại bao trùm một mạng lưới các hạng mục kiểm tra đa chiều, từ tính toàn vẹn của cấu trúc tệp đến khả năng tự động đối chiếu với các quy chuẩn luật pháp hiện hành.

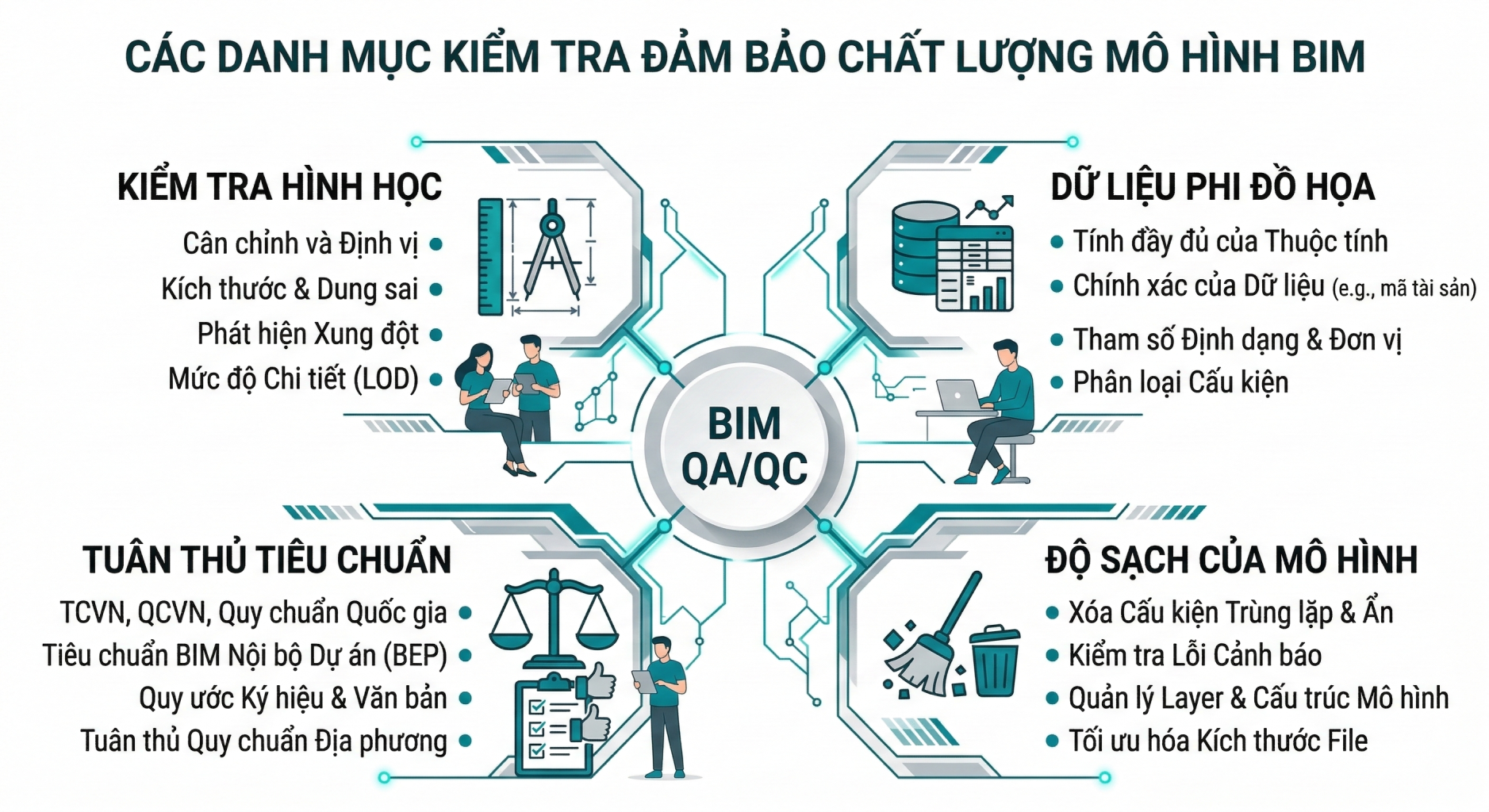

Nền Tảng Của Khung Đảm Bảo Chất Lượng: Kiểm Tra Cấu Trúc Và Tính Toàn Vẹn Của Mô Hình

Bước đầu tiên và mang tính sống còn trong bất kỳ quy trình đánh giá mô hình nào là việc xác minh tính toàn vẹn của cấu trúc nền tảng. Một mô hình BIM, dù được thiết kế đẹp mắt đến đâu, cũng sẽ trở nên vô dụng nếu cấu trúc dữ liệu cốt lõi của nó bị phá vỡ. Công tác kiểm tra này tập trung vào việc rà soát các quy ước đặt tên (naming conventions), thiết lập tọa độ dự án (project location/coordinates), điểm gốc không gian (origin points) và sự thống nhất về đơn vị đo lường (unit settings) trên toàn bộ dự án.

Sự sai lệch trong hệ tọa độ dùng chung (shared coordinates) là một trong những lỗi nghiêm trọng nhất. Trong một dự án phức tạp, các bộ môn kiến trúc, kết cấu và cơ điện (MEP) thường làm việc trên các tệp riêng biệt. Khi các tệp này được liên kết lại (federated) để phục vụ công tác điều phối, việc lệch điểm chuẩn không gian sẽ dẫn đến tình trạng các hệ thống bị phân tán trong không gian ảo, phá vỡ hoàn toàn khả năng phát hiện va chạm và đánh giá không gian. Để ngăn chặn điều này, các chuyên gia quản lý BIM (BIM Managers) tiến hành các bài kiểm tra cấu trúc nghiêm ngặt bằng cách sử dụng các nền tảng kỹ thuật số chuyên biệt theo từng bộ môn như Autodesk Revit, Inventor, Tekla, E3D, hoặc thông qua nền tảng tổng hợp như Navisworks ngay từ giai đoạn khởi tạo dự án.

Bên cạnh tọa độ, quy ước đặt tên tệp và cấu kiện đóng vai trò như một hệ thống định vị GPS cho dữ liệu. Việc không tuân thủ quy tắc mã hóa tệp không chỉ gây hỗn loạn trong hệ thống quản lý tài liệu (CDE – Common Data Environment) mà còn làm tê liệt các thuật toán kiểm tra tự động vốn dựa vào tên tệp để phân loại luồng công việc.³ Các yếu tố cấu trúc này tạo thành móng nền vững chắc, cho phép các lớp thông tin phức tạp hơn được bồi đắp một cách an toàn ở các giai đoạn sau.

Bước Tiến Vượt Bậc: Kiểm Tra Độ Chính Xác Hình Học Và Sự Nhất Quán Không Gian

Vượt ra ngoài việc thiết lập móng nền, khía cạnh hình học (Graphical Data) của mô hình phải được đánh giá với độ khắt khe cao nhất. Mô hình kỹ thuật số phải là một bản sao trung thực và hợp lý về mặt vật lý của công trình tương lai. Việc kiểm tra hình học không chỉ giới hạn ở hình dáng bên ngoài mà đi sâu vào các mối quan hệ không gian, khoảng cách và tính logic của các phần tử.⁴

Hạng mục kiểm tra hình học	Mô tả chi tiết và Mục đích kỹ thuật	Tác động đối với dự án
Xác thực Khoảng cách (Distance Validation)	Đảm bảo khoảng cách không gian trống giữa hai cấu kiện đạt yêu cầu thiết kế cụ thể. Không chỉ là khoảng cách vật lý mà còn là không gian thao tác bảo trì (clearance) hoặc khoảng lùi bắt buộc.	Tránh tình trạng lắp đặt được thiết bị nhưng không thể mở cửa tủ điện hoặc không có không gian cho kỹ sư bảo dưỡng thao tác.
Vị trí và Tọa độ (Location & Coordination)	Đối chiếu sự đồng trục, đồng cốt giữa các mô hình bộ môn (ví dụ: cột kết cấu có nằm gọn trong tường kiến trúc, ống xuyên sàn có khớp với lỗ mở).	Ngăn chặn các lỗi thi công sai lệch móng, cột giữa các tầng, giảm thiểu đục phá bê tông tại hiện trường.
Kiểm tra Đối tượng Trôi nổi (Floating Objects)	Nhận diện các cấu kiện bị đặt sai cao độ, không liên kết với bất kỳ thành phần chịu lực nào (ví dụ: một thiết bị vệ sinh lơ lửng giữa không trung thay vì gắn vào sàn).	Đảm bảo tính hợp lý của mô hình vật lý, hỗ trợ cho các phần mềm phân tích kết cấu hoạt động chính xác.
Sự Hiện diện, Vắng mặt & Trùng lặp (Presence, Absence & Duplicates)	Xác minh rằng tất cả các cấu kiện bắt buộc đã được dựng hình, không có đối tượng nào bị bỏ sót và tuyệt đối không có sự trùng lặp (hai đối tượng giống hệt nhau nằm đè lên cùng một tọa độ).	Đối tượng trùng lặp làm sai lệch nghiêm trọng bảng bóc tách khối lượng (QTO) và dự toán chi phí (5D BIM).4

Những quy trình kiểm tra hình học này được tiến hành thường xuyên và có hệ thống trong suốt các phiên điều phối thiết kế. Sự trùng lặp dữ liệu hình học thường xuất phát từ các thao tác sao chép – dán (copy-paste) lỗi của kỹ sư, dẫn đến việc phần mềm định lượng tính toán chi phí nhân đôi cho một cấu kiện. Công tác rà soát này loại bỏ triệt để các rủi ro tài chính tiềm ẩn trước khi hồ sơ đấu thầu được phát hành.

Đỉnh Cao Của Điều Phối: Phát Hiện Xung Đột Hệ Thống (Clash Detection)

Phát hiện xung đột đa bộ môn từ lâu đã trở thành biểu tượng của lợi ích BIM, nhưng việc thực thi hiệu quả đòi hỏi một tư duy chiến lược sâu sắc. Quá trình này nhận diện và giải quyết các mâu thuẫn không gian giữa các hệ thống xây dựng khác nhau, điển hình như những tuyến ống nước lạnh, ống gió khổng lồ của hệ thống MEP đâm xuyên qua dầm chịu lực kết cấu thép hoặc vách lõi thang máy bằng bê tông cốt thép.⁵

Thuật toán của các công cụ điều phối phân loại xung đột thành hai dạng cơ bản: xung đột cứng (hard clash) và xung đột khoảng không (clearance/soft clash). Xung đột cứng xảy ra khi hai vật thể vật lý thực sự chiếm cùng một tọa độ không gian (ví dụ: đường ống đâm vào cột). Trong khi đó, xung đột khoảng không tinh vi hơn nhiều; nó xảy ra khi một đối tượng vi phạm vùng đệm an toàn của một đối tượng khác, chẳng hạn như đường ống nước đi quá gần hệ thống khay cáp điện gây rủi ro chập cháy, hoặc cửa sổ mở ra vướng vào lan can.

Việc chạy thuật toán phát hiện va chạm hàng loạt thường tạo ra hàng ngàn báo cáo lỗi rác nếu mô hình không được nhóm và lọc đúng cách. Do đó, các điều phối viên BIM chuyên nghiệp phải xây dựng các “ma trận va chạm” (clash matrix), ưu tiên giải quyết các xung đột lớn giữa hệ thống kết cấu trọng yếu và thiết bị MEP kích thước lớn trước, sau đó mới tiến hành điều chỉnh các hệ thống đường ống nhỏ gọn có tính linh hoạt cao hơn trên công trường. Quá trình giải quyết xung đột được thực hiện lặp đi lặp lại qua các cuộc họp điều phối định kỳ, đóng vai trò như một màng lọc làm sạch thiết kế, đảm bảo khi bản vẽ phát hành ra công trường, tính khả thi thi công (constructability) đã đạt mức tối đa.

Trái Tim Của Chuyển Đổi Số: Xác Thực Dữ Liệu Và Thuộc Tính Phi Hình Học (Non-Graphical Data Checks)

Sự khác biệt vĩ đại nhất giữa bản vẽ CAD 3D truyền thống và BIM nằm ở năng lực chứa đựng thông tin. Nếu hình học tạo nên “thể xác” của công trình, thì dữ liệu phi hình học chính là “linh hồn”. Quá trình xác thực dữ liệu là nghệ thuật đảm bảo rằng mọi phần tử số đều mang trong mình bộ dữ liệu chữ và số (alphanumeric data) chính xác, tuân thủ nghiêm ngặt các danh mục yêu cầu kỹ thuật.

Phân tích sâu hơn, việc kiểm tra dữ liệu phi đồ họa bao gồm một chuỗi các hạng mục phức tạp. Đầu tiên là việc kiểm tra sự vắng mặt hoặc hiện diện của tham số (Parameter Presence/Absence). Các phần mềm tự động rà soát hàng triệu đối tượng để xác nhận xem các trường thông tin bắt buộc đã được khởi tạo hay chưa. Kế tiếp là kiểm tra giá trị trống (Empty Value Check) nhằm phát hiện các tham số đã được tạo nhưng lại bị kỹ sư bỏ quên không điền dữ liệu.

Quan trọng hơn cả là đánh giá tính chính xác của giá trị tham số (Parameter Value Correctness). Dữ liệu không chỉ cần được điền, mà phải hợp lệ. Hệ thống sẽ thẩm định xem thông số của một cánh cửa chống cháy có nằm trong dải giá trị cho phép (ví dụ: 60, 90, 120 phút) hay không, định dạng ngày tháng bảo hành có chuẩn xác, và mã vật liệu có khớp với bảng đặc tả kỹ thuật dự án. Cuối cùng là sự tuân thủ các tiêu chuẩn dữ liệu toàn cầu, điển hình như COBie (Construction Operations Building Information Exchange). Hệ thống phải xác minh rằng dữ liệu theo sát các tên cố định và cú pháp mà tiêu chuẩn COBie yêu cầu để có thể dễ dàng chuyển giao cho phần mềm Quản lý Vận hành Cơ sở vật chất (FM) sau này.⁶

Để hiện thực hóa việc rà soát hàng loạt này, các kỹ sư phụ thuộc vào một thế hệ công cụ kiểm tra thông minh dựa trên hệ thống quy tắc (rule-based) như Solibri, Navisworks, Revizto, BIMcollab, Verifi3D và Môi trường dữ liệu đám mây Autodesk Construction Cloud (ACC).⁷ Những công cụ này cho phép trích xuất tự động và báo cáo sự thiếu hụt siêu dữ liệu (metadata), đảm bảo mô hình thực sự hoạt động như một cơ sở dữ liệu hoàn chỉnh, phục vụ mục tiêu phân tích năng lượng, quản lý vòng đời tài sản và tính toán phát thải carbon.

Tự Động Hóa Pháp Lý: Đánh Giá Tuân Thủ Tiêu Chuẩn Dự Án Và Quy Chuẩn Xây Dựng

Khả năng vĩ đại nhất của công tác kiểm tra mô hình hiện đại là bước nhảy vọt từ kiểm tra xung đột không gian sang tự động hóa việc đối chiếu quy chuẩn pháp lý và luật xây dựng. Công tác này liên quan đến việc xác minh xem các tài sản xây dựng có đáp ứng các yêu cầu nội bộ của chủ đầu tư, tiêu chuẩn thiết kế riêng, và quan trọng nhất là các quy định pháp luật của nhà nước hay không.

Tiêu chí thiết kế (Design Criteria) được tự động hóa để kiểm tra hàng loạt các chỉ số như diện tích thông thủy tối thiểu của từng loại phòng, hoặc xác minh xem chiều rộng cánh cửa có đáp ứng chuẩn thiết kế quy định cho loại không gian đó không. Nhưng sự đột phá thực sự nằm ở việc kiểm tra Tuân thủ Quy chuẩn Luật pháp và Quy tắc An toàn (Legislation & Building Codes). Các chuyên gia công nghệ có thể biên dịch các bộ luật trên giấy thành các tập hợp thuật toán máy tính (machine-readable rules).

Khi mô hình được nạp vào hệ thống kiểm tra, nó sẽ tự động đánh giá:

• Chiều cao trần tối thiểu có đạt chuẩn cho các lối thoát nạn không?
• Số lượng thiết bị vệ sinh (Toilet Count) có tương xứng với công suất chứa người tối đa của tòa nhà theo quy chuẩn không?
• Các kích thước dành cho người khuyết tật tiếp cận (Accessibility Dimensions) như bán kính xoay xe lăn trong phòng vệ sinh, độ dốc ram dốc có vi phạm không?
• Khoảng cách di chuyển lớn nhất từ một căn phòng bất kỳ đến thang thoát hiểm (Emergency Routes) có nằm trong giới hạn an toàn phòng cháy chữa cháy (PCCC) không?

Bên cạnh đó, mô hình cũng phải tuân thủ các Tiêu chuẩn Ngành (Industry Standards), ví dụ như việc kiểm tra cú pháp chính xác của tên cấu kiện và sự hiện diện của các mã lắp ráp (Assembly Codes) như Uniformat hay Omniclass. Quá trình kiểm tra tính tuân thủ quy định thường được dẫn dắt bởi các kỹ sư trưởng của từng bộ môn và kết hợp chặt chẽ trong các buổi rà soát tổng thể, biến mô hình BIM thành một bản hồ sơ pháp lý kỹ thuật số có độ tin cậy tuyệt đối trước khi đệ trình cho các cơ quan thẩm định nhà nước.

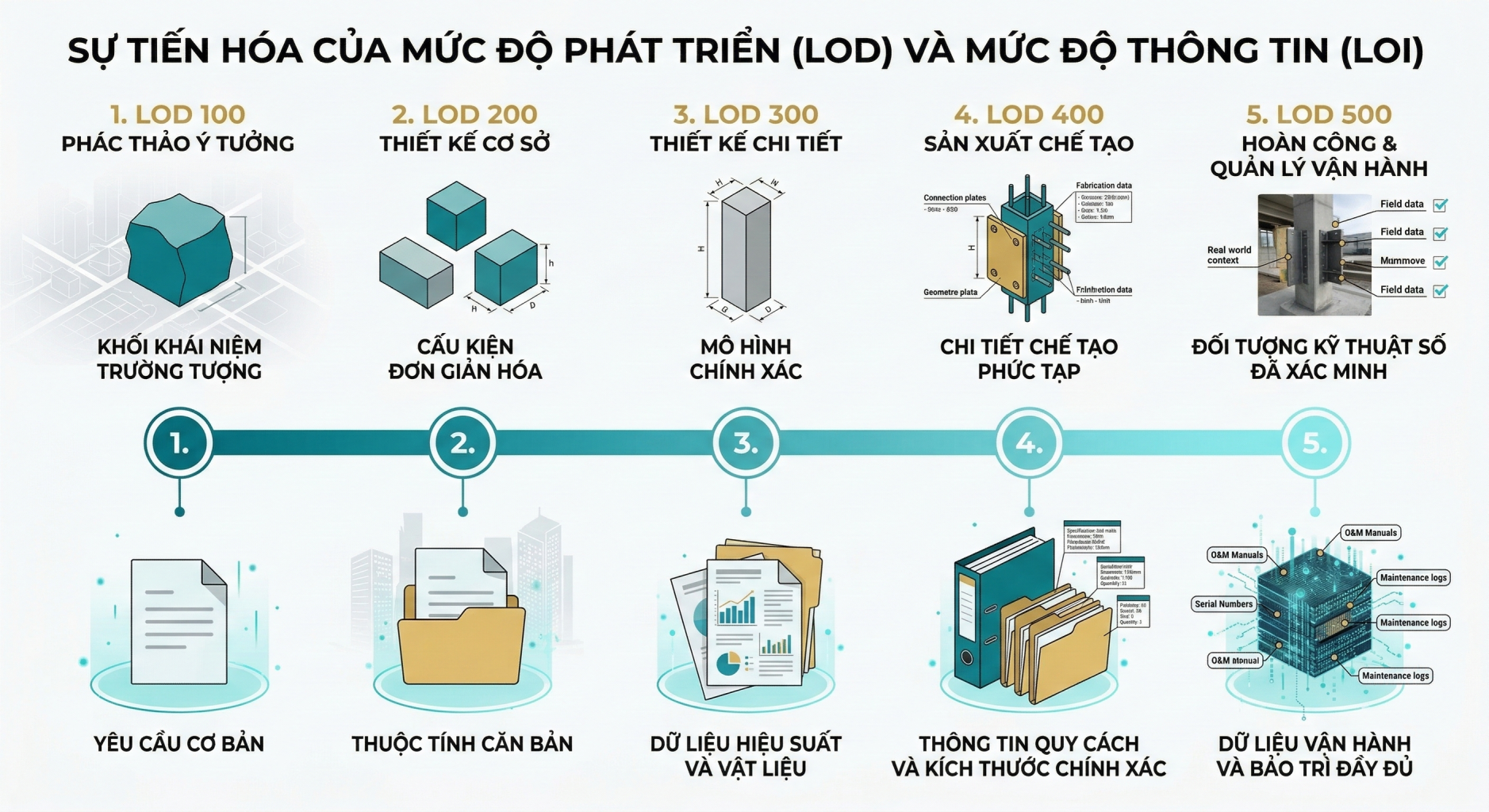

Hệ Tọa Độ Vòng Đời: Sự Tiến Hóa Của Khái Niệm LOD (Mức Độ Phát Triển) Và LOI

Đánh giá chất lượng mô hình không thể tách rời khỏi các định nghĩa tiêu chuẩn hóa về kỳ vọng dữ liệu tại từng thời điểm của dự án. Khái niệm Mức độ Phát triển (LOD – Level of Development) được BIMForum và Viện Kiến trúc sư Hoa Kỳ (AIA) phát triển nhằm thiết lập một ngôn ngữ chung để các bên quy định rõ độ chi tiết hình học và thông tin cần thiết.⁹ Quá trình kiểm tra QA/QC có nhiệm vụ xác minh xem các đối tượng trong mô hình có chứa mức độ chi tiết phù hợp với giai đoạn dự án cụ thể hay không. Việc một mô hình ở giai đoạn thiết kế ý tưởng chứa dữ liệu quá chi tiết của giai đoạn thi công được xem là một sự lãng phí tài nguyên, trong khi việc thiếu thông tin ở giai đoạn xuất bản vẽ sẽ gây đình trệ trên công trường.¹⁰

Cấp độ Phát triển (LOD)	Diễn giải trạng thái đối tượng BIM và Yêu cầu kiểm tra chất lượng
LOD 100 (Thiết kế Ý tưởng)	Phần tử được biểu diễn sơ phác bằng các khối đồ họa. QA/QC kiểm tra các thông số diện tích, khối tích, vị trí và hướng tổng thể.
LOD 200 (Thiết kế Cơ sở)	Hình dáng, kích thước, số lượng được định hình sơ bộ. QA/QC rà soát sự tương thích của hệ thống với các bộ môn khác ở mức độ bố trí không gian.
LOD 300 (Thiết kế Kỹ thuật)	Đối tượng được mô hình chính xác về kích thước và vị trí. QA/QC xác nhận độ tin cậy của mô hình để phục vụ bóc tách khối lượng (QTO) chính xác.
LOD 350 (Hồ sơ Phối hợp)	Bổ sung các chi tiết liên kết (bản mã, bu lông, mặt bích). Trọng tâm của QA/QC là kiểm tra xung đột cứng và rà soát khe hở không gian thao tác (clearance).
LOD 400 (Thiết kế Bản vẽ Thi công / Chế tạo)	Chứa thông tin cực kỳ chi tiết từ nhà thầu phụ. QA/QC đối chiếu thông tin sản xuất thực tế, mã vạch nhà máy, chuẩn bị cho quá trình tiền chế (Prefabrication).
LOD 500 (Bản vẽ Hoàn công – As-built)	Mô hình được cập nhật phản ánh chính xác kích thước và vị trí thực tế sau thi công. QA/QC kiểm tra dữ liệu vận hành bảo trì (O&M), đính kèm tài liệu bảo hành.

Để thấu hiểu bản chất của dữ liệu, các chuyên gia thường sử dụng hình ảnh “Quả Kiwi của LOD”.¹¹ Phần có thể nhìn thấy bằng mắt thường, tức là lớp vỏ và hình dáng của quả kiwi, đại diện cho Mức độ Hình học (LOG – Level of Geometry). Nó có thể tiến hóa từ dạng khối cầu đơn giản ở giai đoạn đầu thành mô hình chi tiết có bề mặt nhám. Tuy nhiên, phần tinh túy và vô hình bên trong – hương vị, màu sắc, nguồn gốc xuất xứ, thời hạn sử dụng – lại đại diện cho Mức độ Thông tin (LOI – Level of Information).¹¹ Trong mô hình BIM, nội dung có LOI cao chứa đựng các thuộc tính phi hình học vô giá như mã kỹ thuật, giới hạn chịu lửa, dữ liệu chuỗi cung ứng và thông tin nhà sản xuất.¹¹ Sự khác biệt lớn giữa LOG và LOI là hoàn toàn khả thi; một thiết bị cơ điện có thể chỉ hiển thị dưới dạng một khối hộp hình chữ nhật đơn giản (LOG thấp) nhưng lại chứa một bảng dữ liệu kỹ thuật hàng chục thông số vô cùng chi tiết (LOI cao).¹¹

Sự phát triển của tư duy tiêu chuẩn hóa đã dẫn đến việc thay thế dần thuật ngữ LOD/LOI truyền thống bằng khái niệm Nhu cầu Thông tin (LOIN – Level of Information Need) được giới thiệu trong chuỗi tiêu chuẩn quốc tế ISO 19650 và BS EN 17412-1:2020.³ Khái niệm LOIN yêu cầu chủ đầu tư phải xác định rõ rệt mục đích sử dụng thông tin, từ đó chỉ ra cụ thể yêu cầu về đồ họa, dữ liệu dạng chữ số và tài liệu đính kèm, triệt tiêu việc tạo ra những dữ liệu dư thừa không mang lại giá trị thực tiễn.

Tiêu Chuẩn Quốc Tế ISO 19650 Và Hành Lang Pháp Lý BIM Tại Việt Nam

Kiểm tra chất lượng mô hình BIM không hoạt động biệt lập mà được neo giữ vững chắc trong hệ thống quy chuẩn quốc tế, đặc biệt là khung quản lý thông tin ISO 19650. Bộ tiêu chuẩn này đã thiết lập một ngôn ngữ và quy trình luận chung trên toàn cầu nhằm kiểm soát tính liên tục và độ tin cậy của tài sản dữ liệu từ giai đoạn phôi thai đến lúc vận hành.²

Trái tim của quy trình kiểm soát chất lượng nằm ở Phần 2 của bộ tiêu chuẩn: ISO 19650-2:2018 (Giai đoạn Bàn giao Tài sản).² Nó thiết lập một chu kỳ gồm 8 tiến trình quản lý thông tin bất biến, quy định chặt chẽ cách thông tin được định hình, kiểm tra và phê duyệt ¹⁴:

1. Đánh giá và Xác định Nhu cầu (Assessment and Need): Bên khai thác thông tin (Appointing Party) thiết lập hệ thống khung và Yêu cầu Thông tin Trao đổi (EIR).
2. Mời thầu (Invitation to Tender): Các tiêu chuẩn chất lượng và EIR được đưa vào hồ sơ đấu thầu.
3. Phản hồi Dự thầu (Tender Response): Các nhà thầu tiềm năng đệ trình Kế hoạch Thực thi BIM (BEP trước hợp đồng), chứng minh năng lực đáp ứng các chốt kiểm tra chất lượng.
4. Bổ nhiệm (Appointment): Xác lập BEP chi tiết, Ma trận trách nhiệm đa bộ môn và Kế hoạch Bàn giao Thông tin Chủ đạo (MIDP).
5. Huy động và Thử nghiệm (Mobilization): Đây là bước kiểm soát chất lượng phủ đầu. Nhóm thực thi phải huy động hệ thống công nghệ thông tin và tiến hành thử nghiệm giả lập quy trình sản xuất thông tin (stress testing) để đảm bảo năng lực hệ thống trước khi sản xuất hàng loạt.¹⁵
6. Sản xuất Thông tin Phối hợp (Collaborative Production): Giai đoạn lõi của thiết kế và kiểm tra va chạm, nơi các nhiệm vụ QA/QC nội bộ bộ môn được thực thi liên tục trên Môi trường Dữ liệu Chung (CDE).
7. Bàn giao Mô hình Thông tin (Information Model Delivery): Các tài sản dữ liệu được đệ trình để Đội trưởng nhóm Bổ nhiệm (Lead Appointed Party) đánh giá, sau đó trình lên Chủ đầu tư để kiểm duyệt xem có đáp ứng EIR không.¹⁵
8. Đóng Dự án (Project Close-out): Thu thập bài học kinh nghiệm và lưu trữ tài liệu bảo mật.

Tại Việt Nam, tiến trình số hóa ngành xây dựng đã nhận được cú hích mang tính bước ngoặt từ pháp lý thông qua Quyết định số 258/QĐ-TTg của Thủ tướng Chính phủ. Quyết định này ấn định lộ trình bắt buộc áp dụng BIM đối với các công trình xây dựng cấp I, cấp đặc biệt thuộc dự án đầu tư công từ năm 2024, và mở rộng sang các dự án từ cấp II trở lên từ năm 2025.¹⁷ Sự kiện đóng điện trạm biến áp 220 kV ứng dụng mô hình BIM đầu tiên tại Việt Nam là minh chứng rõ nét cho cam kết chuyển đổi số này.¹⁷

Đi kèm với chế tài áp dụng, Bộ Khoa học và Công nghệ Việt Nam đã tiến hành nội địa hóa hệ thống chuẩn mực toàn cầu, ban hành bộ Tiêu chuẩn Quốc gia TCVN 14177-1:2024 và TCVN 14177-2:2024, về cơ bản là việc chuyển dịch và áp dụng các nguyên tắc của ISO 19650-1 và 19650-2 vào môi trường thực tiễn trong nước.¹⁹ Việc thể chế hóa này biến công tác Đảm bảo Chất lượng Mô hình từ một giá trị cộng thêm thành một rào cản kỹ thuật bắt buộc. Kể từ đây, quy trình kiểm soát theo CDE với các trạng thái từ Đang làm việc (WIP) sang Chia sẻ (Shared) và Xuất bản (Published) trở thành cơ sở pháp lý để nghiệm thu thanh toán trong các hợp đồng xây lắp.³

Bên cạnh đó, ISO 19650-4:2022 và ISO 19650-5:2020 cũng cung cấp các tiêu chí khắt khe cho từng giao dịch trao đổi thông tin cụ thể, đồng thời thiết lập phương pháp tiếp cận an ninh và bảo mật, đảm bảo các dữ liệu xây dựng quan trọng của quốc gia không bị rò rỉ hay phá hoại trong quá trình lưu trữ trên nền tảng đám mây.²

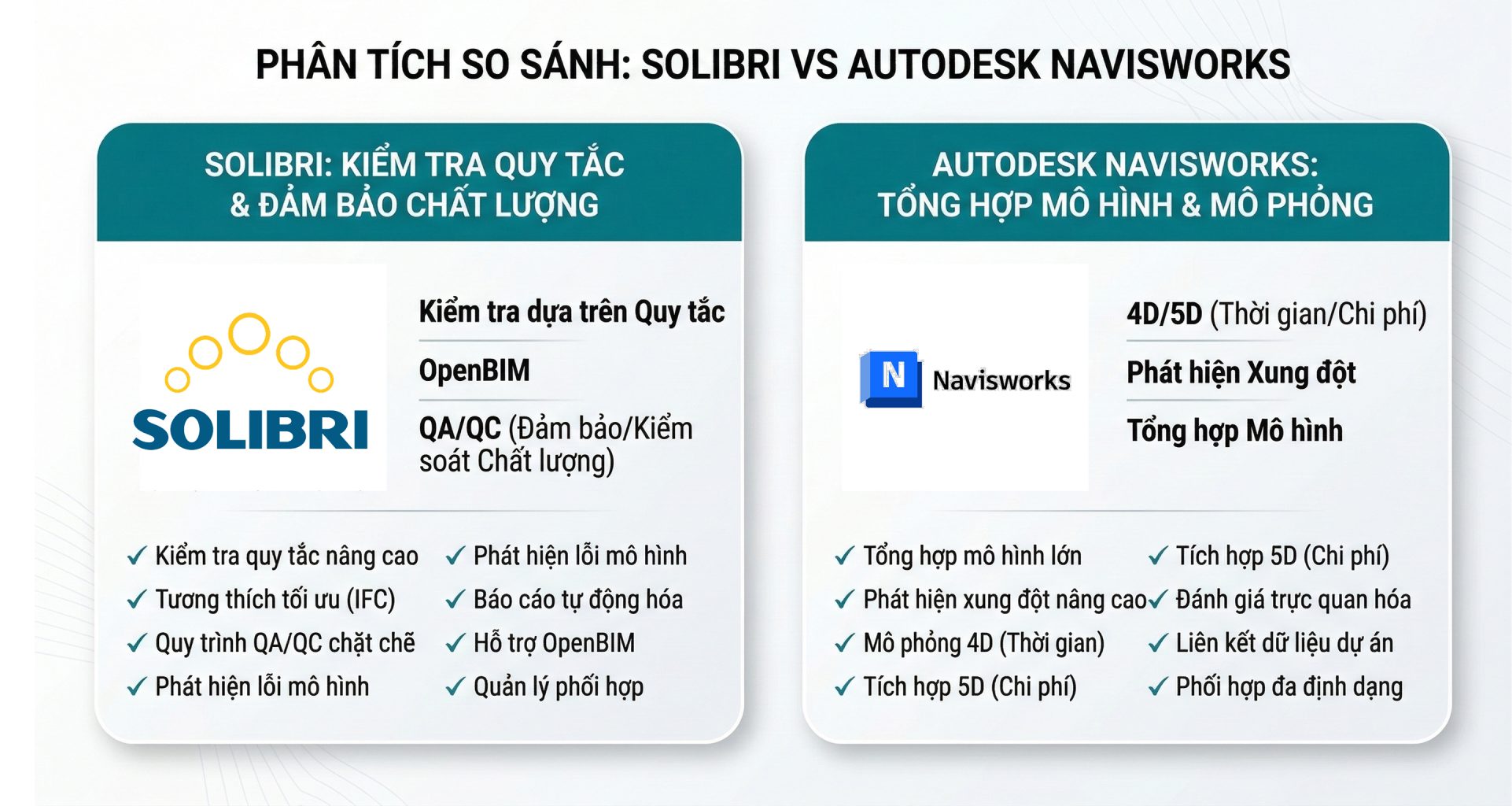

Cuộc Chiến Trình Duyệt: Phân Tích Chuyên Sâu Autodesk Navisworks Và Solibri Model Checker

Việc hiện thực hóa toàn bộ các tiến trình QA/QC phức tạp nêu trên phụ thuộc hoàn toàn vào hệ sinh thái phần mềm được lựa chọn. Trong lĩnh vực quản lý và đánh giá mô hình, thị trường chứng kiến sự phân cực và thống trị của hai nền tảng công nghệ ưu việt: Autodesk Navisworks và Solibri Model Checker. Mặc dù thường bị đặt lên bàn cân so sánh như hai đối thủ trực tiếp, cấu trúc cốt lõi và triết lý phát triển của chúng lại giải quyết những thách thức hoàn toàn khác biệt trong quy trình kiểm soát chất lượng.⁵

Autodesk Navisworks được định hình là công cụ tối thượng cho việc tổng hợp mô hình (Model Aggregation) và phát hiện xung đột hình học quy mô lớn. Sức mạnh của nó nằm ở khả năng tương tác (Interoperability) tuyệt vời với hệ sinh thái độc quyền, cho phép chèn và cập nhật vô số định dạng tệp khác nhau (như Revit.rvt, AutoCAD.dwg, Recap.rcp, IFC) vào một tệp liên kết duy nhất (.NWD hoặc.NWF) mà không làm suy giảm hiệu năng phần cứng.⁷ Navisworks cung cấp một công cụ Clash Detective trực quan, cho phép người dùng chạy hàng chục ma trận va chạm tĩnh. Hơn thế nữa, nó tích hợp sâu rộng vào giai đoạn thi công thông qua khả năng mô phỏng tiến độ thi công 4D (liên kết mô hình 3D với bảng tiến độ Microsoft Project hoặc Primavera) và định lượng chi phí 5D.⁵

Trái ngược hoàn toàn, Solibri Model Checker là một phần mềm Đảm bảo Chất lượng (QA/QC) thuần túy dựa trên hệ thống quy tắc logic (Rule-based Model Checking). Solibri không chạy đua trong việc đọc các tệp tin độc quyền; thay vào đó, nó hỗ trợ độc quyền các định dạng tiêu chuẩn mở OpenBIM như IFC, DWG, PDF.⁷ Hệ thống quy tắc của Solibri vô cùng mạnh mẽ và toàn diện. Trong khi Navisworks cho bạn biết ống nước đâm vào cột bê tông, Solibri có thể cảnh báo bạn rằng khoảng cách từ tay nắm cửa đến góc tường không đủ cho người đi xe lăn thao tác theo quy chuẩn ADA, hoặc khu vực sảnh lễ tân đang thiếu hụt một hệ thống báo cháy theo yêu cầu thiết kế.⁵

Đặc điểm So sánh	Autodesk Navisworks	Solibri Model Checker
Trọng tâm Chức năng	Phối hợp đa bộ môn, Phát hiện va chạm không gian (Clash Detection), Trình diễn thi công 4D/5D.5	Đảm bảo chất lượng (QA/QC), Kiểm tra dựa trên quy tắc tự động, Xác thực tuân thủ tiêu chuẩn thiết kế.5
Xử lý Định dạng Tệp	Đọc hầu hết các định dạng gốc CAD/BIM (.rvt,.dwg,.dgn) và định dạng mở IFC.7	Tập trung vào việc đọc và xử lý tiêu chuẩn dữ liệu mở OpenBIM (IFC).7
Phương thức Lập báo cáo	Xuất báo cáo dưới dạng HTML, XML, NWD, liên kết sâu với Autodesk Forge & BIM 360.7	Giao tiếp mạnh mẽ qua định dạng BCF (BIM Collaboration Format), Excel, PDF, dễ dàng đồng bộ với BIMcollab.7
Phạm vi Dự án Đề xuất	Dự án có nhiều định dạng tệp lộn xộn, dự án hạ tầng lớn, chú trọng vào quản lý thi công hiện trường.22	Dự án tòa nhà phức tạp đòi hỏi tuân thủ nghiêm ngặt chuẩn OpenBIM và rà soát luật xây dựng kỹ lưỡng.5

Thực tế ngành cho thấy, các siêu dự án không lựa chọn một trong hai mà áp dụng một luồng công việc lai (hybrid workflow). Solibri được các đội ngũ Tư vấn quản lý chất lượng triển khai ở những giai đoạn đầu để rà soát logic dữ liệu, phát hiện thông tin thiếu hụt và sự vi phạm quy chuẩn. Sau khi mô hình đã được làm “sạch” và “chuẩn hóa” thành dạng IFC chất lượng cao, các nhà thầu chính sẽ nhập các tệp này vào Navisworks để tiến hành các thao tác giả lập tiến độ, bóc tách vật tư và rà soát va chạm phục vụ thi công.⁵

Quản Trị Hệ Thống: Vệ Sinh Mô Hình Và Quy Trình Kiểm Tra Sức Khỏe Định Kỳ (BIM Health Check)

Tương tự như một hệ thống máy móc phức tạp, một cơ sở dữ liệu BIM khổng lồ đòi hỏi một quy trình bảo dưỡng và giám sát sức khỏe liên tục (BIM Model Health Checks).²⁵ Việc bỏ qua các bước bảo trì định kỳ sẽ dẫn đến tình trạng suy thoái tệp, hiệu năng phần cứng bị bóp nghẹt và nguy cơ hỏng hóc dữ liệu nghiêm trọng làm ngưng trệ toàn bộ dự án.²⁵

Quá trình “Vệ sinh Mô hình” (Model Cleanliness & Maintenance) là nhiệm vụ bắt buộc của các Trưởng nhóm Thiết kế bộ môn. Công tác này bao gồm một loạt các kỹ thuật tối ưu hóa như dọn dẹp (purging) các thuộc tính, đường nét, vật liệu, và thư viện không bao giờ được sử dụng trong dự án. Việc xóa bỏ các nhóm (groups) dư thừa, các khung nhìn (views) không cần thiết và những đối tượng 2D trôi nổi giúp thu gọn đáng kể dung lượng tệp, đẩy nhanh tốc độ đồng bộ hóa trên hệ thống máy chủ đám mây.⁸

Đối với các dự án quy mô siêu lớn, quản lý dung lượng tệp (file size bloat) là một thử thách sống còn. Việc theo dõi lượng RAM tiêu thụ khi làm việc với các mô hình phức tạp giúp cảnh báo sớm nguy cơ tràn bộ nhớ. Các công cụ giám sát sức khỏe chuyên dụng như Revit Model Checker, pyRevit, hay Autodesk Validation Tool tích hợp trên BIM 360 cho phép tạo ra các báo cáo tự động hàng tuần về tình trạng của mô hình.⁸ Báo cáo này thống kê chi tiết số lượng cảnh báo chưa được giải quyết (unresolved warnings). Một tệp chứa hàng ngàn cảnh báo lỗi sẽ bắt bộ vi xử lý máy tính phải liên tục tính toán lại các vòng lặp sửa lỗi ẩn mỗi khi kỹ sư thực hiện một thao tác nhỏ, làm giảm nghiêm trọng tốc độ làm việc. Thông qua một danh sách kiểm tra sức khỏe có cấu trúc (structured checklist), các nhóm dự án duy trì được tính toàn vẹn của tệp, ngăn ngừa sự chậm trễ dự án và duy trì sự nhịp nhàng trong trao đổi dữ liệu.²⁵

Tầm Nhìn Tương Lai Và Đổi Mới Của Kiểm Soát Chất Lượng BIM

Hệ sinh thái Đảm bảo Chất lượng Mô hình BIM không ngừng vận động, chuyển dịch mạnh mẽ từ các thao tác kiểm tra thủ công, định kỳ sang các quy trình rà soát liên tục dựa trên nền tảng Đám mây (Cloud) và Trí tuệ Nhân tạo (AI). Triết lý “Connected BIM” nhấn mạnh việc khai thác dữ liệu xuyên suốt từ tiền thi công đến vận hành bảo trì.²⁸ Các báo cáo kiểm soát va chạm bằng file Excel khô khan đang dần bị thay thế bởi các Bảng điều khiển (Dashboards) phân tích trực quan theo thời gian thực dựa trên định dạng BCF, tự động giao việc và nhắc nhở kỹ sư thiết kế chỉnh sửa lỗi.²³

Song song đó, các thuật toán học máy (Machine Learning) đang được huấn luyện trên kho dữ liệu lịch sử khổng lồ để nhận diện tự động các kiểu mẫu sai sót, có khả năng tiên đoán một khu vực thiết kế sẽ xảy ra xung đột không gian hoặc vi phạm an toàn phòng cháy trước cả khi kỹ sư hoàn thành nét vẽ cuối cùng. Sự giao thoa giữa dữ liệu thông minh và công cụ kiểm soát chất lượng không chỉ xóa bỏ những rào cản thao tác truyền thống mà còn kiến tạo một môi trường xây dựng nơi sự sai sót được triệt tiêu ở cấp độ phòng ngừa.

Kết Luận

Nghiên cứu sâu rộng về hệ thống Đảm bảo Chất lượng Mô hình BIM khẳng định rằng đây là một lĩnh vực giao thoa tinh tế giữa khoa học công nghệ, quản trị thông tin và hệ thống luật pháp học. Nó đòi hỏi một sự đồng bộ toàn diện: từ sự am hiểu sâu sắc các cấu trúc kiểm tra hình học và phi hình học (LOD/LOI/LOIN), khả năng khai thác tối đa sức mạnh phân tích của các nền tảng như Navisworks và Solibri, đến việc tuân thủ nghiêm ngặt các khuôn khổ quản trị dữ liệu quy định bởi ISO 19650 và TCVN 14177-2:2024.

Việc triển khai thành công quy trình QA/QC không chỉ là phương thức giảm thiểu số lượng xung đột đường ống trên công trường. Ở một tầm vóc cao hơn, nó là nền tảng để thiết lập một “Nguồn sự thật duy nhất” (Single source of truth) hoàn toàn đáng tin cậy. Đầu tư nghiêm túc và có hệ thống vào hoạt động kiểm tra sức khỏe và đảm bảo chất lượng mô hình chính là chiến lược quản trị rủi ro xuất sắc nhất, bảo vệ tính hiệu quả tài chính, đảm bảo tiến độ và nâng cao vòng đời vận hành bền vững cho mọi siêu dự án xây dựng trong kỷ nguyên số.
