1. Giới Thiệu: Ảo Tưởng Về Sự Đồng Nhất Trong Không Gian Số

Trong kỷ nguyên của số hóa và bản sao số (Digital Twin), công nghệ LiDAR (Light Detection and Ranging) đã trỗi dậy như một tiêu chuẩn vàng cho việc thu thập dữ liệu không gian ba chiều. Khả năng xuyên thấu thảm thực vật, độ chính xác cao và tốc độ thu thập dữ liệu vượt trội đã khiến LiDAR trở thành công cụ không thể thiếu trong hàng loạt lĩnh vực: từ quy hoạch đô thị, quản lý rừng, khảo sát hành lang tuyến điện cho đến thiết kế hạ tầng giao thông.¹ Các hệ thống LiDAR hiện đại, dù được gắn trên máy bay có người lái, máy bay không người lái (UAV) hay các phương tiện di động, đều cung cấp một lượng dữ liệu khổng lồ dưới dạng “đám mây điểm” (point cloud).

Tuy nhiên, khi công nghệ này ngày càng trở nên phổ biến, một sự hiểu lầm cơ bản nhưng nghiêm trọng đã nảy sinh trong cộng đồng người sử dụng và quản lý dự án: quan niệm về Mật độ điểm (Point Density). Trong hàng trăm hồ sơ mời thầu và tài liệu quy hoạch dự án trên khắp thế giới, mật độ điểm thường được quy định như một con số tĩnh, một hằng số bất biến (ví dụ: “Yêu cầu mật độ điểm đạt 20 điểm/m² trên toàn bộ khu vực khảo sát”). Cách tiếp cận này, dù đơn giản và dễ kiểm tra về mặt hành chính, lại hoàn toàn mâu thuẫn với bản chất vật lý và quang học của công nghệ LiDAR.

Thực tế hiện trường cho thấy, mật độ điểm trong bất kỳ dự án LiDAR hàng không nào cũng là một đại lượng biến thiên cực kỳ phức tạp. Nó không bao giờ là một mặt phẳng trơn tru mà giống như một bề mặt địa hình gồ ghề với những đỉnh cao và vực sâu về mật độ. Sự biến thiên này không phải là lỗi kỹ thuật; nó là hệ quả tất yếu của sự tương tác giữa cơ chế quét của cảm biến, động học bay, hình thái địa hình và đặc tính phản xạ quang học của vật chất.¹

Bài viết chuyên khảo này sẽ đi sâu vào phân tích toàn diện các yếu tố chi phối mật độ điểm trong LiDAR hàng không. Chúng ta sẽ bóc tách từng lớp vấn đề, từ cơ chế cơ khí của gương quét, các định luật lượng giác trong hàng không, cho đến vật lý quang học về phản xạ khuếch tán và phản xạ gương. Mục tiêu là cung cấp một cái nhìn thấu đáo, giúp các chuyên gia, kỹ sư và nhà quản lý thiết lập các kỳ vọng đúng đắn và chiến lược kiểm soát chất lượng (QC) hiệu quả hơn cho các dự án của mình.

2. Công Nghệ Cảm Biến Và Cơ Chế Quét: Nguồn Gốc Của Sự Bất Đối Xứng

Yếu tố đầu tiên, và cũng là nền tảng quyết định mô hình phân bố điểm trên mặt đất, chính là kiến trúc phần cứng của hệ thống quét (Scanner). Không phải mọi cảm biến LiDAR đều được sinh ra như nhau. Cách thức mà chùm tia laser được điều hướng từ nguồn phát xuống mặt đất sẽ quyết định hình dạng và mật độ của dữ liệu thu được. Sự khác biệt trong cơ chế cơ khí này tạo ra những biến thiên mật độ mang tính hệ thống ngay cả khi máy bay bay trên một mặt phẳng lý tưởng.⁴

2.1. Hệ Thống Gương Dao Động (Oscillating Mirror) – Cơ Chế Galvo

Đây là cơ chế phổ biến nhất trong các dòng cảm biến LiDAR hàng không truyền thống và nhiều hệ thống UAV hiện đại. Trong cấu hình này, một gương phẳng được gắn trên một trục động cơ (thường là galvanometer) để dao động qua lại theo một góc nhất định.³

Cơ chế động học:

Gương dao động đẩy chùm tia laser quét qua lại vuông góc với hướng bay (cross-track). Khi kết hợp với chuyển động tịnh tiến của máy bay dọc theo đường bay (along-track), vết quét trên mặt đất tạo thành hình chữ Z (Zig-Zag).

Vấn đề về vận tốc và mật độ:

Điểm yếu chí mạng, hay nói đúng hơn là đặc tính vật lý của cơ chế gương dao động, nằm ở sự thay đổi vận tốc góc. Để gương có thể đổi chiều chuyển động ở hai biên (mép trái và mép phải của dải quét), nó buộc phải thực hiện quá trình giảm tốc độ về 0, dừng lại trong tích tắc, và sau đó tăng tốc theo chiều ngược lại. Quá trình này tuân theo quy luật chuyển động hình sin (sinusoidal motion).

Theo định luật bảo toàn, nguồn phát laser thường hoạt động ở tần số cố định (Pulse Repetition Frequency – PRF, ví dụ 500 kHz). Khi gương di chuyển chậm lại ở các mép để đổi chiều, các xung laser vẫn được bắn ra với tốc độ không đổi. Hệ quả là các xung này bị “chồng chất” lên nhau tại các vùng biên.

Tại mép dải quét (Strip edges): Vận tốc quét của gương tiến về 0. Mật độ điểm tăng vọt cực đại, tạo ra sự dư thừa dữ liệu.
Tại trung tâm dải quét (Nadir): Gương di chuyển với vận tốc tối đa. Các xung laser bị rải xa nhau nhất. Mật độ điểm đạt giá trị cực tiểu.

Trong lập kế hoạch bay cho các cảm biến sử dụng gương dao động, các kỹ sư buộc phải thiết kế dựa trên mật độ tại vùng trung tâm (vùng “tệ nhất”). Nếu một dự án yêu cầu tối thiểu 10 điểm/m², và bạn sử dụng cảm biến gương dao động, vùng mép có thể dễ dàng đạt tới 30-40 điểm/m² trong khi vùng giữa chỉ vừa đủ đạt chuẩn. Sự lãng phí dữ liệu ở mép là cái giá phải trả cho sự đơn giản và linh hoạt của cơ chế Galvo.⁶

2.2. Hệ Thống Lăng Kính Quay (Rotating Polygon/Prism) – Sự Đồng Nhất Lý Tưởng

Để khắc phục nhược điểm về sự không đồng nhất của gương dao động, các nhà sản xuất như Riegl hay Leishen ⁷ đã phát triển công nghệ lăng kính quay (thường là hình đa giác nhiều mặt).

Nguyên lý hoạt động:

Trong hệ thống này, lăng kính quay liên tục theo một chiều duy nhất với vận tốc góc không đổi. Chùm tia laser chiếu vào các mặt gương đang quay, tạo ra các đường quét song song trên mặt đất, hơi chéo so với hướng bay. Vì lăng kính không bao giờ đổi chiều quay, không có hiện tượng giảm tốc ở biên.

Ưu điểm về mật độ:

Vì vận tốc quét là tuyến tính (linear scanning speed), khoảng cách giữa các điểm quét theo chiều ngang (cross-track spacing) là hoàn toàn đều nhau từ mép trái sang mép phải. Điều này tạo ra một sự phân bố điểm cực kỳ đồng đều, giúp tối ưu hóa hiệu suất thu thập dữ liệu. Với cùng một tần số phát xung, cảm biến lăng kính quay có thể phủ kín diện tích với độ đồng nhất cao hơn nhiều so với gương dao động. Đây là lý do các hệ thống lăng kính quay thường được ưa chuộng trong các dự án bản đồ diện rộng yêu cầu năng suất cao.7

2.3. Quét Palmer (Nutating Scan) – Hình Elip

Một số cảm biến chuyên dụng, đặc biệt là các dòng dùng cho khảo sát hành lang tuyến hoặc địa hình dốc, sử dụng cơ chế quét hình tròn hoặc elip (Palmer scan). Gương lệch trục quay tròn tạo ra vết quét hình lò xo hoặc elip liên tục trên mặt đất.⁴

Hệ quả mật độ:

Cơ chế này tạo ra mật độ điểm cao nhất ở các mép của dải quét (nơi các vòng tròn chồng lên nhau hoặc tiếp tuyến) và thấp hơn ở giữa. Tuy nhiên, ưu điểm lớn nhất của nó không phải là mật độ đều, mà là góc nhìn đa dạng. Một điểm trên mặt đất sẽ được “nhìn” hai lần trong một lượt bay: một lần khi máy quét nhìn về phía trước (forward look) và một lần khi nhìn về phía sau (backward look). Điều này cực kỳ hữu ích để thu thập dữ liệu các vách đứng hoặc các mặt khuất của tòa nhà, cây cối, nhưng đồng thời làm phức tạp hóa bản đồ mật độ điểm tổng thể.

Bảng so sánh tác động của cơ chế quét đến phân bố mật độ:

Đặc điểm so sánh	Gương Dao Động (Oscillating Mirror)	Lăng Kính Quay (Rotating Polygon)	Quét Palmer (Elliptical/Nutating)
Chuyển động	Qua lại (Sinusoidal)	Quay tròn một chiều (Linear)	Quay tròn lệch trục
Phân bố điểm ngang	Dày đặc ở biên, thưa ở giữa	Đồng đều toàn dải	Tích tụ ở biên, đa góc nhìn
Hiệu suất quét	Thấp hơn do thời gian chết khi đổi chiều	Rất cao, tận dụng 100% chu kỳ	Cao, chuyên biệt
Ứng dụng điển hình	UAV, Mobile Mapping, Máy bay nhỏ	Máy bay thương mại, Dự án diện rộng	Khảo sát chi tiết, đô thị 3D

3. Biến Số Địa Hình Và Độ Cao Bay: Hình Học Của Sự Thay Đổi

Trong các tính toán lý thuyết, chúng ta thường giả định máy bay bay song song với một mặt phẳng tham chiếu. Nhưng trong thực tế, Trái Đất là một bề mặt lồi lõm phức tạp. Mối quan hệ hình học giữa cảm biến (trên trời) và mặt đất (dưới đất) thay đổi từng giây theo địa hình, và điều này tác động trực tiếp đến mật độ điểm.²

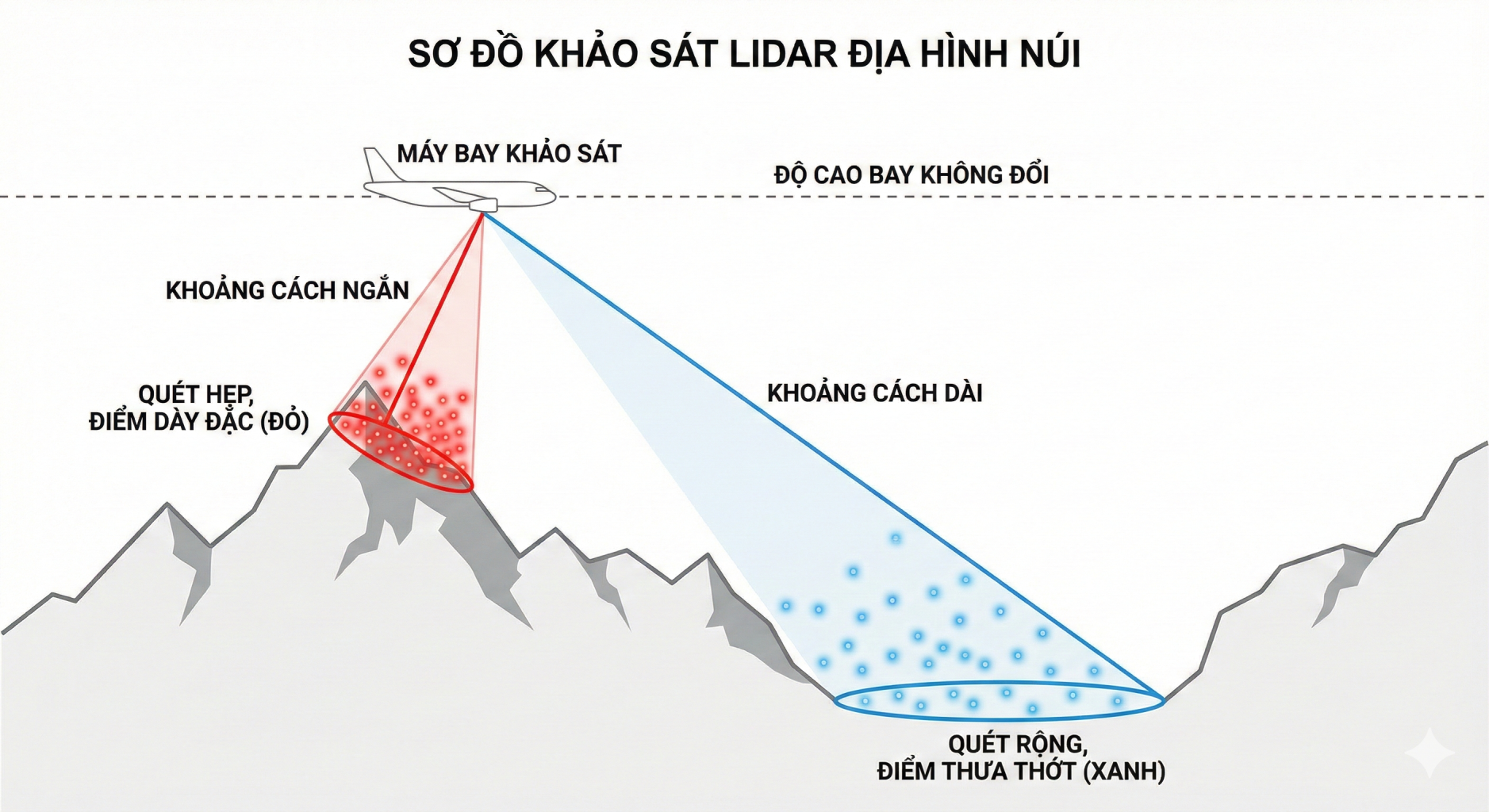

3.1. Nghịch Lý Vùng Núi: Khi Cao Hơn Lại Dày Hơn

Nghich Ly Vung Nui Khi Cao Hon Lai Day Hon

Máy bay thường duy trì một độ cao khí áp (Barometric Altitude) hoặc độ cao Ellipsoid cố định để đảm bảo an toàn bay và sự ổn định của hệ thống dẫn đường quán tính (IMU/GNSS). Tuy nhiên, khoảng cách từ máy bay xuống mặt đất (AGL – Above Ground Level) lại biến thiên theo địa hình.

Theo nguyên tắc hình học tam giác, bề rộng dải quét (Swath Width – $W$) tỷ lệ thuận với độ cao bay so với mặt đất:

$W = 2 \times AGL \times \tan\left(\frac{FOV}{2}\right)$

Trong đó $FOV$ là trường nhìn của cảm biến.

Khi máy bay bay qua một đỉnh núi cao:

AGL giảm xuống: Khoảng cách từ cảm biến đến đỉnh núi ngắn hơn nhiều so với khoảng cách xuống thung lũng.
Dải quét thu hẹp: Do AGL giảm, bề rộng dải quét ($W$) bị co lại.
Mật độ tăng vọt: Tần số phát xung laser (PRF) là không đổi. Khi diện tích quét bị thu hẹp lại, toàn bộ số lượng điểm đó bị “nồi nhét” vào một diện tích nhỏ hơn.

Kết quả là một nghịch lý thú vị: Vùng núi cao thường có mật độ điểm cao hơn đáng kể so với vùng đồng bằng, ngay cả khi phi công giữ nguyên mọi thông số bay. Ngược lại, khi bay qua các thung lũng sâu, AGL tăng lên, dải quét mở rộng ra, làm cho các điểm bị rải thưa hơn (mật độ giảm).

3.2. Ảnh Hưởng Của Độ Dốc (Slope Effect)

Không chỉ độ cao, độ dốc của bề mặt cũng làm biến dạng mật độ điểm.

Sườn dốc đối diện (Facing Slope): Khi tia laser chiếu vuông góc vào sườn núi, mật độ điểm trên bề mặt thực tế đạt tối đa.
Sườn dốc khuất (Away Slope): Khi tia laser chiếu lướt qua một sườn dốc xuôi chiều, chùm tia bị kéo giãn ra trên bề mặt (footprint elongation). Khoảng cách giữa các điểm trở nên xa hơn, làm giảm mật độ điểm hiệu dụng. Trong các trường hợp dốc đứng cực đoan, có thể xảy ra hiện tượng “bóng râm địa hình” (terrain shadow), nơi hoàn toàn không có tia laser nào chạm tới được, tạo ra các lỗ hổng dữ liệu (data gaps).

Để khắc phục điều này, các quy trình lập kế hoạch bay hiện đại cho vùng núi thường yêu cầu bay men theo địa hình (Terrain Following) hoặc bay lưới đan chéo (Cross-hatch pattern) để đảm bảo mọi sườn dốc đều được chiếu rọi đầy đủ.⁹

4. Động Học Bay: Tốc Độ Là Kẻ Thù Của Mật Độ

Trong bài toán kinh tế của dự án LiDAR, tốc độ bay là yếu tố quyết định năng suất và lợi nhuận. Bay càng nhanh, diện tích phủ được trong một giờ càng lớn. Tuy nhiên, từ góc độ vật lý, tốc độ bay lại tỷ lệ nghịch với mật độ điểm dọc theo hướng bay (Along-track density).¹

4.1. Quy Luật Bảo Toàn Dòng Điểm

Hãy tưởng tượng máy quét LiDAR như một vòi phun nước quay tròn, rải các giọt nước xuống mặt đường. Nếu bạn đi bộ cầm vòi phun, mặt đường sẽ ướt sũng (mật độ cao). Nếu bạn chạy xe máy cầm vòi phun, các giọt nước sẽ rải thưa thớt (mật độ thấp).

Mật độ điểm theo chiều dọc ($D_{along}$) được ước tính bởi công thức:

$D_{along} \approx \frac{PRF}{V_{ground} \times W}$

Trong đó:

$PRF$: Tần số phát xung (xung/giây).
$V_{ground}$: Tốc độ máy bay so với mặt đất (m/s).
$W$: Bề rộng dải quét (m).

Quy tắc đơn giản là: Tăng tốc độ bay đồng nghĩa với giảm mật độ điểm. Đây là một sự đánh đổi (trade-off) bắt buộc. Để duy trì mật độ điểm cao ở tốc độ bay lớn (để đảm bảo hiệu quả kinh tế), các nhà vận hành buộc phải đầu tư vào các cảm biến cao cấp có PRF cực lớn (lên tới 2 MHz – 2 triệu điểm/giây) hoặc chấp nhận bay chậm lại.

4.2. Tác Động Của Gió: Biến Số Không Thể Kiểm Soát

Tốc độ máy bay so với mặt đất ($V_{ground}$) không chỉ phụ thuộc vào động cơ mà còn chịu ảnh hưởng nặng nề của gió.

Gió xuôi (Tailwind): Đẩy máy bay đi nhanh hơn. Ví dụ, máy bay bay 100 nút, gió xuôi 20 nút -> Tốc độ mặt đất là 120 nút. Mật độ điểm sẽ bị giảm xuống thấp hơn dự tính.
Gió ngược (Headwind): Kìm máy bay lại. Tốc độ mặt đất chỉ còn 80 nút. Mật độ điểm sẽ tăng lên, gây dư thừa dữ liệu không cần thiết.

Sự biến thiên của gió trong suốt quá trình bay (gió giật, đổi hướng) làm cho bản đồ mật độ của dự án trở nên loang lổ. Một đường bay hướng Bắc có thể có mật độ rất cao, trong khi đường bay quay về hướng Nam ngay bên cạnh lại có mật độ thấp. Đây là lý do tại sao các báo cáo QC luôn hiển thị các dải màu mật độ không đồng nhất dọc theo các đường bay.

4.3. Đặc Thù Của UAV LiDAR

Đối với các thiết bị bay không người lái (UAV) như các dòng của Neuvition ¹ hay các hệ thống gắn trên drone, tốc độ bay thường thấp hơn nhiều so với máy bay có người lái (chỉ khoảng 5-10 m/s so với 50-70 m/s). Kết hợp với việc bay ở độ cao thấp (50-100m), UAV LiDAR thường tạo ra mật độ điểm cực khủng (hàng trăm, thậm chí hàng nghìn điểm/m²). Tại mức mật độ này, các quy luật về sự biến thiên vẫn đúng, nhưng thường ít gây ra vấn đề “thiếu điểm” mà thường gây ra vấn đề “thừa dữ liệu”, đòi hỏi năng lực xử lý máy tính rất lớn.

5. Độ Phủ (Overlap) – Chiến Lược Cộng Hưởng Mật Độ

Một trong những công cụ mạnh mẽ nhất để các nhà lập kế hoạch kiểm soát mật độ điểm là Độ phủ giữa các dải bay (Strip Overlap). Đây là khu vực mà hai đường bay song song chồng lên nhau.⁹

5.1. Cơ Chế Tăng Cường Mật Độ

Độ phủ không chỉ để đảm bảo không có khe hở giữa các đường bay (nắn chỉnh hình học), mà còn đóng vai trò như một bộ nhân mật độ.

Overlap tiêu chuẩn (20-30%): Chủ yếu phục vụ mục đích ghép nối (strip adjustment). Tại vùng biên này, mật độ điểm được cộng hưởng từ hai dải bay, thường cao gấp đôi so với vùng trung tâm.
Overlap mật độ cao (50-60%): Trong các dự án yêu cầu độ chính xác cực cao hoặc ở vùng đồi núi, người ta thiết kế độ phủ lớn để mọi điểm trên mặt đất đều được quét ít nhất 2 lần. Điều này đồng nghĩa với việc mật độ điểm trung bình của cả dự án sẽ tăng lên gấp đôi so với lý thuyết của một dải bay đơn lẻ.

Sự chồng lấn này tạo ra một mô hình phân bố mật độ dạng sóng: Cao ở vùng chồng lấn, thấp ở vùng giữa dải, rồi lại cao ở vùng chồng lấn tiếp theo.

5.2. Chiến Thuật Bay Vùng Núi

Tại các vùng núi hiểm trở, nguy cơ sườn núi này che khuất sườn núi kia (occlusion) là rất lớn. Nếu chỉ bay với overlap nhỏ, rất nhiều khu vực thung lũng sẽ không có dữ liệu (bị khuất bóng). Do đó, overlap ở vùng núi thường được đẩy lên rất cao (>50%).

Hệ quả là tại các đỉnh núi – nơi vốn đã có mật độ cao do AGL thấp (như đã phân tích ở Mục 3) – nay lại được cộng thêm mật độ từ việc chồng lấn nhiều dải bay. Mật độ điểm tại các đỉnh núi có thể cao gấp 5-10 lần so với yêu cầu thiết kế. Dù nghe có vẻ lãng phí, nhưng sự “dư thừa” cục bộ này là cái giá cần thiết để đảm bảo các vùng thung lũng sâu (nơi khó quét nhất) vẫn đạt được mật độ tối thiểu.9

6. Đa Điểm Trả Về (Multiple Returns): Sự Kỳ Diệu Của Tương Tác Vật Chất

Một đặc điểm làm nên sự ưu việt của LiDAR so với các công nghệ quang học thụ động (như Photogrammetry) là khả năng xuyên thấu qua các lớp vật thể rỗng, đặc biệt là thảm thực vật. Điều này dẫn đến sự khác biệt cơ bản giữa “Mật độ xung” (Pulse Density) và “Mật độ điểm” (Point Density).¹

6.1. Nguyên Lý Đa Phản Xạ

Một xung laser khi rời khỏi cảm biến không phải là một điểm đơn lẻ, mà là một chùm tia có độ phân kỳ (beam divergence). Khi chùm tia này gặp một tán cây rậm rạp:

Một phần năng lượng phản xạ từ những chiếc lá trên ngọn cây (First Return).
Phần năng lượng còn lại lọt qua kẽ lá, tiếp tục đi xuống và va vào cành cây, thân cây ở giữa (2nd, 3rd Return…).
Phần năng lượng cuối cùng (nếu còn) sẽ chạm mặt đất và phản xạ trở lại (Last Return).

Các cảm biến hiện đại có khả năng ghi nhận và phân tách tới 5-8 tín hiệu phản hồi từ một xung phát ra duy nhất. Điều này có nghĩa là: Một xung laser phát đi có thể tạo ra nhiều điểm dữ liệu thu về.

6.2. Mật Độ Điểm Trong Rừng vs. Trảng Trống

Do cơ chế đa điểm trả về này, mật độ điểm thực tế phụ thuộc rất nhiều vào lớp phủ bề mặt (Land Cover):

Khu vực rừng rậm: Với khả năng tạo ra 3-4 điểm từ một xung, khu vực rừng sẽ hiển thị mật độ điểm cực cao trên bản đồ mật độ. Đây là lợi thế tuyệt đối của LiDAR trong lâm nghiệp, cho phép đo đạc cấu trúc rừng theo chiều đứng.¹
Khu vực đường nhựa, sân bê tông: Bề mặt cứng và phẳng chỉ tạo ra một phản xạ duy nhất (Single Return). Tại đây, mật độ điểm thu được chỉ bằng đúng mật độ xung phát ra.

Sự chênh lệch này là hoàn toàn tự nhiên. Nếu một nhà quản lý dự án thấy bản đồ mật độ đỏ rực ở khu rừng và xanh nhạt ở con đường, đó không phải là lỗi bay, mà là phản ánh trung thực cấu trúc vật lý của đối tượng khảo sát.

7. Những “Vùng Chết” Dữ Liệu: Hấp Thụ Và Phản Xạ Gương

Trong bức tranh biến thiên mật độ, bên cạnh những vùng mật độ cao, tồn tại những khu vực mà mật độ điểm sụt giảm nghiêm trọng, thậm chí về bằng 0 (No Data). Hiểu rõ nguyên nhân của các vùng này là cực kỳ quan trọng để tránh các sai sót trong kiểm soát chất lượng.¹⁰

7.1. Phản Xạ Gương (Specular Reflection) Trên Mặt Nước

LiDAR địa hình thông thường sử dụng bước sóng cận hồng ngoại (Near Infrared – NIR, thường là 1064nm). Nước là một chất hấp thụ mạnh đối với bước sóng này, nhưng nguyên nhân chính gây mất dữ liệu là cơ chế phản xạ.

Mặt nước tĩnh lặng hoạt động như một tấm gương phẳng hoàn hảo. Theo định luật phản xạ ánh sáng: Góc tới bằng góc phản xạ ($i = r$).

Trừ khi tia laser chiếu thẳng đứng vuông góc (nadir) xuống mặt nước, hầu hết các tia laser chiếu nghiêng sẽ bị phản xạ bật ra xa khỏi máy bay (specular reflection away from sensor). Cảm biến sẽ không thu nhận được bất kỳ tín hiệu hồi nào.¹⁰
Hệ quả: Các vùng sông, hồ, ao thường xuất hiện như những “hố đen” trống rỗng trong dữ liệu LiDAR. Mật độ điểm tại đây bằng 0. Đây là hiện tượng vật lý bình thường, không phải lỗi thiết bị. (Để đo đáy nước, cần dùng LiDAR đo sâu Bathymetric bước sóng xanh lá 532nm).

7.2. Vật Liệu Hấp Thụ (Low Reflectivity)

Mọi vật thể đều có hệ số phản xạ (albedo) tại bước sóng laser. Cảm biến LiDAR có một ngưỡng nhạy (sensitivity threshold) nhất định. Nếu năng lượng phản xạ về thấp hơn ngưỡng này, điểm đó sẽ bị bỏ qua.

Vật liệu tối: Nhựa đường mới rải (bitumen), mái tôn đen, tấm pin năng lượng mặt trời, hay than đá đều có khả năng hấp thụ phần lớn năng lượng laser NIR.
Hệ quả: Mật độ điểm trên các con đường nhựa mới thường thấp hơn so với lề cỏ xung quanh. Các mái nhà đen có thể bị thiếu điểm, gây khó khăn cho việc mô hình hóa 3D tự động.

7.3. Góc Tới Hẹp (Grazing Angles)

Tại các mép cực của dải quét, tia laser chạm đất với góc rất nghiêng. Tại các góc này, khả năng tán xạ ngược (backscatter) về phía cảm biến bị giảm đi đáng kể. Kết hợp với khoảng cách xa (range), tín hiệu trở nên rất yếu. Ở các rìa dải bay, chúng ta thường thấy hiện tượng “nhiễu” (noise) tăng lên và mật độ điểm hữu ích giảm xuống, tạo ra các vùng dữ liệu kém chất lượng nếu không có overlap bù đắp.

8. Kết Luận Và Khuyến Nghị: Quản Trị Sự Biến Thiên

Từ những phân tích sâu sắc về vật lý cảm biến, hình học bay và tương tác quang học, chúng ta có thể đi đến một kết luận không thể chối cãi: Mật độ điểm trong LiDAR hàng không là một biến số động, không bao giờ là hằng số. Nó là kết quả tổng hòa của một phương trình đa biến phức tạp.

Việc cố gắng áp đặt một con số mật độ cố định cho toàn bộ dự án là một tư duy sai lầm về mặt kỹ thuật. Thay vào đó, các tiêu chuẩn hiện đại và quy trình quản lý dự án cần chuyển dịch theo hướng:

Chuyển từ “Trung bình” sang “Tối thiểu”: Các yêu cầu kỹ thuật (Tenders) nên quy định Mật độ điểm tối thiểu (Minimum Point Density) phải đạt được trên một tỷ lệ diện tích nhất định (ví dụ: >95% các ô lưới 5x5m phải đạt mật độ >8 điểm/m²). Điều này quan trọng hơn nhiều so với một con số trung bình vô nghĩa bị làm lệch bởi các vùng chồng lấn hay rừng rậm.
Lập kế hoạch cho kịch bản xấu nhất (Worst-case Planning): Các nhà thiết kế bay phải tính toán thông số dựa trên vùng có địa hình thấp nhất (dải quét rộng nhất), tại vị trí giữa hai đường bay (ít overlap nhất), và với tốc độ bay lớn nhất dự kiến.
Kiểm soát chất lượng dựa trên lưới (Grid-based QC): Sử dụng các bản đồ mật độ dạng raster để trực quan hóa sự phân bố điểm. Điều này giúp nhanh chóng phát hiện các lỗi hệ thống (như mất dải bay) hay các đặc tính tự nhiên (nước, vật liệu đen) mà các con số thống kê tổng thể không thể hiện được.
Hiểu dữ liệu để khai thác đúng: Đối với người dùng cuối, việc hiểu rằng rừng rậm có mật độ cao hơn đường sá, hay đỉnh núi dày đặc hơn thung lũng, sẽ giúp họ lựa chọn các thuật toán phân loại và mô hình hóa phù hợp, tránh việc hiểu lầm đó là nhiễu hay lỗi dữ liệu.

Trong thế giới thực, sự hoàn hảo không nằm ở sự đồng nhất tuyệt đối, mà nằm ở sự hiểu biết và kiểm soát được các biến số. Mật độ điểm LiDAR chính là minh chứng rõ nét nhất cho triết lý này: Sự hỗn loạn có quy luật, và khi hiểu quy luật đó, chúng ta nắm trong tay chìa khóa để tái hiện thế giới thực vào không gian số một cách chính xác nhất.

Bài viết chuyên khảo được tổng hợp từ các nguyên lý trắc địa cao cấp, vật lý quang học và thực tiễn vận hành thiết bị viễn thám hàng không hiện đại.¹
