Giải pháp thiết kế nhà máy Intergraph PDS®

PDS®
PDS® is a comprehensive, intelligent computer-aided design/engineering (CAD/CAE) application for plant design, construction, and operations.


PDS® is a comprehensive, intelligent computer-aided design/engineering application. Production-driven, PDS delivers the best design possible – and does it more efficiently to reduce the total installed cost of the project. It enhances value and minimizes risk while preserving the value of data.

PDS is the market leader, chosen by owner operators; engineering, procurement, and construction firms; and their vendors to design projects around the world since the mid-1980s. Due to its capability and commitment to the industry, many leading EPCs and O/Os have selected PDS as their corporate standard.

Key Features

Thiết kế và quản lý vật tư được tích hợp hoàn toàn cũng như mô hình 3D, bảng thống kê vật tư, sơ đồ nguyên lý, bản vẽ xấy lắp được đồng bộ với nhau.

Các tính năng tích hợp cho phép nhiều chuyên ngành cùng làm việc đồng thời trong một công trình, nâng cao tính năng phối hợp trong thiết kế, giảm sai sót và nâng cao hiệu quả.

Đưa ra một giải pháp cho toàn bộ vòng đời một công trình, cho phép giảm thiểu các rủi ro khi tạo, chia sẻ, trao đổi cũng như sử dụng một cách tốt nhất các dữ liệu thiết kế.

Việc thiết kế, kiểm tra dựa trên các dữ liệu về tính năng của vật tư thiết bị, tăng độ chính xác và áp dụng các thư viện và quy tắc kỹ thuật.

AMEC HAS BEEN A LONGTIME SUPPORTER OF INTERGRAPH SOLUTIONS. SOLUTIONS FROM INTERGRAPH ARE HIGHLY SOUGHT BY OWNER OPERATORS AND AFTER IDENTIFYING MARKET TRENDS AND SEEING THE STRONG ADOPTION OF SMART 3D TECHNOLOGY, AMEC DECIDED TO LEVERAGE OUR PDS INVESTMENT TO THE NEW PLATFORM TO CAPTURE BUSINESS OPPORTUNITIES AND ESTABLISH A GLOBAL OFFERING.

Jacek Morawski
AMEC Americas director of engineering

Các module thiết kế chính

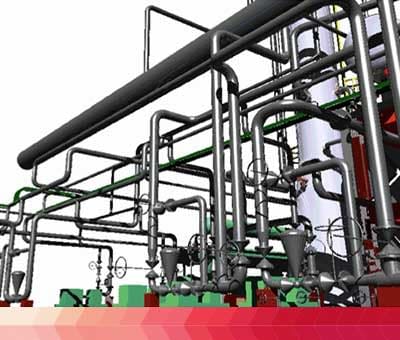

 Thiết kế đường ống (PD_PIPE)

Sử dụng thư viện các đường ống và các phụ kiện để thiết kế toàn bộ các tuyến đường ống làm cho việc thiết kế được chính xác, chuẩn hoá và có hiệu quả cao. Khi các cơ phận đường ống được đặt vào mô hình, phần mềm sẽ tự động kiểm tra theo tiêu chuẩn thiết kế, tiêu chuẩn vật tư ANSI, DIN, JIS … . Các kiểm tra này sẽ đảm bảo bản thiết kế luôn được chính xác và khả thi. Các mô hình đường ống còn được sử dụng để kiểm soát và mô phỏng quá trình xây dựng dễ dàng bằng cách thay đổi thuộc tính trạng thái xây dựng có sẵn trong phần mềm.

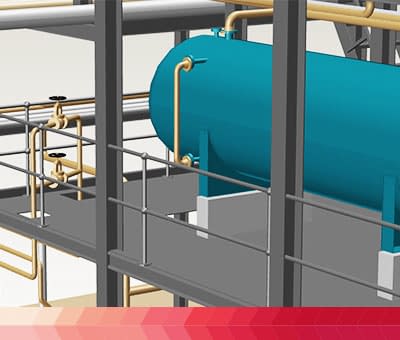

Thiết kế thiết bị (PD_EQP)

Module này cho phép mô thiết lập và hình hoá các thiết bị công nghệ như bình, bồn, bộ trao đổi nhiệt, bơm hay các thiết bị phụ thuộc như nền, bệ đỡ, cầu thang từ một thư viện với các hình dạng thiết bị phức tạp được định nghĩa theo thông số. Ngoài ra, nếu trong thư viện không có sẵn loại thiết bị cần thiết, người sử dụng có thể tạo mô hình thiết bị bằng cách tổ hợp các hình dạng cơ bản như hình trụ, hình cầu, chỏm cầu, hình hộp, hình côn … hoặc các hình dạng do người sử dụng tự định nghĩa.

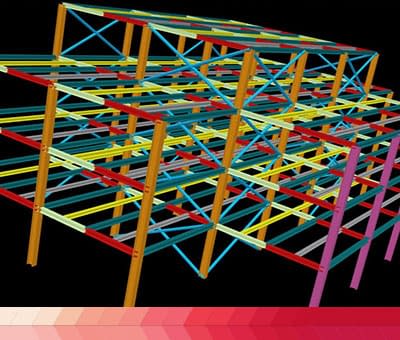

 Thiết kế kết cấu (FW+)

Module này cho phép mô hình hoá các kết cấu thép, sàn, tường, vách ngăn trong công trình, tạo bản vẽ và giao diện với phần mềm phân tích, tính toán kết cấu.

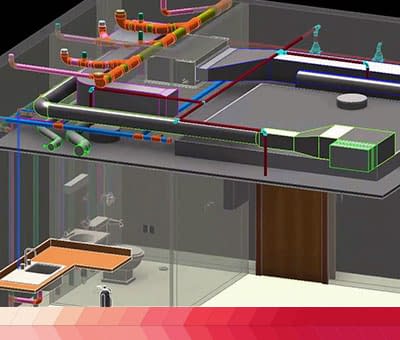

 Thiết kế hệ thống thông gió và điều hòa không khí (HVAC)

Cung cấp các công cụ tương tác để thiết kế các bản vẽ bố trí, mô hình 3 chiều của các tuyến đường ống gió, thiết bị cho hệ thống HVACvà thông gió công nghiệp. Các thiết bị, phụ kiện có trong module này hoàn toàn tương thích với các tiêu chuẩn ASHRAE và SMACNA.

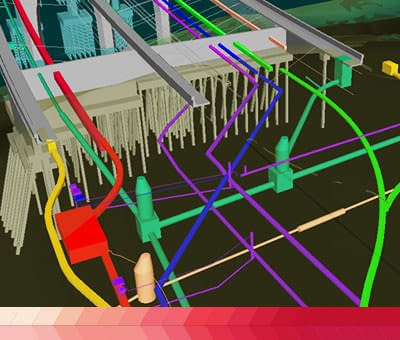

 Thiết kế máng cáp điện (RWAY)

Cung cấp các công cụ tương tác 3 chiều để thiết kế, định vị và mô hình hoá các tuyến cáp, thang cáp, ống cáp, hộp đấu dây, các thiết bị điện, tủ phân phối, cầu dao, máy biến thế …

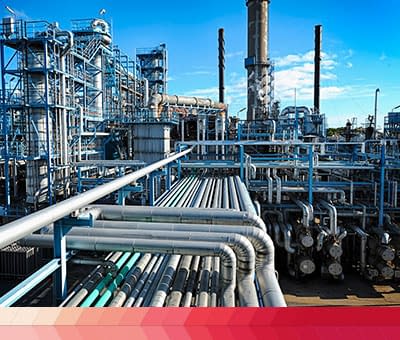

 Kiểm tra va chạm (PD_IFC)

Thực hiện việc phát hiện các va chạm trong thiết kế của các chuyên ngành khác nhau và hỗ trợ công tác phối hợp trong một dự án. Đây là một trong những chức năng quan trọng của PDS cho phép định vị các xung đột giữa các thành phần thiết kế. Phần mềm cũng cảnh báo các lỗi không quá nghiêm trọng như thiếu khoảng cách an toàn hay khoảng không cần thiết để bảo dưỡng thiết bị.

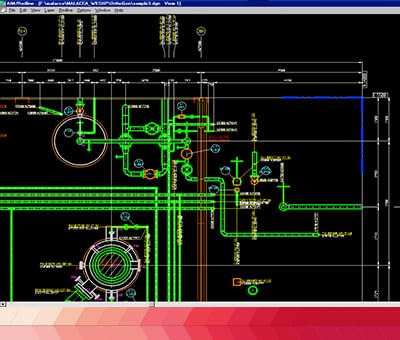

 Xuất bản vẽ (PD_DRAW)

Tự động tạo các bản vẽ thiết kế, các bản vẽ mặt bằng, hình chiếu đều từ mô hình 3 chiều của công trình.

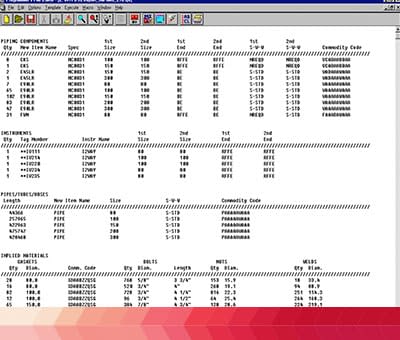

 Tạo báo cáo thống kê vật tư (PD_RPT)

Quản lý/Tạo các báo cáo. Do các thiết kế là luôn chính xác trong suốt quá trình thiết kế và dữ liệu công trình luôn được cập nhật, bản thống kê vật tư có thể được tạo ra bất cứ lúc nào thậm chí ngay cả khi công trình chưa khởi công để phục vụ công tác mua sắm vật tư. Bản thống kê vật tư, thiết bị thể hiện chính xác những gì hiện có trong mô hình sẽ làm cho việc chuẩn bị vật tư được chính xác, ít thừa/thiếu
